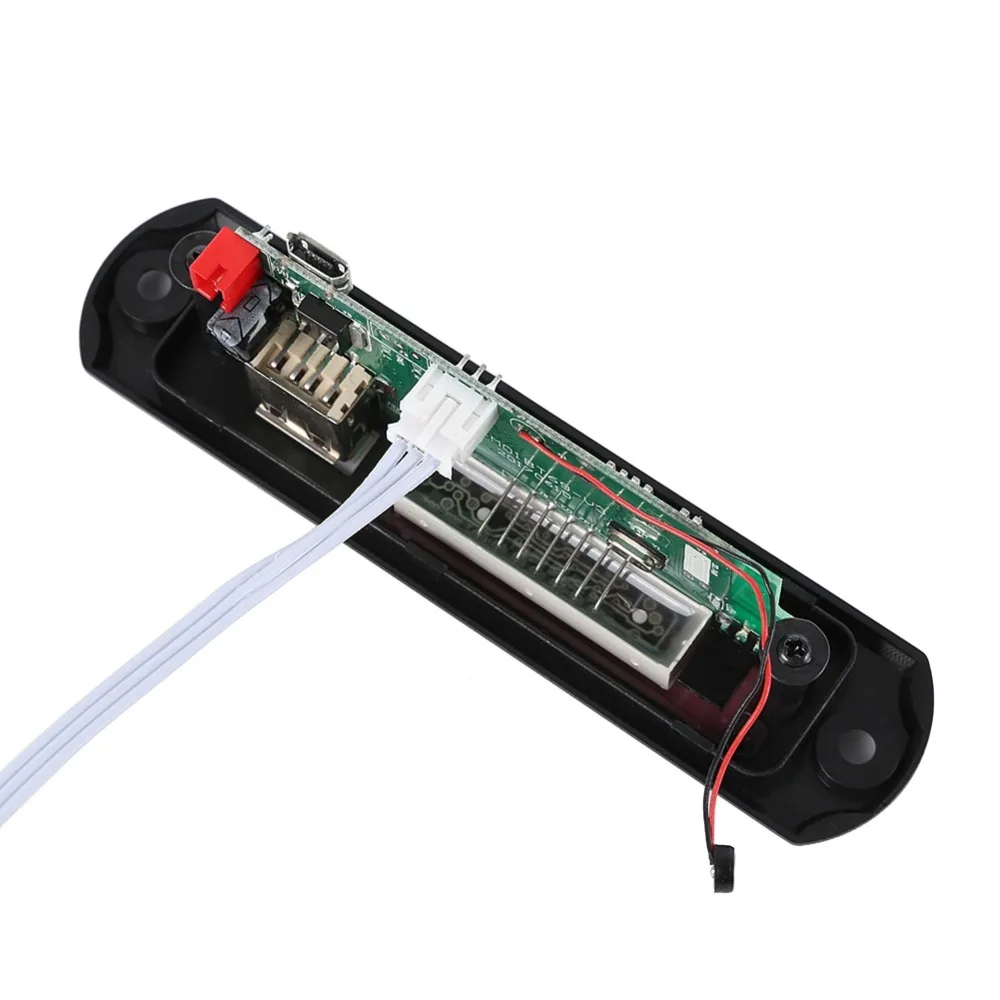

Беспроводной Bluetooth 12 В 5 в Micro usb-микрофон 3,5 мм AUX FLAC MP3 WMA декодер плата аудио модуль USB TF радио для автомобиля

Описание

Беспроводной Bluetooth 12 V 5 V микро usb-микрофон 3,5 мм AUX аудио FLAC MP3 WMA декодер доска аудио модуль USB TF радио для автомобиля

Поддержка U диска и TF карты, MP3/WAV/WMA/WAV/FLAC формат;
Поддержка FM и возможность регулировки громкости;
Поддержка инфракрасного пульта дистанционного управления, на основе уровня мощности Bluetooth класса 2, с помощью спецификации Bluetooth 2,1 + EDR.
Поддержка функции Bluetooth Hands Free, с микрофоном
Поддержка папки переключатель
Поддержка PW памяти, памяти на секунду.
Советы по использованию:
Этот продукт является полуготовой продукцией, профессиональными знаниями. Клиентам с профессиональными электронными возможностями необходимо упаковать хорошо, без основы для клиентов, не рекомендуется покупать, есть риск повреждения монтажной платы, спасибо.
Этот продукт является требованием питания:
Продукты используют DC, не могут использовать Питание переменного тока. Требуется Питание: Напряжение продукта 12 В, не является простым, если мой источник питания 12 В, может работать на декодер. Этот вид неправильный. Декодирующая плата рабочее напряжение не может превышать установленное напряжение в первую очередь! К тому же цепи питания занимает четыре с выпрямительным диодом полный полнопериодный выпрямитель цепи, через достаточной емкости фильтра конденсатор с алюминиевой крышкой (как правило, мы выбираем емкость 2200 мкФ постоянной ёмкости, универсальный конденсатор) Выход Чистая постоянного тока в переменный декодирующая плата безопасное использование. Емкость конденсатора фильтра если не достаточно, может привести к декодированию платы выходной ток звука, что может привести к повреждению декодирования платы из-за слишком большой пульсации питания.
Соединение деталей:
1, 2 p красное сиденье: GND подключение питания анода, подключите dc + 12 v DC7-12 v положительный;
2, 3 p белое седло: R-O является правильным звуковым каналом аудио выход, AGND является аудио заземлением, L-0 левый звуковой канал аудио выход;
3, 3 p белое седло: L-во внешнем левом звуковом канале вход, AGND находится за пределами Земли, R-находится в правой звуковой канале входного звука;
4, 3,5 гнездо гарнитуры: наушники звук выход, не соответствует borne усилитель мощности может быть в прямой разъем в наушниках, чтобы слушать музыку;
5, муравей белая паяльная сварочная позиция радиоантенны, радио антенна может выбрать более 1 м медный провод или стержень антенны, радио различные эффекты в зависимости от различных местоположения
Передачи данных Bluetooth:
Нажмите кнопку «режим» на панели переключится на «Синюю» машину состояния, найдите «ZE-CY09-BT-APE» и с подключением, введите нормальное состояние воспроизведения, громкость может контролироваться внешним источником звука, также можно с помощью длительного нажатия" Для регулировки громкости Настройте «и «следующая песня». Телефонный звонок является модным коротким нажатием «воспроизведение/пауза», чтобы ответить на телефон долго нажмите, чтобы отклонить.
Телефон или когда короткое нажатие «воспроизведение/пауза», чтобы повесить.
Марш пульт дистанционного управления как кнопка «воспроизведение/пауза» на пульте дистанционного управления
RPT кнопки дистанционного управления: Нажмите эту кнопку для Одноконтурный или весь цикл песни. Согласно "ONE"-Одноконтурный. Весь цикл песней, цикл сложения-это папка.
MP3 операции:
На вставке копирует U диск или sd-карту, MP3 songs машина автоматически распознает и воспроизводит
Функция воспроизведения MP3 выглядит следующим образом:
«Песня на» коротка в соответствии с воспроизведением песни, долго нажмите на уменьшение громкости;
«Следующая песня» коротка в соответствии с воспроизведением песни, в зависимости от объема и длины;
«Режим» промышленный Выбор режима: синий в порядке, FM, линия, MP3 цикл в свою очередь
Нажатие «Play/pause» приостанавливается в первый раз, когда воспроизводят песни снова нажимаются обратно в воспроизведение.
FM Состояние в основных функциях:
«A song on» короткое нажатие поиск радио от высокого до низкого, долго нажмите уменьшение громкости;
«Следующая песня» короткий пресс-поиск радио от низкого до высокого, в соответствии с объемом и длинным;
«Воспроизведение/пауза» короткая в соответствии с прыжком в хранилище, долгое нажатие в течение 3 секунд для автоматического поиска и хранения радиостанции
Функция линии:
Нажмите кнопку «режим», чтобы переключить машину на панели в состояние «линия», в то время как другие функциональные клавиши не работают, только ключ «режим» эффективен.
Источник звука от материнской платы 3 p входного интерфейса, громкость контролируется внешним аудио-источником оборудования.
Светодиодный дисплей:
Проигрывайте песни с помощью MP3 Статус: состояние зарядки от u-диска или SD карты, а также отображать графика вещания;
Объем, как в соответствии с уровнем громкости, уровень до уровня 30
Состояние линии: показать текущий рабочий статус;
FM Состояние: показывает ток прослушивания радиочастоты.
