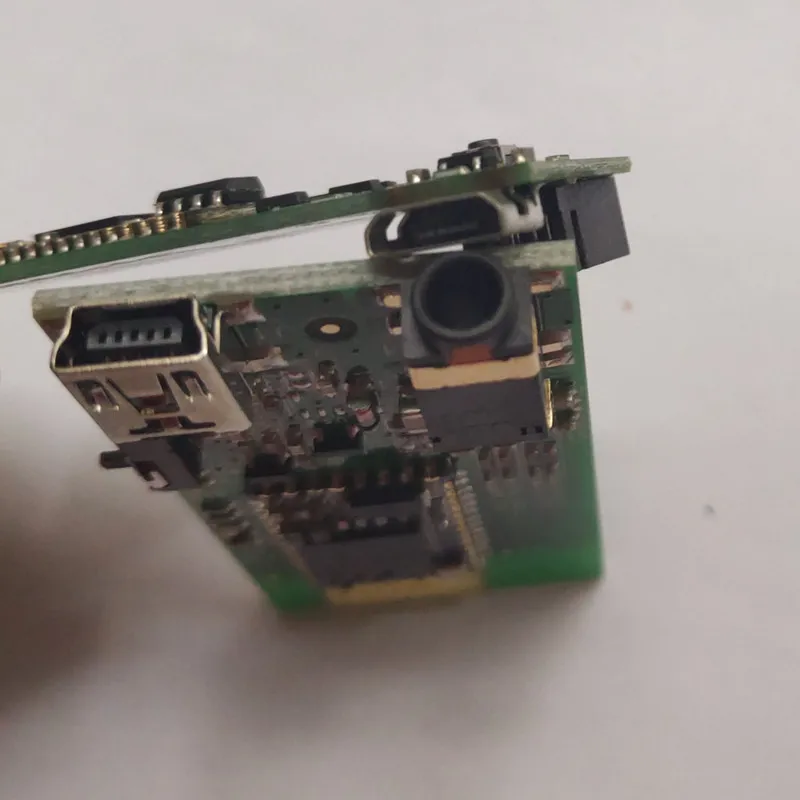

Беспроводной Bluetooth аудио модуль передачи голоса один-в-один Bluetooth стерео передающий приемник модуль платы

Старт Особенности:

Интеллектуальный продукт беспроводной передачи звука независимо разработанный нашей компанией является недорогостоящим и экономичным стерео беспроводным решением передачи с отличной общей производительностью. музыка может быстро достичь беспроводной передачи, наслаждайтесь веселой беспроводной музыкой

Применение:

Этот модуль в основном используется для передачи музыки на короткие расстояния, который может быть легко подключен к bluetooth-устройству ноутбука, мобильного телефона, КПК и других цифровых продуктов для осуществления беспроводной передачи музыки.

※ Bluetooth аудио

※ Bluetooth стерео гарнитура

※ Bluetooth беспроводная передача аудио

Основные характеристики:

Профили Bluetooth

※ Поддержка спецификации Bluetooth V3.0 + EDR

Есть ли A2DPv1. 2

Есть ли AVRCPv1.0

Есть ли HFPv1.5

Есть ли GAVDP1.2

Есть ли IOP

Рабочие параметры:

Версия Bluetooth: V2.1 + EDR

Напряжение питания литиевая батарея: 3,7 в

Поддержка протокола bluetooth: HFPV1.5, a2dpv1-2, GAVDP1.2, IOP

Рабочий ток: ≤60mA

Ток в режиме ожидания: <500uA

Диапазон температур: от-40oc до + 85oC

Мощность передачи: класс 2, 4 дБм

Чувствительность:-80 дБм <0.1% бер

Частотный диапазон: 2,4 ГГц-2,480 ГГц

Внешний интерфейс: интерфейс iec, SPI и UART

Звуковая Производительность: декодирование SBC

Звуковой сигнал/шум: ≥75dB

Примечания:

А. Что касается условий использования беспроводного bluetooth, то беспроводные сигналы, включая приложения bluetooth, сильно зависят от окружающей среды. Например, такие препятствия, как деревья и металл, в определенной степени поглощают беспроводные сигналы, поэтому в практическом применении на расстояние передачи данных влияет в определенной степени.

B., потому что модуль bluetooth должен поддерживать существующую систему, помещенную в оболочку. потому что металлическая оболочка на радиочастотном сигнале экранирована. поэтому не рекомендуется устанавливать его в металлический чехол.

Простота в эксплуатации:

Вставьте аудиокабель, как показано на рисунке выше, нажмите кнопку питания для запуска. После запуска он автоматически подключит рядом bluetooth-колонки. Светодиодный светильник показывает состояние: при запуске сопрягайте красный и синий светильник s и мигите попеременно.

-----------------------------------------------------

Приемная часть Особенности:

1. Основной чип: CSR8635A04

2. Версия Bluetooth: V4.0 + EDR

3. Выходная мощность: 4 дБм

4. Размер платы: 54*27*2 мм

5. Объем памяти ПЗУ: 64 кбит

6. Рабочее напряжение: 3,7-5 В

По ограничению на использование опасных материалов в производстве стандарт: соответствует стандартам

Применение;

Bluetooth стерео аудио приемник

Bluetooth-аудиоресивер

Этот модуль принимает чип CSR8635, подходит для приема части bluetooth аудио, bluetooth стерео аудио приемный модуль платы и так далее.

Периферийное устройство продукта не требует цепи, модуль имеет кнопку управления и светодиодный дисплей, потребителю нужен только блок питания, чтобы иметь возможность работать.

Обратите внимание:

1, положительный тумблер управления питания, мини-usb для зарядки входа, 3,5 аудио

Сиденье является стерео аудио выходной интерфейс

2, задняя тестовая точка может использоваться в качестве проводки, обратите внимание на температуру и время сварки, не кладите медную фольгу

Очень жарко.

3. Плата приемного модуля bluetooth поставляется по умолчанию и непосредственно использует источник питания 5 В. Если вам нужно использовать источник питания литиевой батареи и функцию зарядки, вы можете попросить продавца помочь сварить чип зарядки IC U6.

Обратите внимание:

1. После включения модуля bluetooth Подключите ранее подключенное bluetooth-устройство и войдите в режим сопряжения, если он не подключен

Введите wait search, так что если вы хотите повторно подключить другие устройства, пожалуйста, отключите функцию bluetooth предварительно подключенного устройства, а затем

Включите модуль bluetooth снова.

2. Для питания + 5 В и VBAT нужен только один из них. Диапазон VBAT составляет от 3,5 В до 4,2 в, а максимальный предел-4,3 В.
