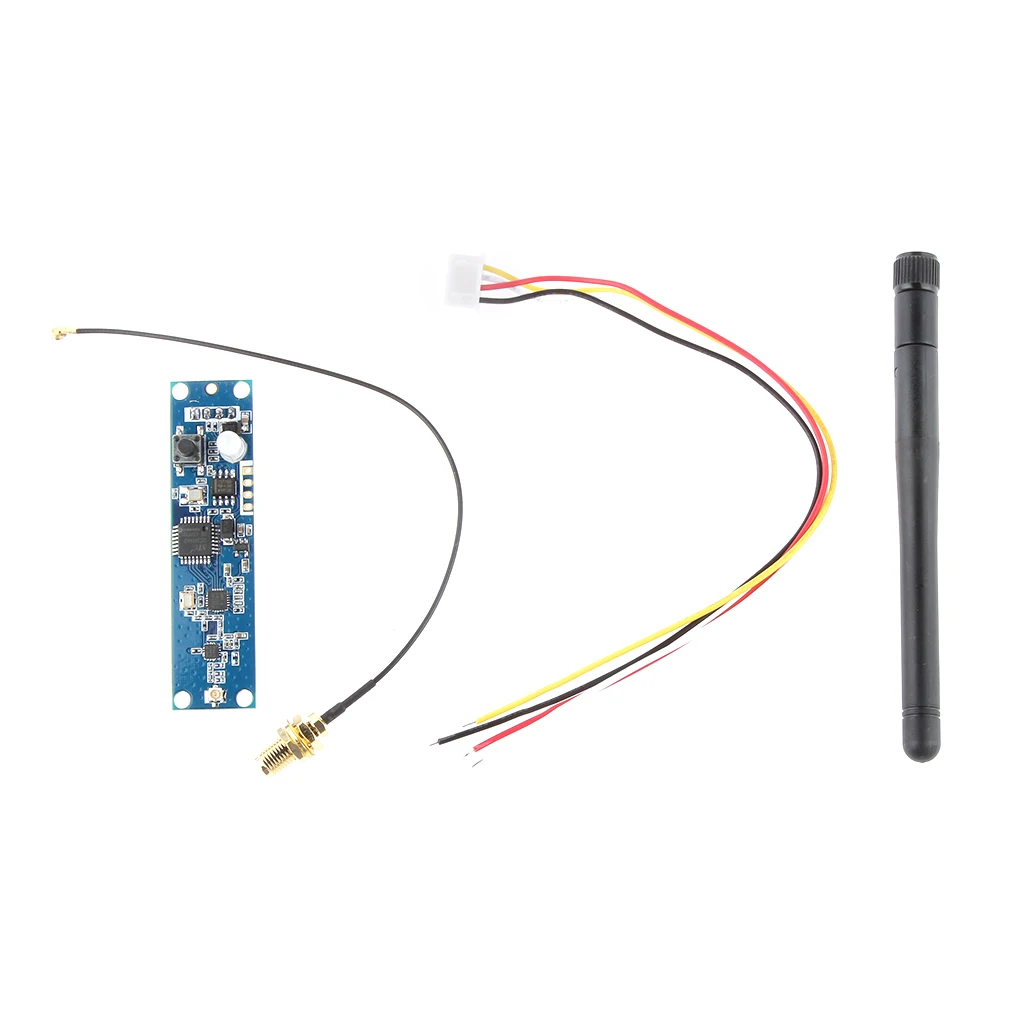

Беспроводной DMX512 светодиодный свет контроллер передатчик приемник PCB плата модулей

Описание

Описание:

-Небольшой размер легко подходит для внутреннего освещения.
-Один ключ для работы, трехцветный светодиод отображения.
-Передача стандартных данных DMX512 протокола контроллера, также может передавать данные о освещении и освещении DMX512.
-126 каналов автоматически прыгает частота, высокая анти-помех способность обеспечить надежность работы.
-7 групп идентификационных кодов, пользователь может использовать 7 групп индивидуальной беспроводной системы без каких-либо помех друг с другом в одном месте.

Параметры:

-Входное напряжение: 5В постоянного тока
-Секция рабочих частот: 2,4 ГГц ISM band, 126 каналов частотной секции
-Максимальная скорость передачи мощности: 20 дБм
-Чувствительный приемник:-94dBm
-Порт сигнала: RS485 или порт серии cpu AURT.

-Руководство по эксплуатации:

-Идентификационный код и светодиодный цвет, соответствующий корреляции:
-1: красный
-2: зеленый
-3: красный + зеленый = желтый
-4: синий
-5: красный + синий = фиолетовый
-6: зеленый + синий = голубой
-7: красный + зеленый + синий = белый
-Нажмите клавишу 1 раз, чтобы указать настройки ID, нажмите еще раз, чтобы установить IC, затем значение ID, добавляя 1 каждый раз, нажимая.

-Рабочее состояние:

-Светодиодный постоянный сигнал: Нет DMX или беспроводного сигнала.
-Красный светодиодный Вспышка: передача.
-Зеленый светодиодный Вспышка: получение
-Частота RF ------ 2. 400-2. 525 г, всего 126 каналов, он ищет автоматически.
-ID код ------- "1-7" группы ID код, нажмите кнопку "ключ" для настройки, он может работать только под тем же кодом идентификатора передатчика и приемника.

-Создание Связь:

-Питание на DMX512 беспроводной приемной доске и передаваемой доске.
-Нажмите кнопку «key», чтобы установить одинаковое значение ID передаваемой платы и получения платы, пожалуйста, используйте различное значение ID, если вам нужно использовать более 1 группы беспроводной сети одновременно в том же месте.
-Красный светодиодный индикатор мигает, когда передатчик передает данные DMX без интерферной секции частоты, затем приемник изменяет секцию передачи частоты.
-Зеленый светодиодный флэш-накопитель до получения исправленного идентификационного значения, светодиодный индикатор быстрее, как только Данные DMX быстрее. Связь была установлена правильно тогда.

Посылка включает в себя:

1 x Беспроводной DMX512 модуль печатной платы
