Описание
Усилитель сделан в соответствии с модельной схемой, In1kHz 8 общее гармоническое искажение, измеренное Европейской нагрузкой is0.0005 %, 101 кГц8 общее гармоническое искажение, измеренное Европейской нагрузкой is0.003 %, преобразование Rate35V/us 。
Вход уровня: Принять наиболее идеальный замкнутый контур постоянной структуры источника тока + тока зеркальной технологии 。 сделайте дифференциальную точку работы полюса абсолютно сбалансированной. музыкальные детали очень богаты, статическая Выходная средняя точка очень стабильна (дифференциальная пара и текущий Триод зеркала требуют сопряжения)
Напряжение уровня: Добавьте шутер, сделайте искажение уровня напряжения низким до незначительно, эффективно Уменьшите вход, фазовый сдвиг между выходными сигналами, этот вклад в низкую частоту очень большой.

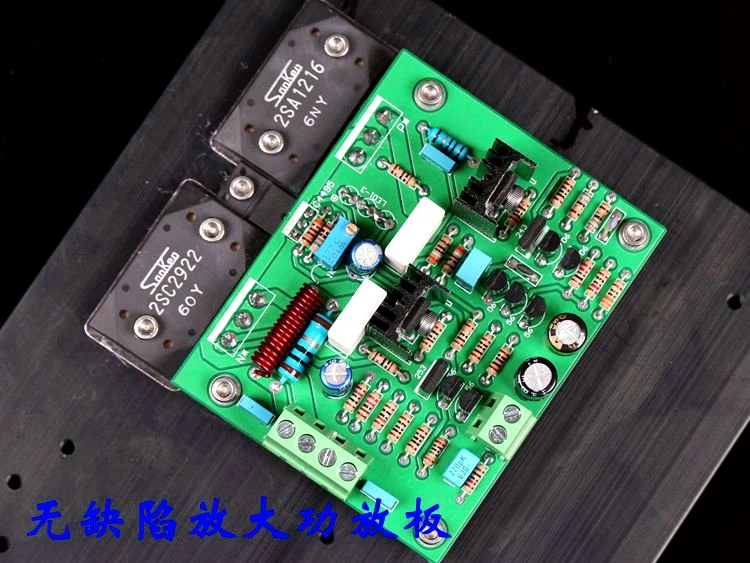

Выход уровня: Эта плата питания принимает большую трёхштатную именную трубку с сильной тягой. 2SA1216/2SC2922, эта трубка имеет сильную движущую силу, пара больших трех reclamation легко beat3 для параллельных обычных усилительных трубок. качество звука очень тонкое, полное, полное силы. (многотрубковая Параллельная схема, если вы не можете точно подобрать звук, безусловно, шероховатый и Несравненный)
Выход трубки:Каждый канал1 для нового king2SC2922/A1216, тяга эквивалентна 3 параллельно обычным трубкам. Напряжение 230В/Current17A/мощность 200Вт/Ft60MHZ 。 в дополнение к большим трубам и разогревающим трубам,Другие трубки (входной уровень, уровень усиления напряжения, пуш-уровень) всеЛучшая тушь 。
Класс A ток:В трансформаторе, допускается температура радиатора, попробуйте настроить статический ток, ощущениеУсилитель мощности класса А (теплый, прозрачный, хороший контроль)! Метод отладки этой платы: на левой и правой каналах этой платы есть регулируемый многооборотный потенциометр., используется для регулировки статического тока силовой трубки (ток класса А) 。 после сварки этой пластины, до включения питания,Сначала поверните регулируемый потенциометр против часовой стрелки к головке(В это время статический ток is0) 。 проведите тест мощности, после подтверждения того, что нет проблем со звуком, медленно Отрегулируйте потенциометр по часовой стрелке, одновременное Обнаружение 0,22 Европейского напряжения сопротивления (Such44mV время, статический is200mA, UsemVGear измерение Мощность tubeEThe выход также может быть), отрегулируйте статический ток до требуемого значения. примечание: Из-за воздействия температуры отзывы, так как температура радиатора поднимается, статический ток будет немного вытягиваться вниз, требует многократного Тестов, отладка 。
Мощность питания: DC±30v ---± 60 v Рекомендуется± 48 В, 100 Вт/8 Европа
Выход мощность: 30-120 Вт/8 Европа
Печатная плата размер: 66*84 мм;Горизонтальная установка силовой трубки: 84*88 мм, кроме того, силовая трубка можетВертикальный Установка。
'
