Описание
Драйвер трехфазный DC бесщеточный.Плата управления Холлом, она была обновлена полностью.! цена более выгодная, пожалуйста, pat:
\
\
Теперь на новом, один маленький отвертка и потенциометр будут отправлены на следующий заказ., конец доставки.
\
\
Описание продукта:
\
\
Https://pan.baidu.com/s/1T1IeziBK_72Iye9IFm4HJg
\
\
Добыча Код: 66c1
\
\
\
\
Характеристики этого контроллера:
\
\
BLDCworking voltage12-60V High-power300W постоянного тока трехфазный бесщеточный бесиндуктивный контроллер, поддержкаПЛК/0-5VsimulationДистанционное управление наивысшей мощности 。
\
\
\
\
PWMDuty cycle control, compatible3.3V, 5V, частотное определение 200hzabove Пожалуйста, укажите контроль заранее!
\
\
Контроллер параметры:
\
\

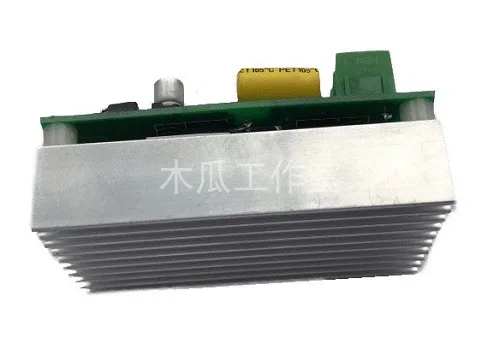

Название продукта: 300 Вт бесщеточный без Холла драйвер двигателя постоянного тока
\
\
Модель: BLDC300W24V
\
\
Рабочее напряжение: 6-60 в
\
\
Максимальный ток: rated16A пик value20A
\
\
Пиковая мощность: 380 Вт
\
\
Максимальная скорость: 30000 об/мин (однополюсный двигатель)
\
\
Защита от тока: Да
\
\
Размер продукта: long80MM * wide45MM * high37MM
\
\
\
\
Следующие размеры:
\
\
\
\
\
\
\
\
Высота:
\
\
\
\
Интерфейс Спецификация:
\
\
1.A/B/CТрехфазная мощность двигателя.
\
\
2.HA HB HCТрехфазный вход холла, соответствующий моторно-транспортный (контроллер без Холла не подключен).
\
\
3.5 V G5 в блок питания andGND (силовой зал или потенциометр, выходной ток не должен быть выше than100mA).
\
\
4.VCC GNDКонтроллер блок питания, напряжение range6-60V.
\
\
5.SPСкорость импульсного сигнала, коммутация на выход импульса.
\
\
6.FBПоложительный и обратный интерфейс управления, по умолчанию высокий уровень, Реверсивный, вытягивающий или соединительный, который будет делать.
\
\
7.VIВход сигнала контроля скорости, 0-5VAnalog вход (0VNo поворот, 5 vМаксимальная Выходная мощность).
\
\
\
\
Режим подключения:
\
\
\
\
Существует два вида подключения:Положительные и отрицательные переключатели не должны быть подключены, вам не нужно его переворачивать или нет. среднее соединение потенциометерви, два других joints5VrootGND, если потенциометр поворачивается против часовой стрелки, он ускоряет. swap5VrootGNDTwo корни, он может ускориться по часовой стрелке.
\
\
Теперь на новый, отправьте небольшую отвертку, как только вы разместите заказ, один потенциометр (PWMVersion не может управляться потенциометром, нераспределенным потенциометром), конец доставки. положительные и отрицательные переключатели должны быть приобретены сами покупатели.
\
\
Бесщеточные двигатели всех размеров могут приводиться в соответствии с параметрами.
\
\
При освещении of30V Используйте rs, которые используют батареи в качестве источника питания, следует обратить внимание, потому что использование контроллера имеет большую емкость, прямая мощность на контроллере генерирует искры, частые включения вверх и вниз, при необходимости, рекомендуется добавить предзарядную цепь, указанная схема является следующей:
\
\
\
\
Метод работы: switch1After closure, recycling switch2, он может эффективно устранять искры, произведенные в кратковременном высоком токе., расширение switch2Life span
\
\
\
\
Базовое регулирование соответствия двигателя без Холла
\
\
\
\
Так как параметры бесщеточного двигателя отличаются, когда контроллер управляет мотором, может быть, некоторые соответствующие работы должны быть выполнены., сделать эффективность вождения самой высокой, высокой, скорости соответствует требованиям.Скорость двигателя не поднимается., высокоскоростной джиттер двигателя, перегрузка тока. Его можно отлаживать, регулируя интегральную емкость на задней части EMF., см. Инструкции для получения подробной информации.
\
\
\
\
Покупка инструкции по уходу за изделием
\
\
1 、Положительное и отрицательное разворот электропитания будет causeMOSPermanent повреждение, подключение пользователя вызывает сжигание трубы, не покрыто Капитуляцией.
\
\
2, 60WСледующее можно сделать без радиаторов, но требуется хорошая вентиляция., этот контроллер не имеет внутренней страховки, предложение для внешний предохранитель.
\
\
3 、Доска голая. пожалуйста, не прикасайтесь к любым устройствам на доске своими руками. чтобы избежать электростатического повреждения чипа, защита также должна быть сделана в нормальном режиме работы, предотвращение попадания провода в контакт и короткого замыкания.
\
\
4 、После того, как первая проверка проводки верна, тест с низким напряжением и низким током, проверка поворота двигателя нормально, подзарядка нормального рабочего напряжения.
\
\
5 、Этот драйвер подходит для большинства бесщеточных двигателей без Холла по параметрам., но не подключайте явное напряжение к модулю вождения./электрический ток/электродвигатели с непоследовательной или дальней мощностью,Избегайте необъяснимого имени «ерунда» повреждения
\
\
\
\
6 、Получение товара, если вы не уверены в проводке и использовании, пожалуйста, свяжитесь с нами в первый раз., чтобы избежать повреждения по ошибке.
\
\
О доставке:
\
\
7. По умолчанию Fazhong Tong, необходимо отправить другой экспресс-экспресс, пожалуйста, свяжитесь с службой поддержки клиентов заранее, чтобы компенсация., послепродажный 5А за один день до момента, как правило, начинается в тот же день,Днем5 после этого, второй день волос
Характеристики
- Model
- BLDC24V300W
- Place of Origin
- Chinese Mainland
- Power supply mode
- Direct current
- Color classification
- No radiator with radiator
- Voltage
- 24V
