BMS 2S7A 6,4 V 7,2 V 2 серии 7A высокая сила тока LIFEPO плата защиты батареи

Описание

Бренд: WH Модель продукта: T-2S7A

Во-первых, продуктОсобенности:

Эта защитная плата защищена японской перезаряжаемой батареей Ricoh.Трубка IC/AO MOS;

(1) встроенный высокоточный, напряжения микросхема вольтметра;

(2) Клемма, подключенная к зарядному устройству,-это высокопрочный прибор для измерения напряжения;

(3)Встроенный трехступенчатый сверхтока микросхема вольтметра (защита от перегрузки по току 1, перегрузки по току 2, нагрузки, защита от короткого замыкания);

(4)Со стороныMOSТрубка может управлять зарядкой и разрядкой аккумулятора;

(5)Низкое потребление тока.

Во-вторых, размер изделия:

38*10*2,4 мм

ТриПродуктТехнические параметры:

Четвертое:Точечной сварки Описание:

• Модель B +Подключите аккумулятор с положительным полюсом;

· B-Подключите отрицательная клемма аккумулятора;

· MBПодключите точку подключения между батареей 1 и батареей 2;

· P +Зарядка/Терминальное положительный полюс/Общий конец разряда);

· P-Зарядка/Терминальное отрицательной клемме/Разрядный терминал разделен).

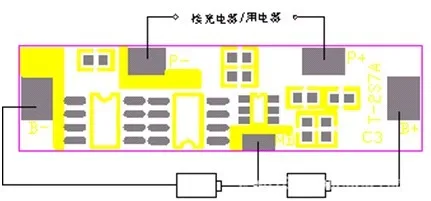

Пять,Схема проводки защитной платы:

Шестой, продукцияПрименение:

· 2Струнная литиевая железная фосфат аккумуляторная батарея;

Семь,Меры предосторожности:

(1)Пожалуйста, обратите внимание на условия входного и выходного напряжения и тока нагрузки, так что энергопотребление в защитной плате не превышает спецификации.Позвольте энергопотребление.
(2)Когда аккумулятор подключен, есть возможность, что он не разрядится. В этом случае вы можете восстановиться, подключив зарядное устройство.В нормальном рабочем состоянии.
(3)Когда перезаряженная батарея и переразрядная батарея смешиваются вместе, они становятся перезаряженным состоянии и переразрядным состоянии.Невозможно заряжать и разряжать.
(4)Хотя плата защиты имеет антистатическую защитную цепь, пожалуйста, не применяйте больше, чем схема защиты к защитной плате.Большой статического электричества.
