BMS 3S Li-ion Lifepo4 Lithium Battery Active Equalizer Balancer Energy Transfer Board BMS 1.2A balance

Индуктивная плата выравнивания передачи энергии, высокая сила тока 1.2A балансировка напряжения батареи передачи энергии, значительно Баланс напряжения батареи, повышение общей эффективности аккумуляторного блока!

Индикация баланса: 1. Когда светильник выравнивания включен, работа выравнивания включена. 2. Светильник выравнивания гаснет, схема выравнивания спит, 3. Светильник выравнивания мигает, струнная индикация теряется, или цепь неисправна.

Фетр

Принцип равновесия: Этот модуль примыкает к выравниванию дифференциального давления, а разница напряжения прилегающего аккумулятора достигает 0,1 в или более. Внутренний баланс триггера работает до тех пор, пока разница напряжения прилегающего аккумулятора не остановится в пределах 0,03 в. При зарядке и разрядке аккумуляторного блока имеется прилегающий перепад давления. Триггер выравнивания, ошибка напряжения аккумуляторной батареи будет возвращена к идеальному значению, уменьшая расходы на обслуживание батареи. Технические параметры: Рабочее напряжение 2,0-4,5 в, терможелезная литиевая батарея является обычным, литий-кобальтовая батарея не применяется. Ток равновесия: разница прилегающего давления составляет 0,1 в или более (ток составляет около 0,5-0,2 а); Разница прилегающего давления выше в (максимальный ток выравнивания составляет а); чем меньше дифференциальное давление, тем меньше ток выравнивания.

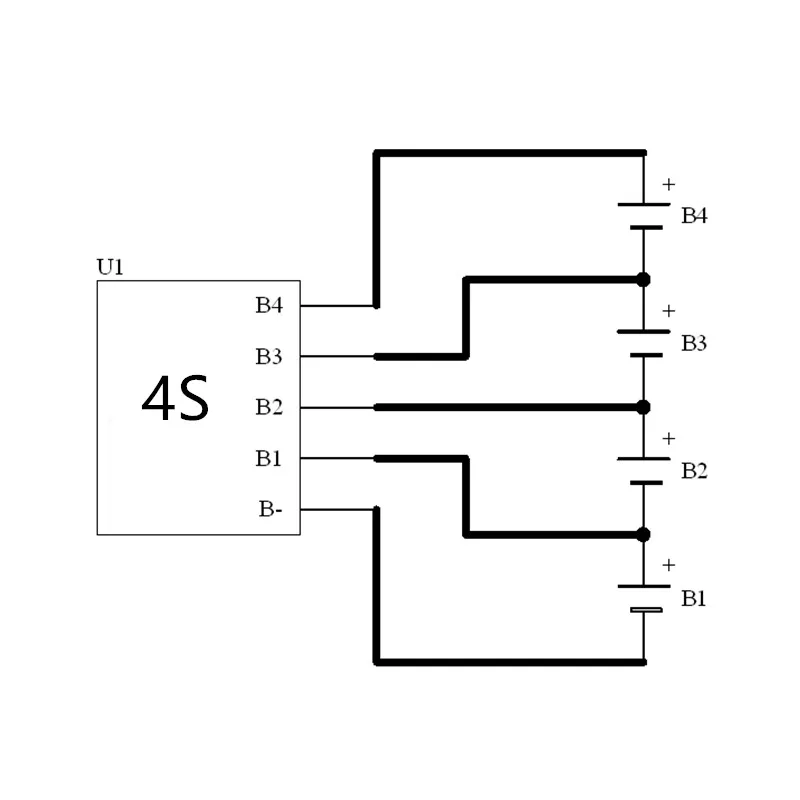

Четырехструнная схема подключения выглядит следующим образом, и другие серийные номера такие! Примечание (13 или более струнных штекеров должны быть вставлены наискосок, сначала коснитесь b-контактов и вставьте их наискосок вверх, в противном случае это может привести к выгоранию платы)

Определение проводки: B-, общий отрицательный полюс аккумуляторного блока (отрицательный полюс первого аккумулятора) B1, положительный электрод первого аккумулятора B2, положительный электрод второй батареи B3.... и так далее.

Определение проводки: B-, общий отрицательный полюс аккумуляторного блока (отрицательный полюс первого аккумулятора) B1, положительный электрод первого аккумулятора B2, положительный электрод второй батареи B3.... и так далее.
