Описание
Модель 1: общая Коаксиальная головка + волоконно-оптический выход

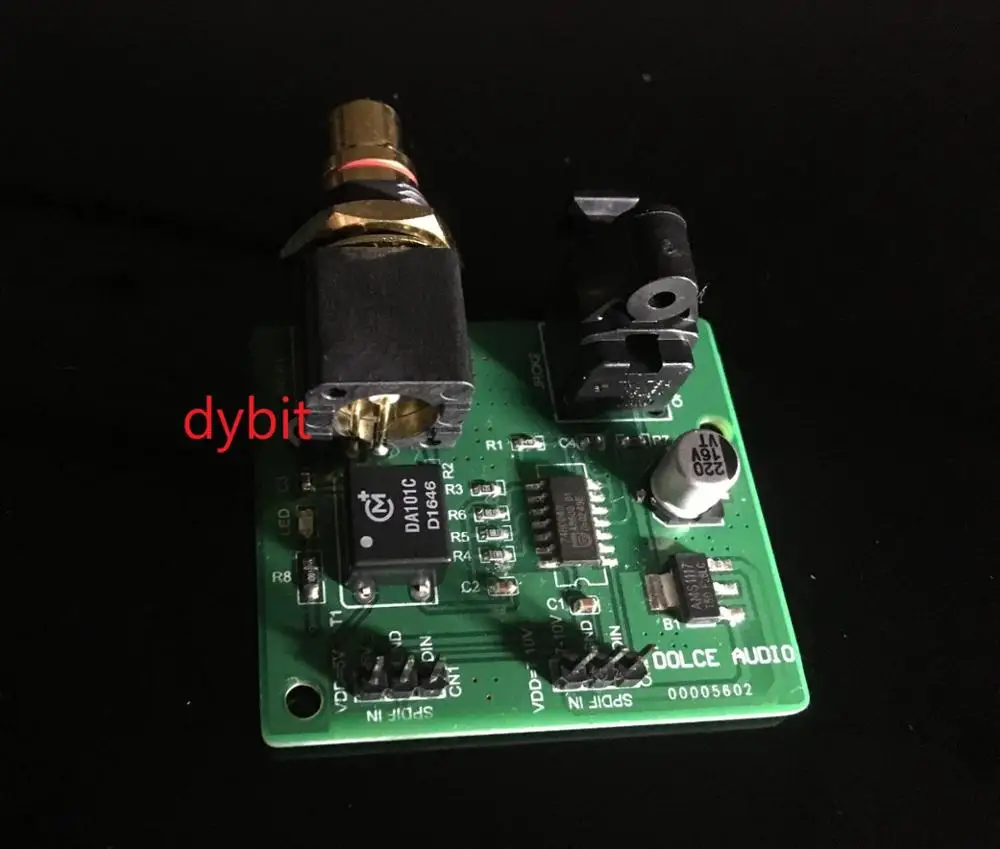

Модель 2: Тайваньская позолоченная Коаксиальная головка + волоконно-оптический выход

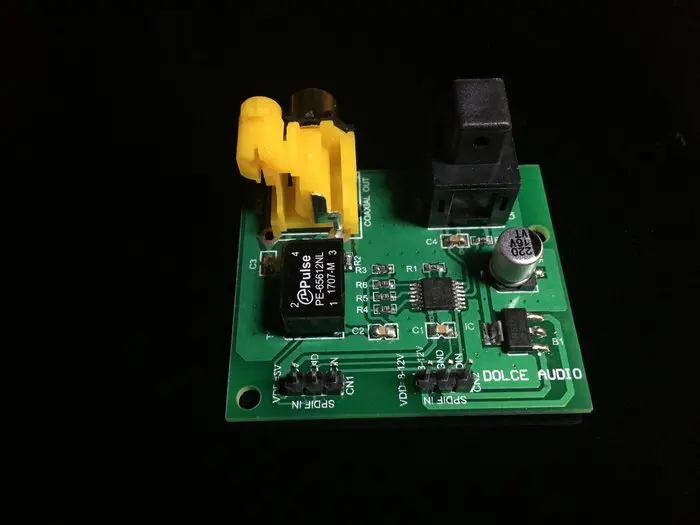

Модель 3: общий коаксиальный выход
Модель 4: версия высокой конфигурации

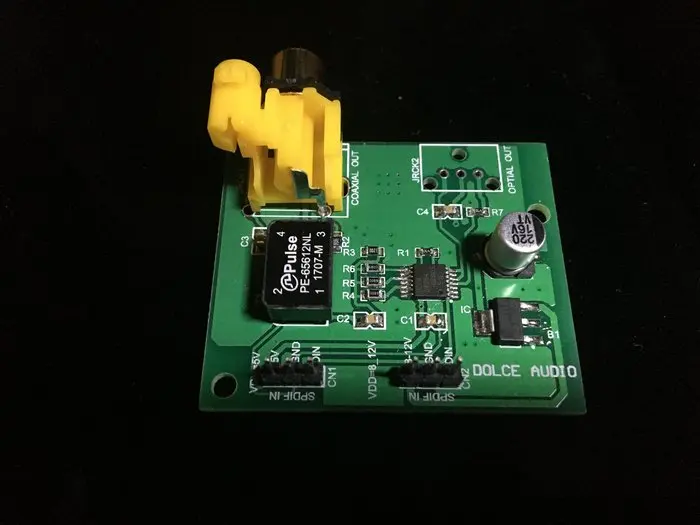

На рисунке ниже представлена последняя версия платы BCB, которая является улучшением по сравнению со старой версией, добавляя светодиодный индикатор, чип упакован в SOP14 (ранее TSSOP-14), оптимизация цепи, и Громкая версия была добавлена! Все вышеуказанные фотографии являются боссами. Теперь они поставляются в соответствии с новой версией. Конечно, фактическая доставка различных выходных головок выбирается в соответствии с соответствующей доставкой. Платы PCB-все новые версии. Точно такая же высокая версия отправляется вам. Из-за различных партий компонентов марка, цвет, форма и размер используемых деталей могут отличаться, но производительность и функции платы, а также размер платы, параметры напряжения, модель чипа одинаковая, картинка только для справки! Имейте это в виду!
Обратите внимание, что не все машины могут быть модернизированы.
Вам нужно узнать чип DSP машины, проверить данные, чтобы увидеть, есть ли цифровой pin D0 (DOBM). Чип DSP, как правило, расположен на паяльной поверхности платы и является квадратным патчем.
Во-вторых, убедитесь, что цифровой выход вашей машины нормальный и не выключен (вы можете изменить соответствующий уровень pin для включения после того, как некоторые машины выключены, пожалуйста, ознакомьтесь с документацией производителя в формате PDF).
Если у вашей машины было волокно, вы можете попробовать получить сигнал от волоконной головки.
Область применения:
CD-ROM (CD-ROM-привод), DVD-ROM (DVD-ROM-привод), BD-ROM (Blu-Ray привод), материнская плата компьютера (с SPDIF OUT) и CD-плеер увеличивают коаксиальный волоконный выход
Способ подключения:
1. Можно выбрать источник питания 5 в постоянного тока или источник питания 8 В ~ 12 В постоянного тока, удобно брать питание от оригинальной машины
2. Если это оптический привод, сигнал "DIGITAL AUDIO" подключается к DIN pin
3. Если это CD проигрыватель, цифровой pin D0 (DOBM) чипа DSP подключен к DIN pin. Обычно используемые контакты DSP DO показаны внизу ниже. Входной и цифровой сигналы подключены к DIN pin.
Общий чип DSP BOBM контакты
Следующая информация из интернета. Неорганизованный чип соответствует цифровым контактным данным Do. Если есть ошибка, пожалуйста, укажите нам, чтобы исправить это. Спасибо, что:
CXD1125 BOBM = 27 (57 высокий уровень)
CXD1135 BOBM = 27 (57 высокий уровень)
CXD1165Q BOBM = 27 (57 высокий уровень)
CXD1167Q BOBM = 27 (57 высокий уровень)
CXD1167R BOBM = 25
CXD2500 BOBM = 60 (59 высокий уровень)
CXD2505AQ BOBM = 60 (59 высокий уровень)
CXD2510Q BOBM = 60 (59 высокий уровень)
CXD2507AQ BOBM = 39
CXD2508AR BOBM = 59
CXD2508AQ BOBM = 61
CXD2515 BOBM = 71 (70 высокий уровень)
CXD2525 BOBM = 71 (70 высокий уровень)
CXD2545 BOBM = 71 (70 высокий уровень)
CXD2518Q BOBM = 61 (внутренний BOBM некоторых устройств закрыт и не может быть изменен)
CXD3008Q BOBM = 61
CXD3068Q BOBM = 64 (63 высокий уровень)
CX23034 BOBM = 19
LC7861 BOBM = 64 (30 высокий уровень)
LC7861 BOBM = 43 (30 высокий уровень)
LC7862 BOBM = 43 (30 высокий уровень)
LC7863 BOBM = 43 (30 высокий уровень)
LC7865 BOBM = 43 (30 высокий уровень)
LC7867 BOBM = 43 (30 высокий уровень)
LC7868 BOBM = 43 (30 высокий уровень)
LC78681 BOBM = 43 (27 высокий уровень)
KS9210 BOBM = 27 (57 высокий уровень)
KS9211 BOBM = 27 (57 высокий уровень)
KS9212 BOBM = 27 (57 высокий уровень)
KS5990 BOBM = 27 (57 высокий уровень)
KS5991 BOBM = 27 (57 высокий уровень)
KS9950 BOBM = 27 (57 высокий уровень)
YM7121 BOBM = 23
MN6625 BOBM = 14
MN6626 BOBM = 23 (58 высокий уровень)
M66271 BOBM = 52
MN6627971 BOBM = 33
M662720RB BOBM = 44
SAA7210 BOBM = 27
SAA7220 BOBM = 14
SAA7340 BOBM = 32
SAA7341 BOBM = 32
SAA7345 BOBM = 02
STA1052 BOBM = 70
SAA7327H BOBM = 51
SAA7372 BOBM = 31
TC9326 BOBM = 22
TC9236 BOBM = 75
TC9432 BOBM = 09
TC9462F BOBM = 09
TC9474FA BOBM = 73
YDC101B BOBM = 23
M50423P BOBM = 04
M65820 BOBM = 04
M65822 BOBM = 28
UPD6375 BOBM = 26
Характеристики
- Материалы для самостоятельного изготовления
- Электрический
- Номер модели
- -
- Тип выхода
- -
