CE ROHS 25 Вт программируемый источник питания постоянного тока

Спецификация

Выход

Модель

SD-25A-5

SD-25B-5

SD-25C-5

SD-25A-12

SD-25B-12

SD-25C-12

SD-25A-24

SD-25B-24

SD-25C-24

DC Напряжение

5 V

12 V

24 V

Номинальный ток

5A

2.1A

1.1A

Текущий диапазон

0 ~ 5A

0 ~ 2.1A

0 ~ 1.1A

Номинальная Мощность

25 W

25,2 W

26,4 W

Пульсация и Шум

100mVp-p

120mVp-p

150mVp-p

Напряжение Adj. Диапазон

4,75 ~ 5.5VDC

11-16VDC

23-30VDC

Настройка, подъем, удержание времени

2,5 s, 50 мс, ------ при полной нагрузке

Вход

Напряжение диапазон

A: 9,2 ~ 18VDC B: 19 ~ 36VDC C: 36 ~ 72VDC

Эффективность

71%

72%

74%

72%

75%

78%

75%

78%

81%

Постоянного тока

3.2A/12 V

1.6A/24 V

0.8A/48 V

Защита

Над нагрузкой

105 ~ 150% Номинальная выходная мощность

Тип защиты: режим икоты, автоматически восстанавливается после устранения неисправности

Более Напряжение

Нагрузка 5,75 ~ 6,75 в/10%

Нагрузка 16,8 ~ 20 в/10%

Нагрузка 31,5 ~ 37,5 в/10%

Тип защиты: режим икоты, автоматически восстанавливается после устранения неисправности

Среда

Рабочая температура.

-10 ~ + 60 (см. «кривую дерации»)

Рабочая влажность

20 ~ 90% RH без конденсации

Температура хранения., Влажность

-20 ~ + 85, 10 ~ 95% относительной влажности

Вибрации

10 ~ 500 Гц, 2G 10 мин./1 цикл, период для 60 мин. Каждый вдоль X, Y, Z осей

Безопасность и EMC

Стандарты безопасности

Дизайн относятся к LVD

Выдержать Напряжение

I/P-O/P: 1,5 KVAC I/P-FG: 1,5 KVAC O/P-FG: 0,5 KVAC

Сопротивление изоляции

Я/P-O/P, I/P-FG, O/P-FG: 100 Ом/500VDC/25/70% RH

EMC выбросов

Соответствие стандарту EN55022 (CISPR22) класса B

EMC иммунитет

Соответствие EN61000-4-2, 3, 4, 6, 8, EN55024, уровень тяжелой промышленности, критерии

Другие

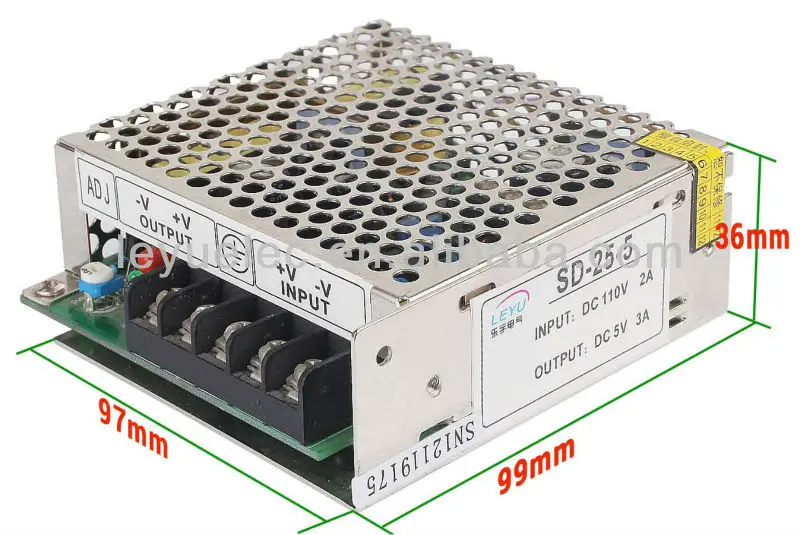

Размеры

99*97*36 мм (Д * Ш * В)

Вес

0,38 кг

Упаковка

45 шт/17,8 кг/0,9 CUFT

Примечание

1. все не особо указанные параметры измеряются при входе 12,24, 48 В постоянного тока, номинальной нагрузке и 25 температуре окружающей среды.

2. пульсация и шум измеряются на частоте 20 МГц с помощью 12 ”витой пары-провода, завершенного с 0,1 мкФ и 47 мкФ параллельного конденсатора.

3. Допуск: включает в себя настройку допуска, линейную регулировку и регулировку нагрузки.

4. Источник питания считается компонентом, который будет установлен в конечное оборудование. Конечное оборудование должно быть подтверждено тем, что оно по-прежнему соответствует директивным указаниям EMC.
