Описание

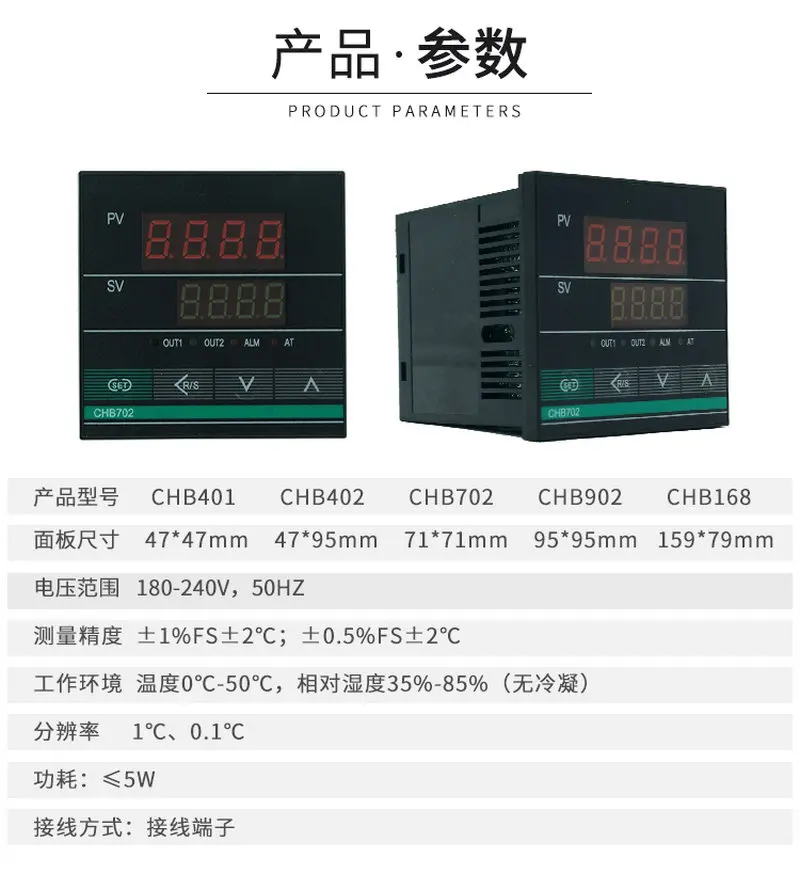

CHB401 48*48 мм PID цифровой дисплей термостат интеллигентая (ый) Температура контроллер
CHB серийный PID интеллектуальный регулятор температуры принимает компьютерный чип в качестве основного блока управления, а также множество современных технологий, таких как несколько цифровых цепей фильтра, PID автоматическая настройка и т. д. он имеет преимущества высокой точности измерения, правильного и стабильного контроля температуры, сильного анти-помех и простой работы, и широко используется в химической, керамической, Легкая, металлургическая, нефтехимическая и пластиковая промышленность. Это также Модернизированный продукт обычных аналоговых метров.
В соответствии со стандартом "Q/320401HBD001-2000XMT серии PID интеллектуальная температураКонтроллер»
Примечания:
1. Диапазон напряжения для источника питания переключателя составляет 85-260 В
2. на рисунке 1 и 3, OUT1 является основной выходной. Если это AC 30A/220 V, есть только одна пара нормально Открытые контакты;
OUT2 составляет, как правило, для сигнала тревоги или холодильного оборудования
3. На рисунке 2 предназначен для фазового сдвига контроллер, OUT1 и OUT2, как на выходе.
4. Другие специальные инструкции по подключению, пожалуйста, обратитесь к фигурам на контроллерах.
5. Выход релейных контактов, AC 3A/220 V (резистивная нагрузка)
6. Выход логического уровня (для управления SSR) DC0-12V, максимальный выходной ток 60ма
7. двусторонний триггер SCR zero-crossing для контроля тиристора
Примечание: 1. провод витой пары должен использоваться для подключения счетчика и SCR для уменьшения помех к SCR.
2. Выход scr, источник питания нагревателя и счетчика должен быть таким же. Например, при использовании 3Фазы
Электропитание, если счетчик использует U фазу ~ нулевую линию (AC220V), Нагреватель должен использовать то же самое
Характеристики
- Номер модели
- CHB401
- Бренд
- CALTSensoR
- Input Type
- K, E, PT100
- Output Type
- relay contact switch output/logic level output (used to control SSR)
- Temperature range
- 0-400Celsius
