Четыре отсека дипольная антенна для 100w-5kw радио передатчик

Описание

FM-DW1 × 4 четыре отсека дипольная антенна для 100вт-5квт радиопередатчик

4-лежал FM diople антенна
FM-DW1 × 4-это FM передающая антенна. он состоит из 4 шт FM-DW1 и 4-полосного разветвителя питания с разделительным кабелем и разъемами. поляризация вертикальная. он изготовлен из высококачественной нержавеющей стали и высококачественной меди. FM-DW1 × 4 подходит для ситуации с высоким коэффициентом усиления.

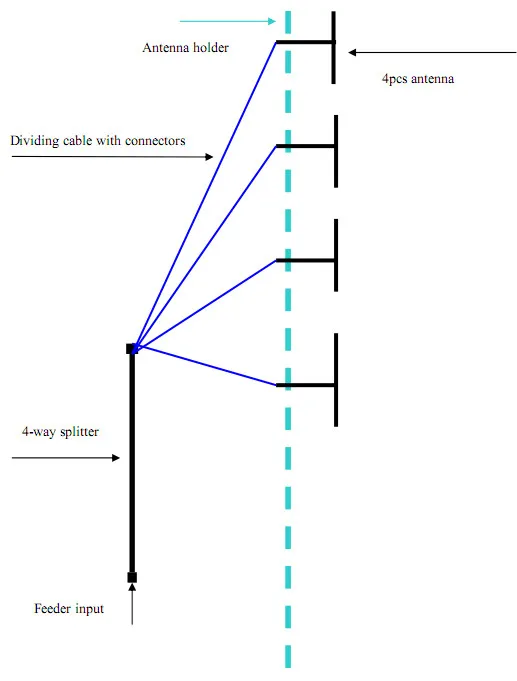

FM-DW1 квт×4 схема:

Особенности
Все FM полосы частот
Вертикальная поляризация
С высоким коэффициентом усиления
304 из нержавеющей стали материал
DC grouding молниезащиты
Технические характеристики
1. Диапазон частот: 88,0 МГц ~ 108,0 МГц
2. Усиление: 7.5dBd
3. Входная мощность: 3 кВт/5 кВт/10 кВт
4. Сопротивление: 50Ω
5. VSWR: <1,10 (указанная частота)
<1,25 (все FM полосы)
6. Разъем RF Intput: 7/8 для 3 кВт
1-5/8 для 5KW
3-1/8 для 10KW
7. Ветровая нагрузка: 32 кг. 150 км/ч
8. Вес: 36 кг

Диаграмма направленности
