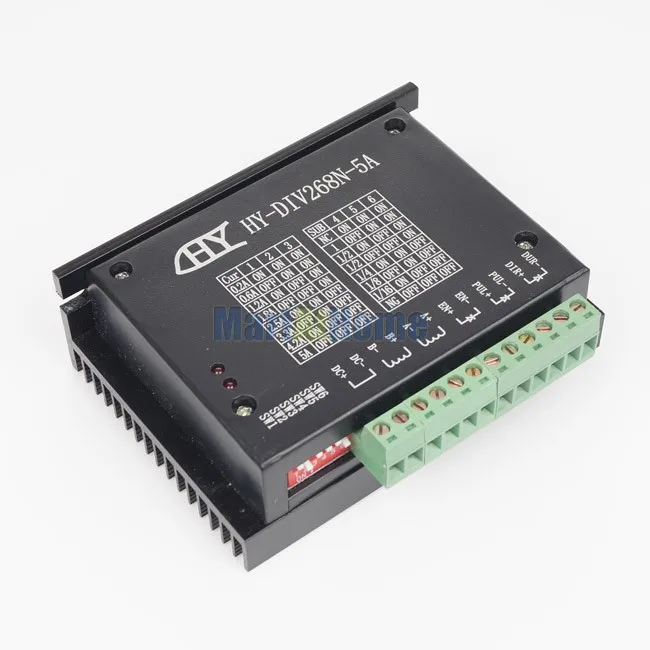

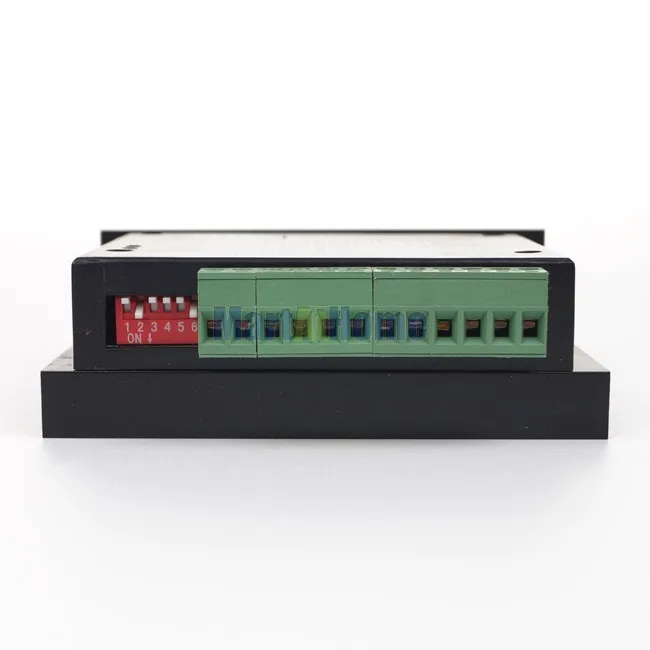

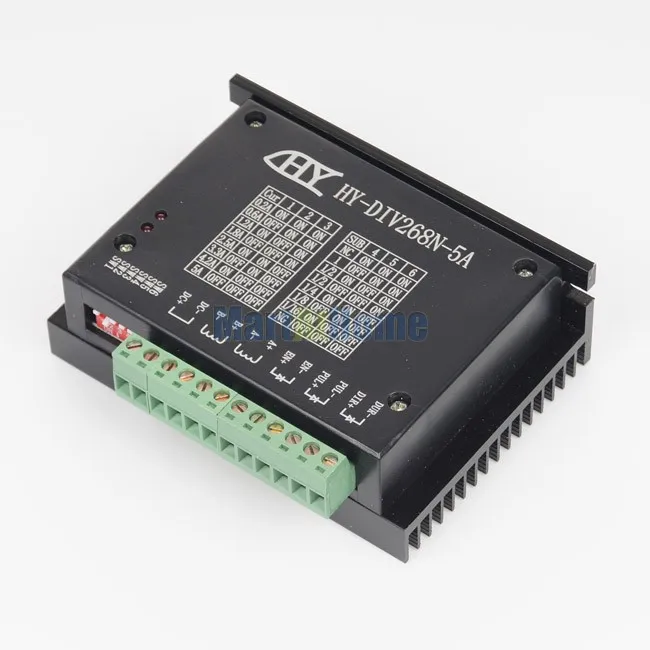

ЧПУ одноосный двухфазный TB6600 гибридный шаговый двигатель драйвер 0.2A~ 5A DC 12~ 48 в# SM576@ CF

Обзор: материнская плата

Это высокопроизводительный микро-шаговый драйвер на основе новейшего оригинальногоTOSHIBAС высокой пропускной способностьюTB6600HG IC. TB6600HG принимает одночиповый ШИМ биполярный синусоидальный измельчитель для обеспечения низкой вибрации и высокой эффективности. Кроме того, новый дизайн с технологией BiCD0.13 (50 в) на чипсете также обеспечивает максимальный выходной ток 5.0A и выходное напряжение 50 В. Следовательно,Если диапазон тока шагового двигателя находится в пределах 0,2-5 А, все 2 фазы или 4 фазы Nema17, Nema23, nema24 и Nema34 шаговый двигатель s будут отлично работать с этим шаговым драйвером нового типа TB6600HG.

HY-DIV268N-5A подразделение-типа двухфазный гибридный шаговый двигатель приводаИспользуйте источник питания постоянного тока 12 ~ 48 В. Он подходит для вождения двухфазного гибридного шагового двигателя, чье динамическое напряжение составляет от 12 до 48 В, ток меньше 5А и внешний диаметр 35 ~ 86 мм.Этот привод использует текущий цикл управления разделением привода, Пульсация крутящего момента двигателя очень маленькая, низкоскоростной ход очень плавный, почти без вибрации и шума. Высокоскоростной Крутящий момент гораздо выше, чем у других двухфазных приводов, высокая точность позиционирования. Он широко используется для гравировального станка, станков с ЧПУ, упаковочных машин и других требований высокого разрешения на устройстве.

1) Средний контроль тока, двухфазный синусоидальный ток привода;

2)DC 12 ~ 48 V источник питания, внутренняя интеграция 12 V и 5 V регулятора;

3) оптически изолированный вход/выход сигнала;

4) защита от перенапряжения, перенапряжения, перегрузки по току и короткого замыкания белого цвета;

5) 4 сегментации файлов и автоматические возможности половинной потоковой передачи до 16 сегментов;

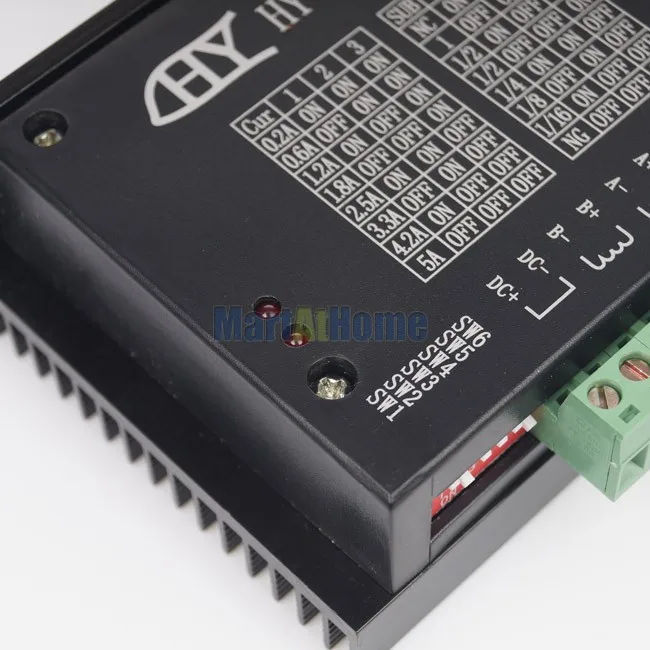

6) настройки выходного фазового тока;

7) Высокая скорость запуска;

8) высокоскоростной Крутящий момент;

- Входное напряжение DC 12 ~ 48 V вход;

- Входной ток от 1 до 5 А, выберите привод шагового двигателя;

- Выходной ток 0.2A ~ 5A;

- Рабочая температура-10 до 45 по Цельсию; Температура хранения-40 до 70 по Цельсию;

- Влажность не конденсируется, не сбрасывается;

- Газ не допускает горючий газ и проводящую пыль

- Вес: 200 грамм

Рисунок 1 проводки схема

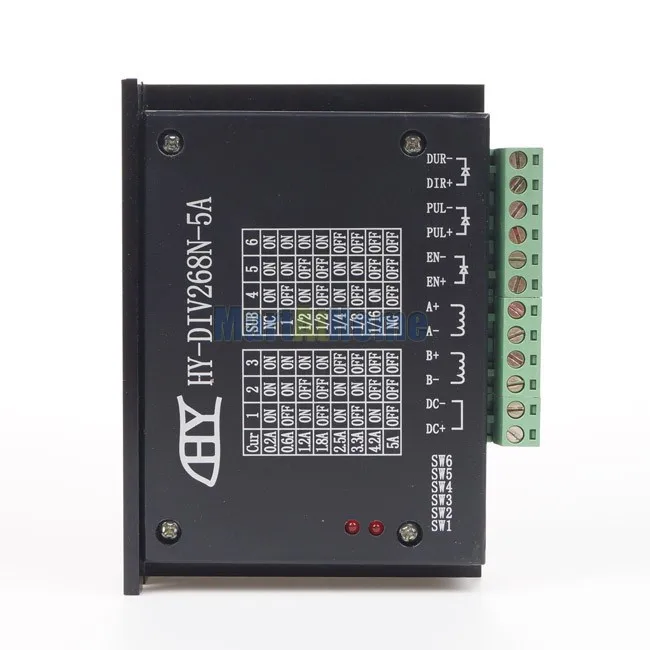

PUL +: Шаг импульсный сигнал является входной стороной или положительный импульсный сигнал входной положительный терминал

PUL-: отрицательный вход отрицательного входного импульсного сигнала или положительного импульсного сигнала

DIR +: вход сигнала шагового направления на положительный терминал или сигнал отрицательного импульса на положительный терминал

DIR-: вход сигнала направления шага отрицательной стороны или обратного шага импульсного сигнала отрицательного терминала

EN +: в автономном режиме может сбросить входной сигнал

RU-: в автономном режиме может сбросить входной сигнал отрицательного терминала

Автономный сигнал включения активен, сброс сбоя привода, чтобы предотвратить любой пульс, выход привода

Силовой компонент отключается, мотор удерживает крутящий момент.

Сигнал управления ПК может быть высоким, также может быть низким эффективным. При активном высоком, контрольный сигнал

Отрицательная сторона вместе как сигнал к активному низкому, положительная сторона всех сигналов управления вместе как общий сигнал.

Например, схема открытого коллектора и выходного интерфейса PNP выглядит следующим образом:

Рис. 2. Схема входного интерфейса (общее соединение с катодом)
