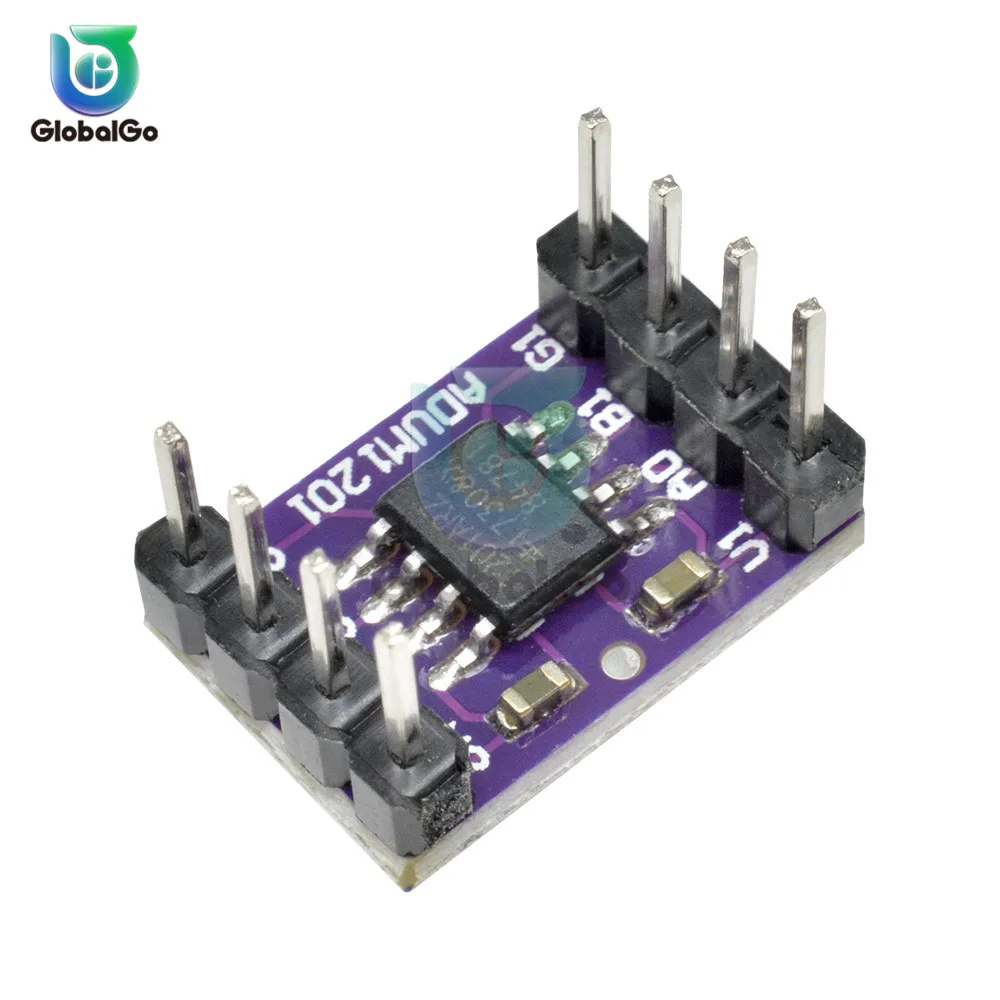

CJMCU-1201 Магнитный изолятор доска заменитель оптопары ADUM1201 ADUM1201ARZ

Комбинируя высокоскоростную технологию CMOS и монолитного трансформатора, эти изоляционные компоненты обеспечивают выдающиеся характеристики производительности, превосходящие варианты, такие как устройства оптопара.

Избегая использования светодиодов и фотодиодов, устройства снимают проблемы с дизайном, обычно связанные с оптосоединителями.

Типичные проблемы оптопара относительно нестабильных коэффициентов передачи тока, нелинейных функций передачи, а также температурных и пожизненных эффектов устраняются с простыми цифровыми интерфейсами и стабильными характеристиками производительности.

Потребности внешних драйверов и других дискретных компонентов устраняются с этими продуктами.

Кроме того, устройства потребляют от одной до шести мощности оптосоединителей при сопоставимых частотах передачи данных сигнала.

Изоляторы ADuM120x обеспечивают два отдельных канала изоляции в различных каналах конфигурации и скорости передачи данных (см. Руководство по заказу).

Обе части работают с напряжением питания с обеих сторон, начиная от 2,7 в до 5,5 В, обеспечивая совместимость с более низким напряжением систем, а также включение функции преобразования напряжения через изоляционный барьер.

Кроме того, ADuM120x обеспечивает низкое искажение ширины импульса (<3 ns для класса CR) и плотное соответствие канала к каналу (<3 ns для класса CR).

В отличие от других оптопара, изоляторы ADuM120x имеют запатентованную функцию обновления, которая обеспечивает точность постоянного тока при отсутствии входных логических переходов и во время включения/выключения питания.

Параметры:

1. Узкий корпус SOIC 8-привести посылка

2. Низкая мощность

-- 5 в эксплуатации

---- 1,1 мА на канал максимум @ 0 Мбит/с до 2 Мбит/с

---- 3,7 мА на канал максимум @ 10 Мбит/с

---- 8,2 мА на канал максимум @ 25 Мбит/с

-- 3 В Работа 0,8 мА на канал максимум @ 0 Мбит/с до 2 Мбит/с

---- 2,2 мА на канал максимум @ 10 Мбит/с

---- 4,8 мА на канал максимум @ 25 Мбит/с

3. Двусторонняя связь

4. 3 V/5 V перевод уровня

5. Высокая температура: 105 °

6. Высокая скорость передачи данных: от постоянного тока до 25 Мбит/с (NRZ)

7. Точные характеристики синхронизации

---- 3 ns максимальное искажение ширины импульса

---- 3 ns максимальное соответствие между каналом и каналом

8. Высокий синфазный прейскурант:> 25 кв/США

9. Гарантии безопасности и регулирования

-- Опознавания UL

---- 2500 В rms в течение 1 минуты за UL 1577

-- Уведомление о приемке компонентов CSA # 5A

-- VDE сертификат соответствия

---- DIN EN 60747-5-2 (VDE 0884 часть 2): 2003-01

---- DIN EN 60950 (VDE 0805): 2001-12; DIN EN 60950: 2000

---- VIORM = 560 в пик

Область применения:

Размер-критическая Многоканальная изоляция

SPI интерфейс/изоляция преобразователя данных

Isolation/RS-422/RS-485 изоляция трансивера

Цифровой шины поля изоляции

Посылка включает в себя:

1 x ADUM1201 модуль
