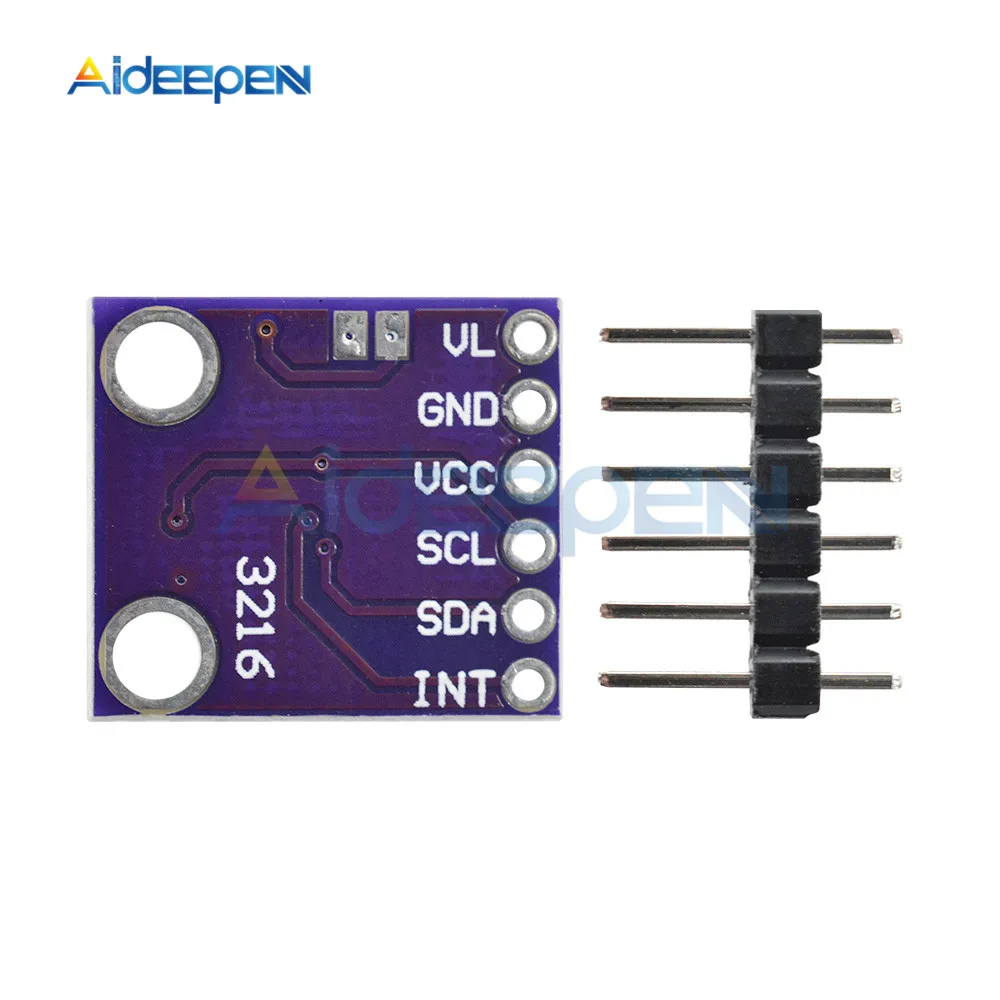

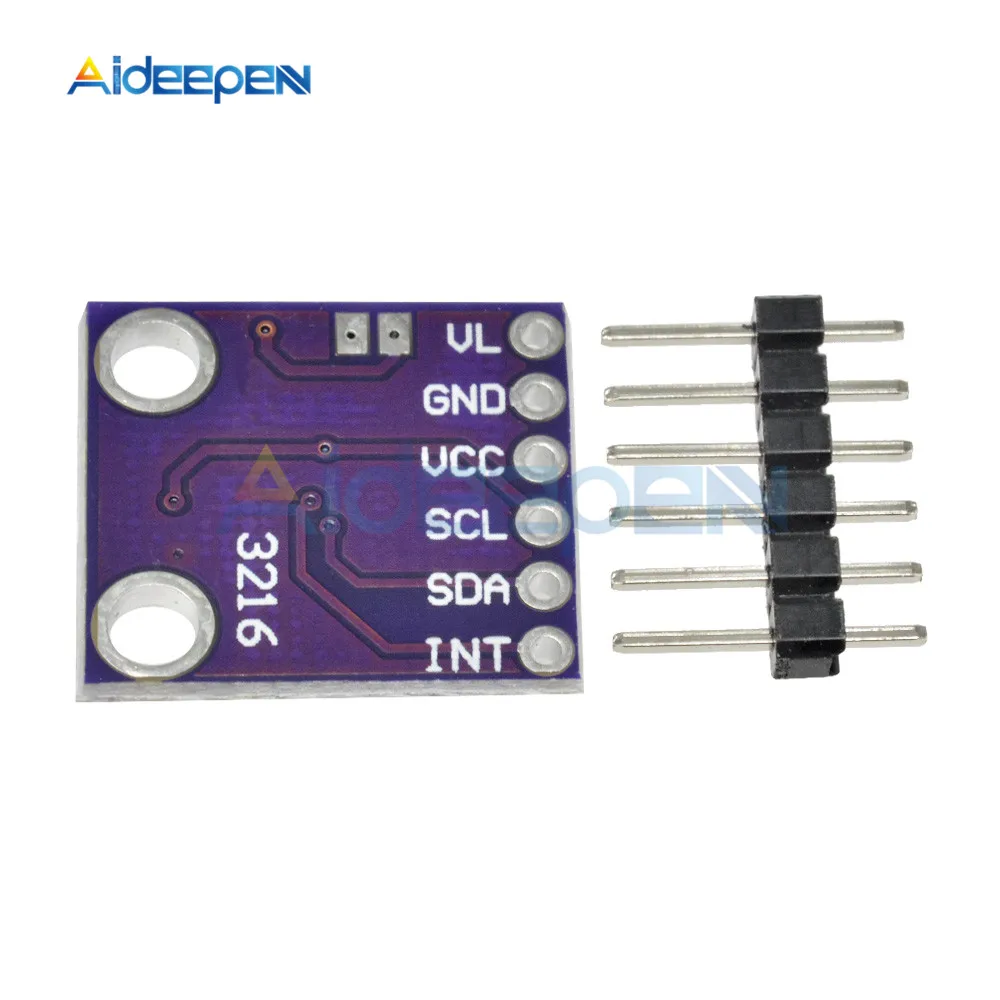

CJMCU-3216 AP3216 ALS/PS цифровой датчик окружающего света датчик расстояния модуль I2C IIC интерфейс

AP3216C-это встроенный модуль ALS & PS, который включает цифровой датчик окружающего света [ALS], датчик приближения [PS] и светодиодный ИК в одной упаковке.

Данное устройство обеспечивает множественное коэффициентом усиления с линейной реакции по сравнению с расширенным динамическим диапазоном 365/1460/5840/23360 и хорошо подходит для применения в соответствии с прозрачного стекла или затемненным стеклом.

Функция приближения ориентирована специально на приложение ближнего поля и обнаруживает внешний предмет с простой настраиваемой зоны, управляемой регистрами. С несколькими Бесконтактный контроль, несколько ИК светодиодный текущий контроль и 10-битная выход АЦП, данное устройство предназначено специально для того, чтобы исправить низкий коэффициент отражения объектов, как, например, черные волосы.

Устройство поддерживает функцию прерывания для повышения эффективности системы и несколько функций, которые помогают минимизировать возникновение ложного запуска. Благодаря внутренней калибровке и cmos-дизайну AP3216C предназначен для минимизации вариаций устройств и устройств для удобства производства.

1. Интерфейс I2C (до 400 k Hz, контактная фабрика для 3,4 M Hz)

2. Выбор режима: ALS, PS + IR, ALS + PS + IR, PD, ALS once, SW Reset, PS + IR once и ALS + PS + IR once.

3. Встроенная схема компенсации температуры

4. Широкий диапазон рабочих температур (от-30 °C до + 80 °C)

5. Датчик освещенности

---- 16-bit эффективный линейный выход (0 ~ 65535)

---- 4 пользовательский выбор динамического диапазона

---- Анти-мерцание отклонения (отклонить 50/60 Гц)

---- Высокочувствительное затемненное стекло

---- Окна компенсации потери

6. Датчик приближения

---- 10 бит эффективный линейный выход (0 ~ 1023)

---- 4 программируемый ИК светодиодный выход тока

---- Высокое подавление окружающего света

---- Перекрестных компенсация

7. Форм-фактор 4,1 мм x 2,4 мм x 1,35 мм

8. По ограничению на использование опасных материалов в производстве, отвечающих требованиям

1. Мобильный телефон, коврик

2. Персональное навигационное устройство

3. Ноутбук/ультрабук

4. ЖК-дисплей/PDP ТВ ПОДСВЕТКА системы

5. Цифровая фоторамка

6. Приложения с емкостной сенсорной панелью
