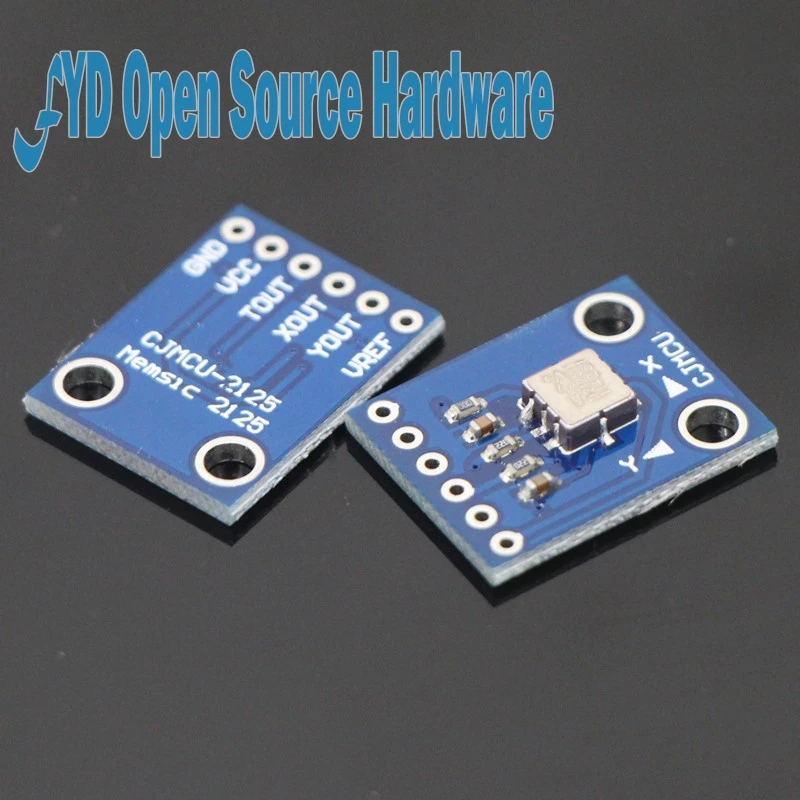

Купить CJMCU-Memsic2125 Высокоточный двухосный модуль ускорения датчик удара

Описание

Модель: CJMCU-2125

CJMCU-Memsic2125 Высокоточный двухосный модуль ускорения датчик удара

Memsic 2125 двухосный акселерометр используется для обнаружения сброса робота, обслуживания баланса, обнаружения удара или давления.

Memsic 2125 акселерометр

В Memsic 2125 (Техническое описание) Является двухосевойАкселерометрВозможность измерения погоды до плюс или минус 2 г. Он имеет простой цифровой интерфейс: два контакта (по одной для каждой оси) излучают максимальную продолжительность артерии до ускорения этой оси. Путем измерения длины этого импульса, в микросекундах, с помощью "s"Pulsein ()Функция, можно определить скорость ускорения и использовать эти данные для ваших целей.

Необходимое оборудование

Доска (1) Акселерометр Memsic 2125 Доска для нарезки хлеба Монтажный провод Схема

Используйте маленький треугольник на мембране, чтобы правильно сориентировать доверие на макете. Подключите 5 V и GND булавки Memsic 2125 к источнику питания и местах с большим количеством портов. Подключите цифровой контакт 2 к контакту X out акселерометра и цифровой контакт 3 к контакту Y out.

Для передачи последовательных данных ваш компьютер должен быть подключен к компьютеру.

Нажмите на изображение, чтобы увеличить

Изображение разработаны с использованиемFritzingДля более подробной схемы см.Fritzing страница проекта

Схема:

Нажмите на изображение, чтобы увеличить
Код

/*
Memsic2125

Прочитайте двухосный акселерометр Memsic 2125. Фотоэлектрический элемент преобразует
Импульсный выход на 2125 в milli-g's (1/1000 земной
Гравитация и печать их на последовательном подключении к
Компьютера.

Схема:
* X выход акселерометра в цифровой контакт 2
* Y выход акселерометра в цифровой контакт 3
* + V акселерометра до + 5 В
* GND акселерометра к земле

Http:/www .. cc/en/Tutorial/Memsic2125

Создано 6 Nov 2008
От Давид А. Меллис
Изменение 30 августа 2011
От Tom igoe

Этот пример кода находится в открытой области.

*/

/Эти созвездия не изменятся:
ConstintxPin = 2;/X выход акселерометра
ConstintyPin = 3;/Y выход акселерометра

Voidsetup () {
/Инициализация последовательных Сообщений:
Сериал. начать (9600);
/Инициализация контактов, подключенных к акселерометру
/В качестве сырья:
PinMode (xPin, вход);
PinMode (yPin, вход);
}

Voidloop () {
/Переменные для чтения ширины импульса:
Intpulsex, pulsey;
/Переменные, которые содержат полученные колебания
Intaccelerationx

/Чтение импульса от x-и y-осей:
PulseX = pulseIn (xPin, HIGH);
PulseY = pulseIn (yPin, HIGH);

/Преобразование ширины импульса в ускорение
/Акселерация и акселерация находятся в milli-g's:
/Гравитация земли 1000 milli-g, или 1g.
Акселерация = (pulseX/10)-500) * 8;
Акселерация = (pulseY/10)-500) * 8;

/Принт ускорение
Серийный. печать (акселерация);
/Печать символа вкладки:
Серийный. печать ("\ t");
Серийный. печать (акселерация);
Серийный. println ();

Задержка (100);
}
