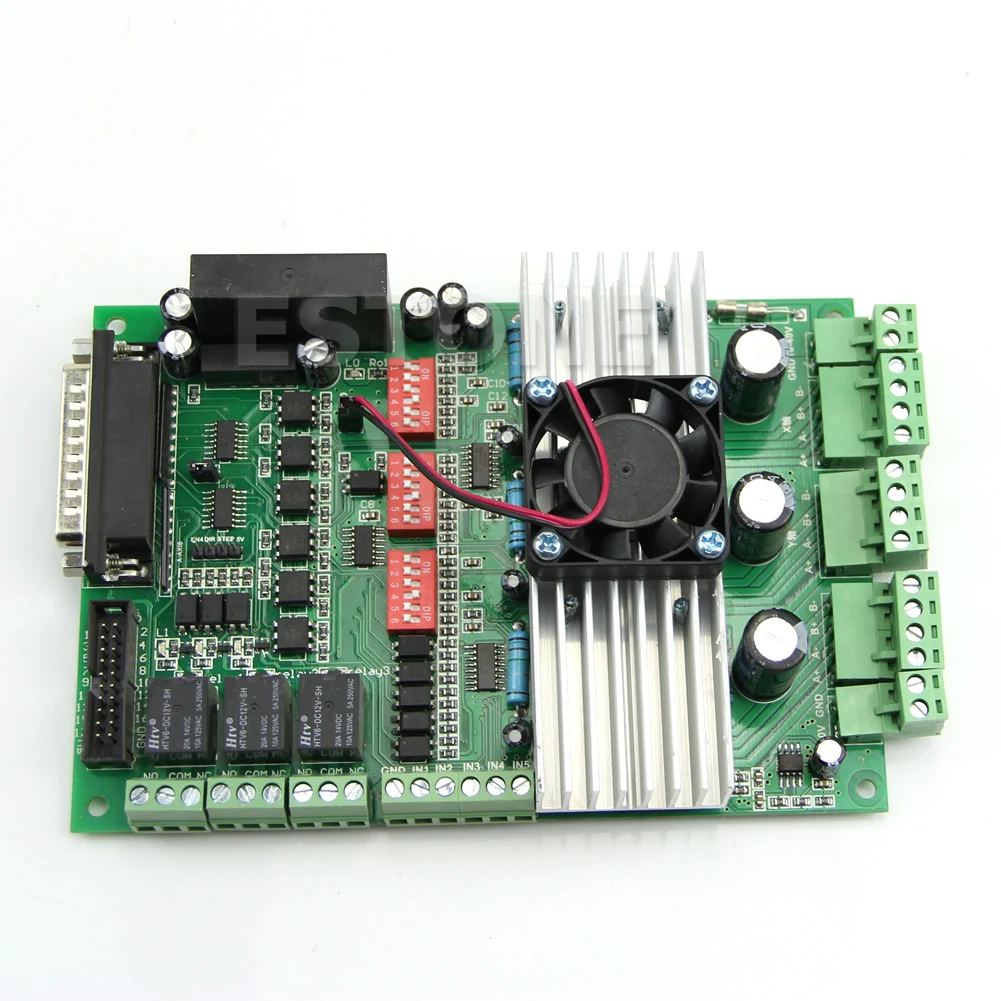

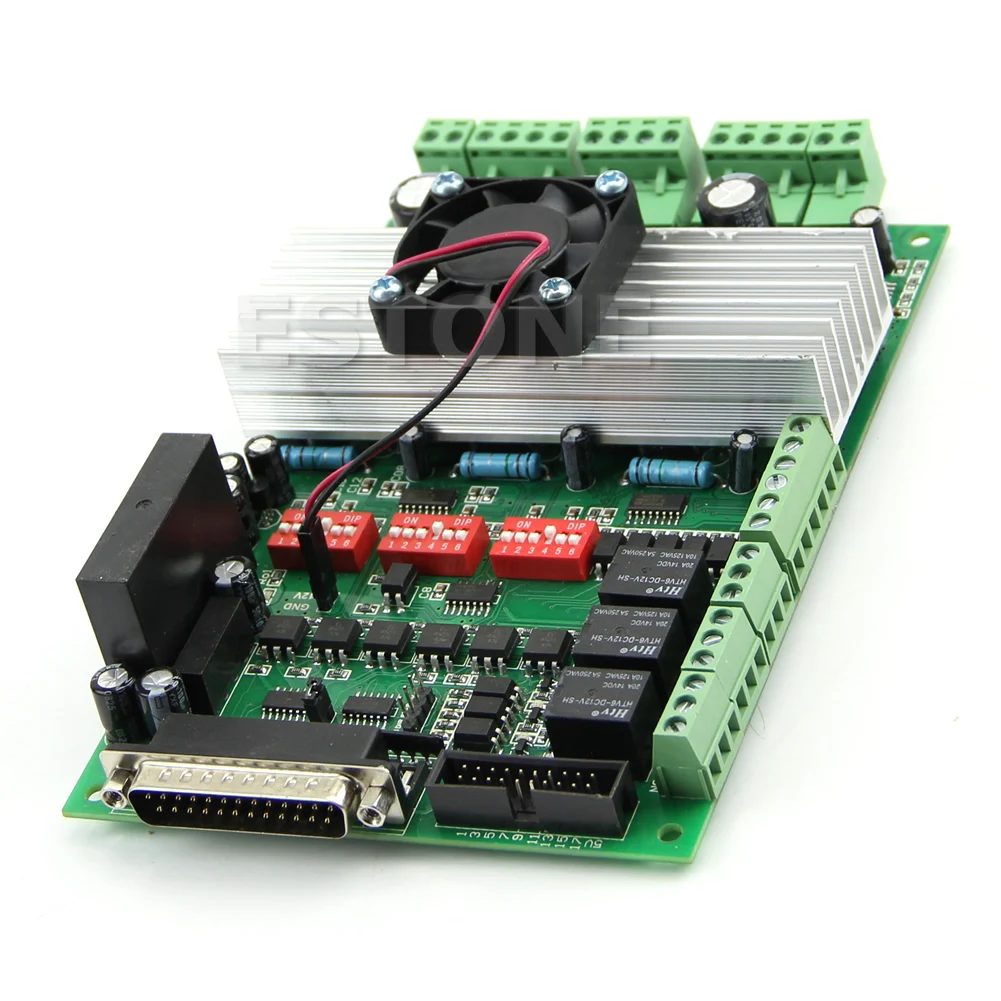

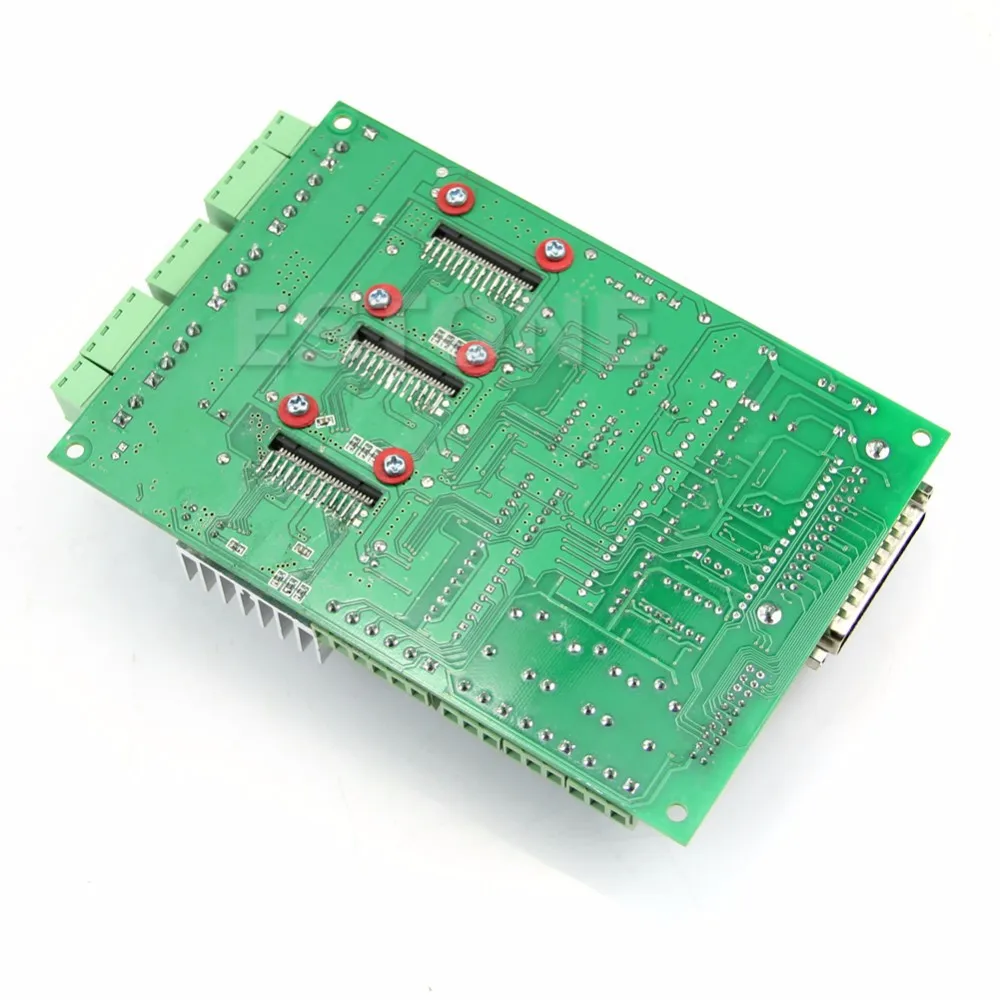

CNC 3 оси TB6600 шаговый двигатель драйвер платы 4.5A/36 В для гравировального станка

Описание

100% абсолютно новый и высококачественный Этот документ описывает основные функциональные возможности и электрические характеристики трехосевой платы ЧПУ TB6600 StepperOnline
100% абсолютно новый и высококачественный Этот документ описывает основные функциональные возможности и электрические характеристики трехосевой платы ЧПУ TB6600 StepperOnline
Поддерживает MACH3, KCAM4, EMC2 и т. Д...
Может управлять четырьмя каналами 4.5A шаговые двигатели, входное напряжение до 18 V-40 V.
Разрешение 1,1/2,1/4,1/8,1/16 микро шаговый выход.
100% полная DC-DC Оптическая изоляция для защиты компьютера и оборудования пользователя.
Четыре канала 0,4-2/4 а регулируемый выходной ток для фазного биполярного шагового драйвера.
Сборка с 3 способами релейного выхода и 5 способов лимитного интерфейса
Автоматическое уменьшение холостого хода.
Размер: Approx.18.5cm x 11,2 см x 3 см
Количество: купальное полотенце, 1 шт
Электрические свойства (температура окружающей среды Tj = 25C)
Вход Напряжение
Вход Напряжение

12V-45VDC, настоятельно рекомендуем DC24V или DC36V
Выход ток
Пиковый ток 5А/фаза, доступно 8 вариантов
Режим вождения
Постоянный ток ШИМ Управление
Захватывающие режим
1, 1/2, 1/4, 1/8, 1/16
Регулировка тока
Регулировка тока
В настоящее время
В настоящее время

0.4A
1.6A
2.6A
3.2A
3.8A
4.0A
4.3A
4.5A
S1
На
OFF
На
OFF
На
OFF
На
OFF
S2
На
На
OFF
OFF
На
На
OFF
OFF
S3
На
На
На
На
OFF
OFF
OFF
OFF
Подразделение установка
Подразделение

NC

Предупреждение убедитесь, что доза напряжения питания не превышает диапазон входного сигнала накопителя. Дважды проверьте соединения и убедитесь в правильности полярности свинца. Не устанавливайте высокий ток на маленький шаговый двигатель. Возможно, что двигатель будет поврежден. Отсоедините мотор от нагрузки, если вы не уверены в направлении движения. Отрегулируйте ось посередине перед запуском двигателя. Никогда не отключайте провод двигателя, когда источник питания заряжен.

Электрические свойства (температура окружающей среды Tj = 25C)

Регулировка тока

Подразделение установка

Предупреждение
Убедитесь, что доза напряжения питания не превышает диапазон входного сигнала привода. Дважды проверьте соединения и убедитесь в правильности полярности свинца.
Не устанавливайте высокий ток на маленький шаговый двигатель. Возможно, что двигатель будет поврежден.
Отсоедините мотор от нагрузки, если вы не уверены в направлении движения. Отрегулируйте ось посередине перед запуском двигателя.
Никогда не отключайте провод двигателя, когда источник питания заряжен.

Посылка в том числеDe:

1 х ЧПУ 3 оси TB6600 шаговый двигатель драйвер платы
