CNC Control System DDCSV2.1 USB 500KHz 3/4 Axis Motion Controller TFT Linkage G Code ARM9+ FPGA Support USB Flash Drive Read

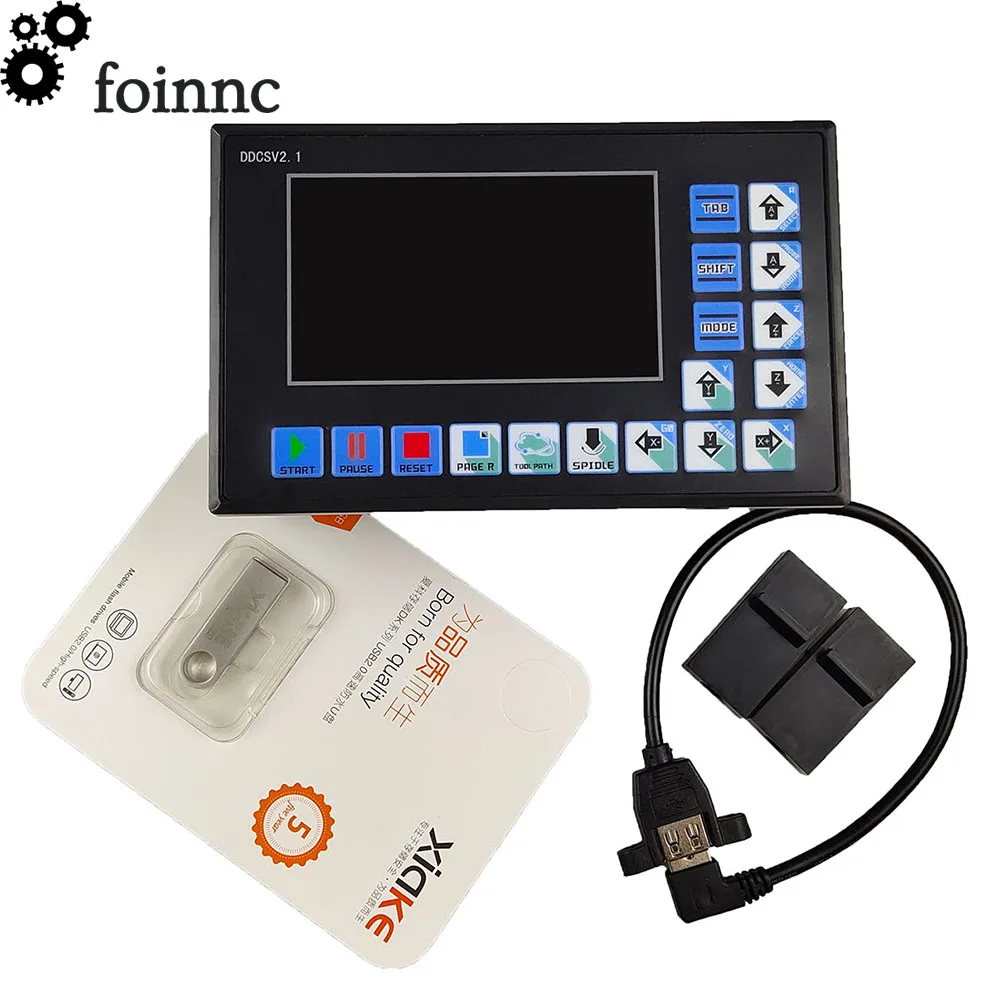

Содержание продукта:

Контроллер * 1Крепежный кронштейн * 2U диск * 1U-дисковый удлинитель * 1

Информация о продукте:

DDCSV2.1 является контроллером движения 4 оси и 4 оси, который был изученИ разработан более быстрым ЧПУ в течение четырех лет. Контрольный период каждой позиции составляет всего 4Миллисекунд, с высокой точностью управления. Самый высокий одноосный выходной Пульс 500 кГц иШирину импульса можно регулировать. Он поддерживает общий шаговый двигатель и серводвигатель.Цифровая система управления DDCSV2.1 использует дизайн ARM + FPGA.Рука может закончить часть интерфейса человека-компьютера и анализа кода и FPGA можетЗавершите часть основного алгоритма и управляйте импульсом, с разумной конструкцией,Надежное управление и простота в эксплуатации.Структура компоновки панели DDCSV2.1 является разумной. Общая Автономная операцияМожет быть закончен только 17 клавишами и он поддерживает FANUC с высокой универсальностью, чтобы бытьСовместим с G кодом набора.

Параметры производительности продукции:

Обычный цифровой входной интерфейс 16-схемотехнической муфты изоляции Обычной цифровой входной интерфейс 3 контурная анод изоляция сцепного устройстваOutput выходной интерфейс 0-10 в порт управления шпинделем с аналоговым количеством (может бытьМодифицированный как выход ШИМ); Поддержка 4 оси шаговый двигатель управления, что является самым высоким показателем управления импульсный выходОдна ось 500 кГц;Main ARM9 главный чип управления; FPGA core algorithm chip; 4,3 дюймовый TFT экран, соотношение разрешения: 480*272; 17 рабочих клавиш; Основное контрольное оборудование 18 V-32 V Входная мощность, сила тока составляетТребуется не менее 0,5 А; Поддержка USB флэш-диска для чтения кода G, и размер G codefile не имеетТребования; Быть оснащен MPG портом и поддержка цифрового дисплея MPG, а также поддержкаОбщий MPG на рынке.Support поддержка ключа панели с одной осью ручной работы, ручной шаг иCONToperation; Поддержка работы быстро указать рабочее положение;Support Поддержка нескольких систем координат (с функцией автоматического сохранения в чехолОтключения питания); Поддержка функции автоматического сохранения данных после выключения питания (нажмитеНачните автоматически сохранять данные в операции, автоматически сохраняет данные

Внешний вид продукта структура и размер:

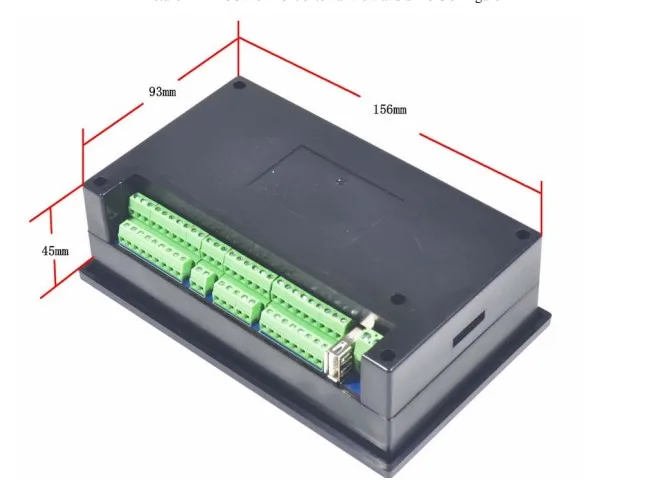

DDCSV2.1 принимает встроенную структуру оболочки, которая может пробить квадратОтверстие на шкафу оборудования, а затем вставьте это оборудование в отверстие для сквайра.Используйте два механизма блокировки изнутри, чтобы зафиксировать это оборудование наШкаф оборудования, с простой установкой. Размер рисунок габаритов изделияВнешний вид соответствует изображению 1-1 и картинке 1-2.Размер панели продукта составляет 163 мм * 102 мм * 5 мм;Размер основного корпуса 156 мм * 93 мм * 45 мм;Размер квадратного отверстия, установленного на шкафу оборудования 156 мм * 93 мм.Передняя часть изделия-17 пользовательских ключей и 1 4,3 'и 480*272 LSD (жидкокристаллическийДисплей), и обратная сторона-входной сигнал, контроль шпинделя, шаговый/сервопривод, MPG иДругие четыре набора интерфейсов, а также интерфейс USB и интерфейс питания. Пожалуйста, обратите внимание наСправочное изображение

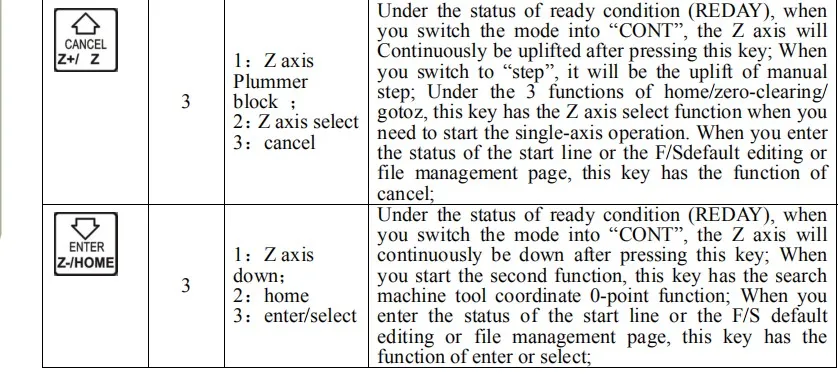

Объяснение существительных:

При эксплуатации DDCSV2.1, пользователи получат некоторые английские аббревиатуры.Теперь все аббревиатуры указаны для справки.FRO: FRO в основном относится к корректировке значения FRO для изменения текущей скорости подачиВ случае, если значение F было подтверждено до процесса обработки или вОбработка. Фактическая скорость F # = установочная скорость F * FRO.SRO: SROrate в основном относится к настройке SROrate для изменения текущей скоростиШпиндель в ситуации, когда значение S было подтверждено до процесса обработки илиВ процессе обработки. Фактическая скорость шпинделей # = настройка скорости S * SRO.SRJ: SRJ, в ситуации, когда скорость ручной работы по умолчанию былаУстановить, невозможно установить значение снова, чтобы изменить скорость ручной работы, когда этоТребуется для регулировки скорости ручной работы и скорости контакта. В данный моментЗначение SRJ может быть изменено для достижения цели изменения скорости ручной работы. ВФактическая скорость ручной работы FS # = Настройка ручной скорости работы SRJ *.F: скорость подачи, единица составляет мм/мин. Например F = 2000, означает, что он может питаться2000 мм в минуту;S: Скорость вращения шпинделя, блок рад/мин. Например S = 20000, означает, что он можетВращение 20000 в минуту;X: код координат оси X.Y: код координат оси Y.Z: код координат оси Z.A: код координат осиЗанят: Сервер занят, он не может провести обработку, и частиФункция открыты. Например, изменить FRO и значение SRO.REDAY: режим REDAY, любая операция может быть сделана в это время, включаяОбработка или изменение параметра или Запуск 2-го режимаСброс: режим сброса, все операции в это время не выполняются."Конт": непрерывная работа, Каждая ось может провести конт-операции в соответствии с этимРежим.«Шаг»: ручной режим шага, Каждая ось может провести ручной шаг операции подЭтот режимMPG: MPGMode, Каждая ось может вести работу MPG в этом режимеАвто: автоматический режим обработки, он покажет авто, когда входит в состояниеАвтоматическая машина для обработки.

Оборудование схема питания:

В целом, решение электропитания продукции промышленного контроля являетсяКомплекс. Он имеет много различных уровней земли. Теперь внутренняя структура питания этогоТовар описан следующим образом:Структура блока питания этого продукта как на картинке 2-1. Мастер МощностьПоставка входного и MPG модуля и шагового модуля управления имеют одинаковое основание. Предельных значенийESTOP и другие входные модули, а также контроль скорости вращения шпинделя выход/M3/M8/M10 и другиеВыходные модули имеют одинаковые заземления, в которых используется электрическая изоляция среди них. ВLimits ESTOP и другие входные модули соединены с тем же положительным. Внутренний вОборудование обеспечивает 12 В как общий + порт, без требования внешнего питанияИсточник света. Что касается порта скорости вращения шпинделя, возьмите выходное основание для справки и выход 0-10 вРегулируемое напряжение при использовании регулировки скорости вращения шпинделя. Цифровой выходной порт M3/M8/M10Откройте сливной сигнала. Если требуется Внешнее подключение реле, необходимо взять выходЗемля для справки, таким образом обеспечивая внешний источник питания для реле.

Оборудование схема питания:

В целом, решение электропитания продукции промышленного контроля являетсяКомплекс. Он имеет много различных уровней земли. Теперь внутренняя структура питания этогоТовар описан следующим образом:Структура блока питания этого продукта как на картинке 2-1. Мастер МощностьПоставка входного и MPG модуля и шагового модуля управления имеют одинаковое основание. Предельных значенийESTOP и другие входные модули, а также контроль скорости вращения шпинделя выход/M3/M8/M10 и другиеВыходные модули имеют одинаковые заземления, в которых используется электрическая изоляция среди них. ВLimits ESTOP и другие входные модули соединены с тем же положительным. Внутренний вОборудование обеспечивает 12 В как общий + порт, без требования внешнего питанияИсточник света. Что касается порта скорости вращения шпинделя, возьмите выходное основание для справки и выход 0-10 вРегулируемое напряжение при использовании регулировки скорости вращения шпинделя. Цифровой выходной порт M3/M8/M10Откройте сливной сигнала. Если требуется Внешнее подключение реле, необходимо взять выходЗемля для справки, таким образом обеспечивая внешний источник питания для реле.

Главная страница:

Интерфейс программного обеспечения полностью содержит 3 страницы, включая главную страницу, страницу файлов иНа странице настройки. Теперь 3 страницы описаны следующим образом
