Cnc щит Uno-R3 доска 4Xa4988 драйвер комплект с теплоотвод для Arduino гравер 3d принтер

Описание

Использует съемные A4988 или DRV8825 совместимые Шаговые драйверы.
Плата расширения используется для резьбы, 3 d принтер драйвер Плата расширения
GRBL 0,8 совместимость. (Прошивка с открытым исходным кодом, работающая на Arduino-UNO, которая превращает команды G-code в шаговые сигналы)
Шпиндель ЛКМ и направляющие штифты, 4-осевая машина поддержка (X, Y, Z, может дубликат X, Y, Z или сделать полный 4th оси с пользовательская прошивка с помощью шпильки D12 и D13)
Компактный дизайн. Шаговые двигатели можно подключить с 4 контактными коннекторы molex или припаянные на месте
Особенности: обратите внимание, что это разобранный комплект и необходимы базовые навыки пайки.
Драйвер шагового двигателя A4988:
Схема теплового отключения: Да
Защита от кроссовера тока: Да
Наземная защита неисправностей: Да
Защита от короткого замыкания: Да
Совместимая логическая поставка: 3,3 В и 5 В
Пять режимов выбора шагов: полный, 1/2, 1/4, 1/8 и 1/16
Особенности:
1. Смешайте с медленными режимами разложения тока.
2. Внутренний UVLO и низкий RDS (On) выход.
3. Автоматическое обнаружение/Выбор режима отключения тока.
4. Синхронная ректификация для низкое энергопотребление.
5. Предупреждение: Подключение или отключение шаговый двигатель, в то время как в том случае, если водитель приведенный в действие может разрушить драйвер.
Uno R3 платы:
MCU: ATmega328
Скорость работы часов: 16 МГц
Интерфейс USB: ATmega16U2
Рабочее напряжение: 5 В
I-I/O pin выходной ток: 40 мА макс
Выходной ток 3,3 В: 150 мА макс
Цифровые контакты ввода/вывода: 14 (включая 6 с возможностью ШИМ)
Аналоговые входные контакты: 6
EEPROM: 1 Кб
Статическая оперативная память (S ram): 2 Кб
Флэш-Память: 32 КБ
Цвет: цвет, как показано на рисунке
Материал: печатная плата
Размер: 20x15x10 мм
Посылка в комплект входит:
1 x Uno-R3 доска
1 х щит с ЧПУ
4 x A4988 Драйвер шагового двигателя
4 х теплоотвода

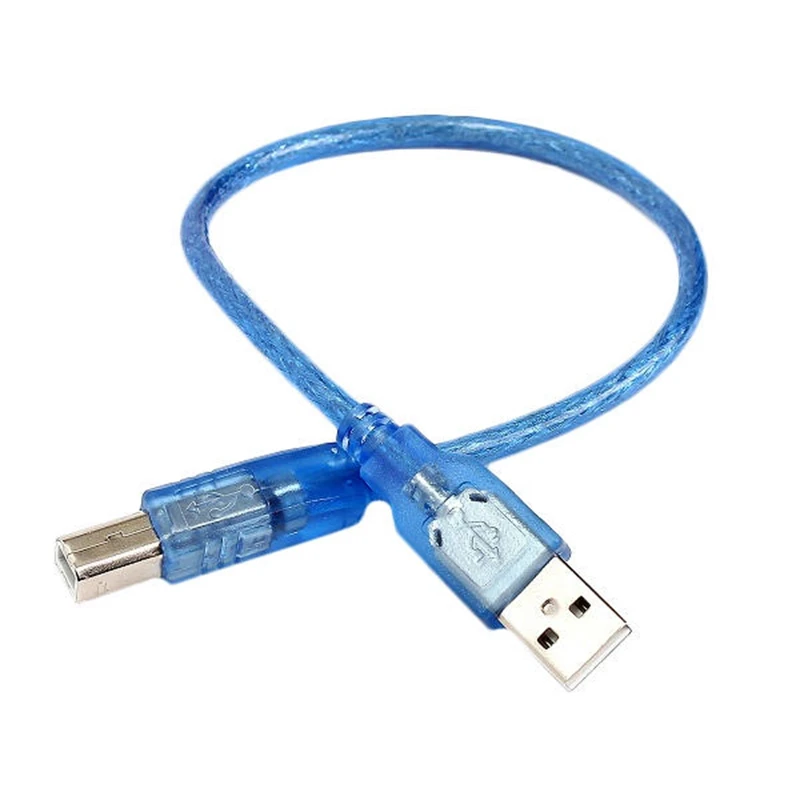

USB кабель (1 шт.);
1x40-контактная шина иглы
Только вышеуказанный пакет, другие продукты не включены.
Примечание: световая съемка и различные дисплеи могут привести к тому, что цвет изделия на картинке немного отличается от реального. Допускается погрешность измерения: +/-1-3 см.
