Описание

D-50b 50 Вт двойной выходной блок питания 5 В 24 В коммутация питания

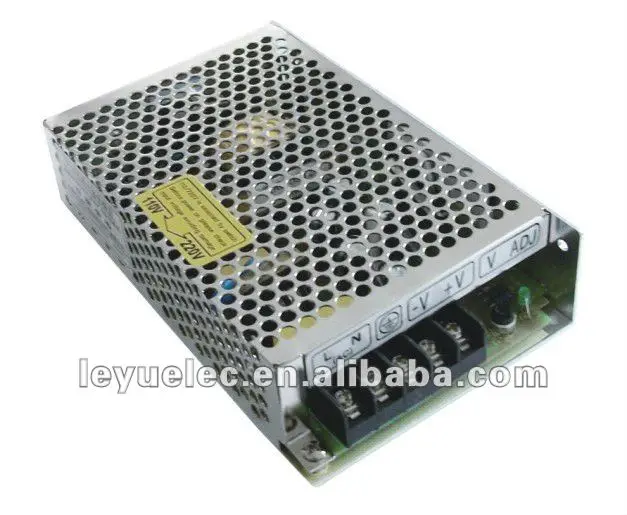

D-50b 50 Вт двойной выход источника питания 5 В 24 В импульсный источник питания

50 Вт двойная Выходная коммутация питания D-50 серия

Особенности:
Высокая эффективность, высокая надежность, низкая стоимость
Диапазон входного сигнала, выбранный с помощью переключателя
Защита: короткого замыкания/над нагрузкой
100% полная нагрузка сжигание-в испытании
Охлаждение с помощью бесплатной воздушной конвекции

Фиксированная частота переключения при 24 кГц
Гарантия 1 год

Технические характеристики
Выход
Модель	D-50A		D-50B
Выход номер	CH1	CH2	CH1	CH2
DC Напряжение	5 В	12 В	5 В	24 В
Номинальный ток	6A	2A	6A	1A
Текущий диапазон	1-6A	0.3-2A	1-6A	0.2-1A
Номинальная Мощность	54 Вт		54 Вт
Пульсация и Шум	50mVp-p	100mVp-p	50mVp-p	100mVp-p
Напряжение adj. Диапазон	Ч1:-5%, + 10%		Ч1:-5%, + 10%
Напряжение толерантности	± 2%	+ 5%,-8%	± 2%	± 8%
Настройка, подъем, время удержания	200 мс, 50 мс, 20 мс при полной нагрузке
Вход
Напряжение диапазон	85 ~ 132vac/170 ~ 264vac, выбранный по коммутатору 47 ~ 63 Гц; 240 ~ 370в
Переменного тока	1.3a/115 В 0.65a/230 В
Эффективность	73%		73%
Пусковой ток	Холодное начало 18А/115 В 36а/230 В
Ток утечки	<0.5mA/240VAC
Защита
Над нагрузкой	105% ~ 150%
	Тип защиты: отключение напряжения o/p, recovers автоматически после устранения неисправности удалено
Среда
Рабочая температура., Влажность	-10 Темп. ~ + 60 Темп.; 20% ~ 90% RH
Температура хранения., Влажность	-20 Темп. ~ + 85 Темп; 10% ~ 95% RH
Temp. Коэффициент	±0 0. 03%/Темп. (0 ~ 50темп.)
Вибрации	10 ~ 500 Гц, 2 г 10 мин.. /1 цикл, период для 60 мин., каждый по x, y, Zaxes
Безопасность
Выдержать Напряжение	I/p-o/p: 1.5 kvac I/p-fg: 1.5 kvac o/p-fg: 0.5 kvac
Сопротивление изоляции	I/p-o/p, i/p-fg, o/p-fg: 100 м Ом/500В DC
Стандарт
Детская безопасность Стандартный	Дизайн обратитесь к ul1012
EMC Стандартный	Дизайн см. fcc part15 J проводимость
Другие
Размеры	*1599738 мм (Д Ш * В)**
Вес	0.53 кг
Упаковка	24 шт./13.6 кг/0.75 cuft
Примечание
1. все параметры, не упомянутые специально, измеряются при вводе 230vac, номинальной нагрузке и 25 темпах. Температуры окружающей среды. 2. пульсация и шум измеряются на 20 мГц полосы пропускания с помощью 12 ”витой пары-провода прекращены с 0.1 μ & 47μ параллельный конденсатор. 3. терпимость: включает в себя установление допуска, линейное регулирование и регулирование нагрузки.
