Описание:
Портативный осциллограф для ПК 25 МГц Пропускная способность 100 MS/с
Особенности:
Полоса пропускания 25 МГц, частота дискретизации 100 MS/с, длина записи 5 K.

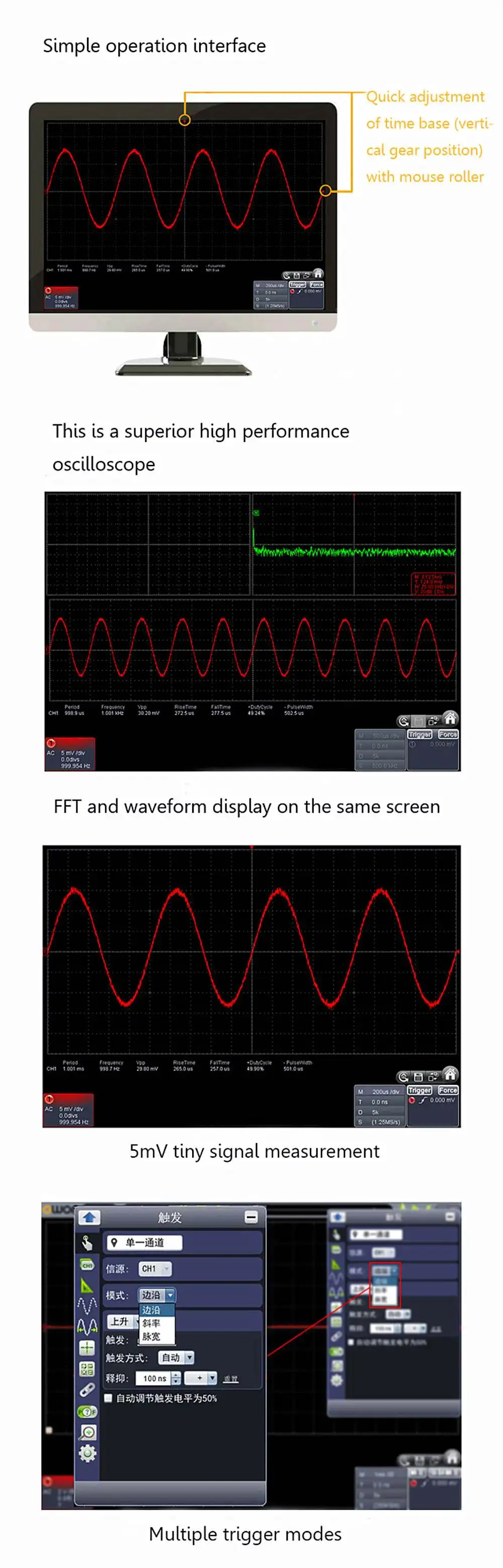

Функция FFT, инженерный дизайн человека.
Режим мульти-действия через креативный трекбол, опция мульти-съемки: край, наклон и пульс.
5 мВ совместимый микро сигнал.
USB шина и дополнительная Изолированная функция USB.
Легкая портативность, карман.
Технические характеристики:
| Модель | RDS1021 | RDS1021I (I = изоляция) |
| Изолированной функции | Нет | Да |
| Группа | 25 МГц | |
| Для отбора проб | 100MSa/s | |
| Горизонтальная шкала (s/div) | 5 NS/div-100 s/div, шаг 1-2-5 | |
| Времени нарастания импульсов | ≤14ns | |
| Длина записи | 5 K | |
| Вход муфта | DC, AC и GND | |
| Вход сопротивление | 10 МОм ± 2% (X 10), 1 МОм ± 2% (X1) | |
| Вход постоянной ёмкости, универсальный конденсатор | 25пф ± 5пф (X10), 40пф ± 5пф (X1) | |
| Максимальное входное напряжение | 50 в (PK-PK) (DC + AC, PK-PK) | 400 В (PK-PK) (DC + AC, PK-PK) |
| DC точность усиления | ± 3% | |
| Точность DC (средняя) | В среднем ≥16: ± (3% Чтение + 0,05 div) для V | |
| Аналоговый группа | 25 МГц | |
| Зонд коэффициент затухания | 1X, 10X | |
| Отклик НЧ (AC,-3 дБ) | ≥10hz | |
| Интерполяция | Sin (x)/x | |
| Перемещения | ± 10 отделов | |
| Точность интервала (T) (полная полоса пропускания) | Только: ± (1 интервал времени + 100 ppm x Чтение + 0.6ns), среднее> 16: ± (1 интервал времени + 100 ppm x Чтение + 0.4ns) | |
| Вертикальный Разрешение | (A/D) 8 бит | |
| Вертикальной чувствительностью | 5 мВ/div-5 в/Див | |
| Тип триггера | Края, импульсы, наклон | |
| Режим съемки | Авто, нормальный, простой | |
| Уровень триггера | Деления ± 5 от центра экрана | |
| Режим приобретения | Образец, обнаружение и средний | |
| Курсор измерения | V и T между курсорами | |
| Автоматическое измерение | Vpp, Vavg, Vrms, Freq, period, Vmax, Vmin, Vtop, Vbase, Vamp, rise time, rise time, fall time, + width,-wide, + duty, high resistance | |
| Сигналов математика | БПФ | |
| Связь интерфейс | USB2.0 | |
| Размеры (Ш * В * Г) | 150*20*18 мм/5,9*0,8 * 0.7in | |
| Вес | 200 г (прибл.) | |
| Мощность питания | USB | |
Посылка включает в себя:

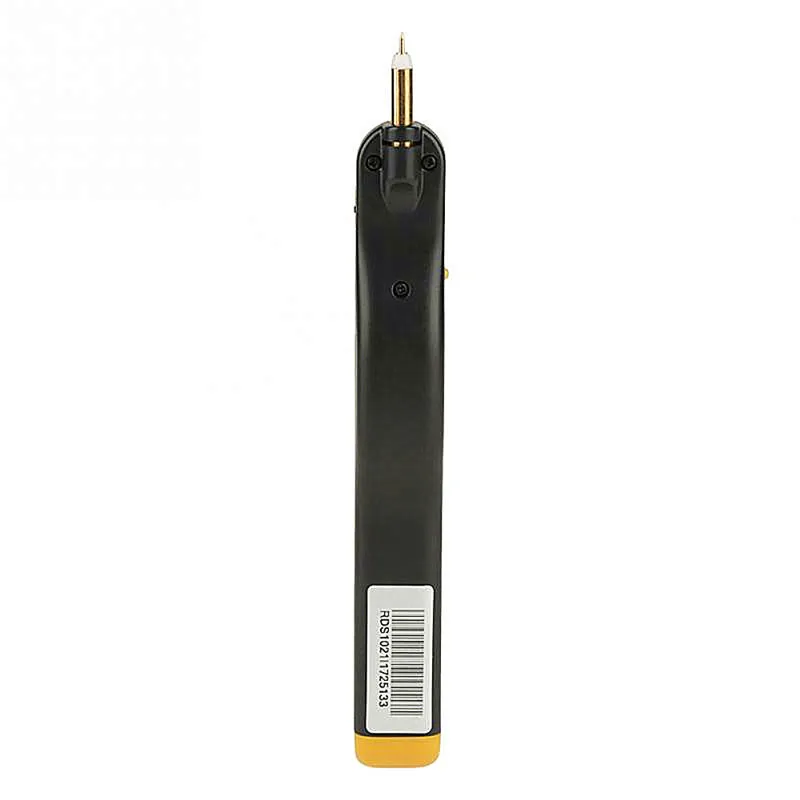

1 x осциллограф

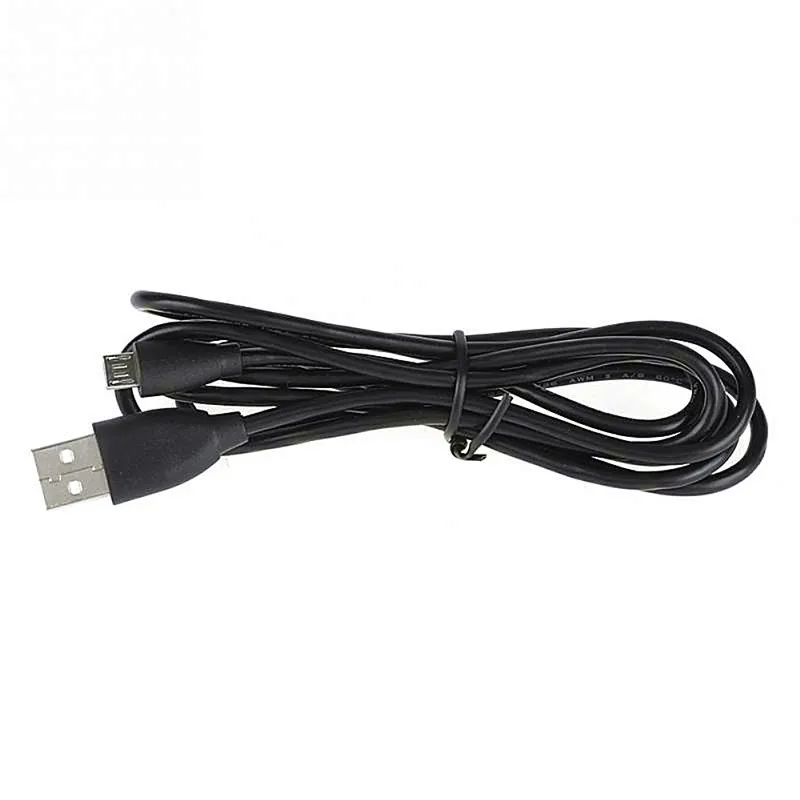

USB кабель (1 шт.);
1 х U диск
1 x зажим заземления
Руководство по эксплуатации на английском языке-1 шт.
Характеристики
- Бренд
- DANIU
- Материалы для самостоятельного изготовления
- Электрический
- Разрешение дисплея
- Other
- Номер модели
- Portable Pen Type Oscilloscope
- Размер дисплея
- Нет
- Съемные элементы питания
- Нет
- Цифровых каналов
- Other
- Ширина браслета
- Other
- Частота дискретизации в реальном времени
- 100msa/с
