Описание

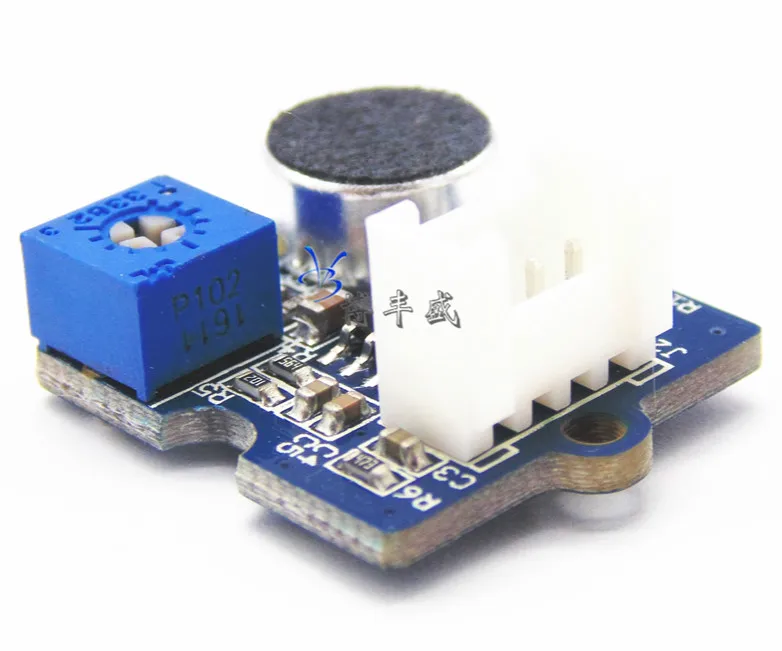

Датчик шума модуль обнаружения звука датчик шума Arduino

Роща-Датчики громкости предназначены для обнаружения громкости звуков окружающей среды.Он основан на усилителеLM2904И встроенный микрофон, он усиливает и фильтрует высокочастотные сигналы, полученные от микрофона., и выводит положительный сигнал., и так далее.ArduinoОбнаружение сигнала. Его выходное значение зависит от уровня звука.Чтобы избежать ненужных помех сигнала, входной сигнал будет фильтроваться дважды в модуле.В конце, также есть спиральный потенциометр., выходное усиление можно отрегулировать вручную.

Датчик шума модуль обнаружения звука датчик шума Arduino

Характеристики продукта

•РощаСовместимый интерфейс

•Источник питания широкого диапазона диапазон напряжения

•Встроенный фильтрация сигналов

•Регулируемое усиление по винтовой потенциометр

Продукт Параметры

Предмет	Минимум	Типичное	Максимальная	Компания
Напряжение	3,5	5,0	10	Постоянный ток
Рабочая частота	50	-	20000	Гц
Чувствительность	-48	-	66	ДБ
Отношение сигнал/шум	> 58			ДБ
Выход диапазон сигнала	Цифровой сигнал(0-1023)			/

Характеристики продукта и пункт;

Рабочее напряжение: 3,5 ~ 10 В постоянного тока Рабочая частота: 50 ~ 2000 Гц Чувствительность:-48 ~ 66 дБ SNR:> 58 дБ Диапазон выходного сигнала: аналоговый сигнал (0-1023)

Наконечник

Aboutgroveдля получения более подробной информации о модулях, пожалуйста, обратитесь к Grow system

Поддержка платформы и пункт;

Ориентации и amp; para;

Используйте Arduino и para;

Аппаратное подключение и пункт;

Модуль использует chipsLM2904Amplify электронные сигналы, генерируемые мини-микрофоном. Последний, вы получите аналогово-цифровое значение преобразования. Мы постараемся прочитать выходное значение.

Ad locum, мы покажем вам это с помощью простой демонстрации. В первую очередь, вам необходимо подготовить следующее:

Seeeduino V4	Роща-громкость Сенсор	Базовая плата

Как показано на следующем рисунке, Подключение Датчика громкости к аналоговому порту роща-Базовая платаA0。

Датчик шума модуль обнаружения звука датчик шума Arduino

Используйте USBThe линии передачи данных Arduino/seeduino Подключение к ПК.

Программа и amp; para;

Скопируйте и вставьте следующий код в новый Arduino, чтобы изменить страницу.

Int val; void setup () {Serial. begin (9600);} void loop () {analigread (0); delay (10); val = analigread (0); Serial. println (val); задержка (200);}

Загрузить код Затем включите серийный монитор для наблюдения за выходом. При выдувании воздуха на датчик, мы можем видеть, что значение изменило много.

Датчик шума модуль обнаружения звука датчик шума Arduino

Это тест скриншот осциллографа.Синяя линия-это оригинальный сигнал от микрофона. Желтый-это входной сигнал датчика громкости. Это исходный сигнал, выданный модулем.

Затем дуйте в датчик.:

Датчик шума модуль обнаружения звука датчик шума Arduino

Поговорите с этим датчиком:

Датчик шума модуль обнаружения звука датчик шума Arduino

UseRaspberry Pi & para;

Аппаратное подключение и пункт;

Во-первых, вам нужно подготовить следующее.

Raspberry pi	Роща-дхт сенсор pro	Grovepi +

Купи прямо сейчас	Купи прямо сейчас	Купи прямо сейчас

Необходимо настроить среду разработки, в противном случае следуйте инструкциям по полной конфигурации.

Через использование ofgroveConnecting провода вставить sensorsGrovepiSocketA0Порт 。 Датчик шума модуль обнаружения звука датчик шума Arduino

Программа и amp; para;

Перейдите в демонстрационный каталог:

Cd yourpath/GrovePi/программное обеспечение/питон/

Найдите эту линию кода

Nano grove_loudness_sensor.py # "Ctrl + x" для выхода #

Импорт времени импорт grovepi # Подключение Датчика Гроув к аналоговому порту A0 # SIG, NC, VCC, GND Loudness _ sensor = 0, в то время как True: попробуйте: # прочитайте датчик уровня звука _ значение = grovepi. аналог (громкость _ датчик) печать "датчик _ значение =", датчик _ значение времени. sleep (. 5) Кроме IOError: печать "Error"

Выполнить этот пример

Sudo python grove_loudness_sensor.py
