Описание
Тип 1: чехол с чувствительностью 5 в 2 мВ/в
Type2: с Чехол возбуждения, алюминиевая крышка, 10В чувствительность 2mV автомобильный нипель
Тип 3: чехол с чувствительностью 10 в 1 мВ/в
Тип 4: чехол с чувствительностью 10 в 1,5 мВ/в
Тип 5: с корпусом возбуждения 5 в чувствительность 1,5 мВ/в
Тип 6: с корпусом возбуждения 10 в чувствительность 3мВ/в
Тип 7: чехол с чувствительностью 5 в 3 мВ/в
Тип 8: без возбуждения корпуса 10 в чувствительность 1МВ/в
Тип 9: возбуждение без чехол 10 в чувствительность 2 мВ/в
Тип 10: возбуждение без чехол 10 в чувствительность 3 мВ/в
Type11: без корпуса возбуждения 5 V Чувствительность 2mV автомобильный нипель
Тип 12: чехол с чувствительностью 5 в 1 мВ/в
Передатчик (Передатчик) Выходной сигнал датчика преобразуется в сигнал, распознаваемый контроллером. (или преобразуйте немощный вход от датчика в электрический сигнал и увеличивайте одновременно для дистанционного измерения и управления сигналом Источник) конвертер 。 датчик и передатчик вместе образуют Автоматический Контроль источника сигнала. 。 различные физические количества требуют различных датчиков и соответствующих передатчиков. существует много видов передатчиков, передатчики, используемые в промышленных инструментах управления в основном имеют температурные передатчики., передатчик давления, передатчик потока, передатчик тока, передатчик напряжения и т. Д.Этот продукт находится в исследованиях и разработках, дизайн принимает во внимание требования длительной стабильности и анти-помех в практическом применении промышленной области контроля. анти-помехи, улучшенные улучшения были сделаны в стабильности и других моментах, этот продукт может быть лучше применен к промышленным контрольным полям и другим суровым случаям, требующим аналогового выхода.
Преимущества
Во-первых, для напряжения источника питания используется многократная фильтрация, эффективно гарантирует стабильность напряжения питания; во-вторых, входной сигнал фильтруется на высокой частоте., стабильная и надежная фильтрация шумов, таких как высокочастотные сигналы.Этот продукт находится в исследованиях и разработках, дизайн принимает во внимание требования длительной стабильности и анти-помех в практическом применении промышленной области контроля.
Может быть output0-5V 、0-10 VAnd4-20mA.
Применение:Датчик -- усилитель -- PLC/модуль сбора/инструмент/микрокомпьютер с одним чипом и т. Д.Технические параметры

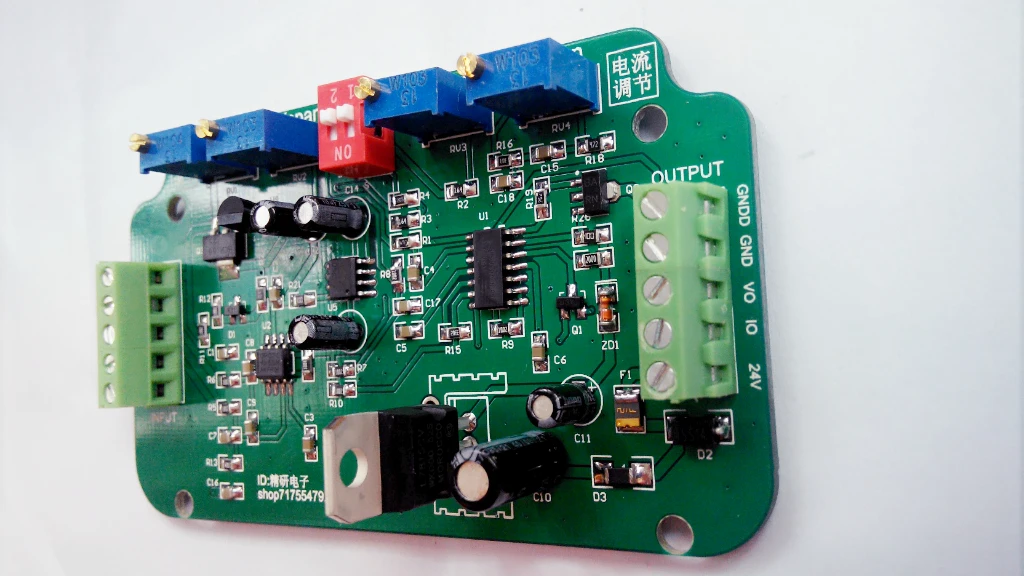

·Используйте специальные инструменты и счетчики, дизайн усилителя чип для взвешивания датчика, высокая производительность
· Фильтр источника питания с помощью индуктивности и емкости, эффективно фильтрует помехи пульсации мощности。
·Напряжение питания: 24VDC
·Высокая точность op amp цепи, высокая точность, хорошая стабильность
·Источник питания имеет обратную защиту, функцию защиты от перенапряжения
·Подходит для взвешивания, натяжного давления, использования различных датчиков напряжения, таких как крутящий момент.
· Размер доски: 9*5,2*2,5См。

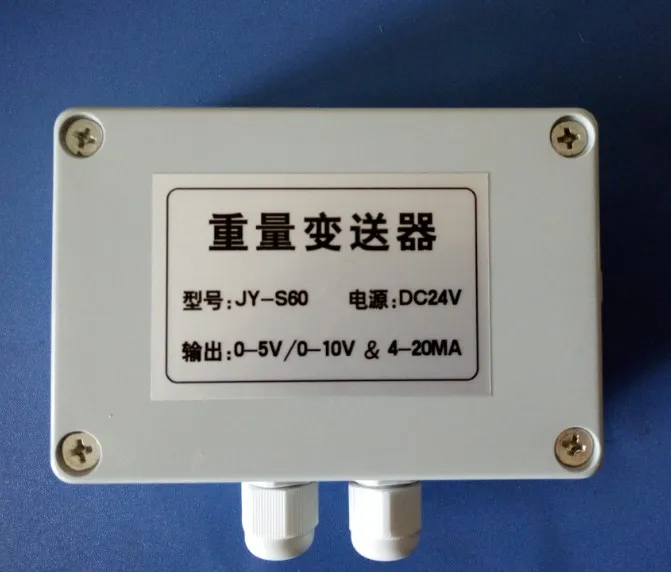

·Оболочка и проволочные соединения являются водонепроницаемыми, хорошая герметизация, подходит для суровых условий
·Пластиковый корпус, прочный и прочный, хорошая защита от помех
·Высокая точность op amp цепи, высокая точность, хорошая стабильность
·Источник питания имеет обратную защиту, защита от перенапряжения, функция защиты от перегрузки по току
·Подходит для взвешивания, натяжного давления, использования различных датчиков напряжения, таких как крутящий момент.
·Рабочее напряжение: 12-24VDC
·Выходной сигнал: 0-5 В, 0-10 В, 4-20 мА
·Входной сигнал: Датчик чувствительности 1.0мв/В, 2.0мв/в(Какой тип снимать?)
·Выходное Возбуждение: выходное напряжение возбуждения 5В/10В(E +) (какой тип снимать?)
·Диапазон рабочих температур:-20-80 ℃
·Влажность рабочей среды: 10% RH-90 % относительной влажности (без конденсации)
·Точность: Better0.2 % F. S
Шестерни выбор
Поворотный переключатель1Набрать номерOFFВремя,VOВыход0-5 V,1Набрать номерНаВремя,VOВыход0-10 V, Поворотный переключатель1Номер и2Количество набранаOFFВремя,VOВыход0-5 V,Ввода/выводаВыход4-20mA。 Выходной ток и выходное напряжение другой терминал isGND, то есть, деление отрицательных полюсов с блоком питания 。
1.Установка нуля
1: Регулировка напряжения во-первых, система находится в пустом состоянии., регулируемый потенциометр обнуления напряжения (Vzero) для регулировки нулевой точки 。 измерительный выход с multimeterVO Напряжение, пусть значение индикатора будет максимально приближены к zero точечный индикатор значение 。
2: Регулировка тока, во-первых, система находится в пустом состоянии., регулируемый тока нулевой точки потенциометр (Izero) измерительный выходной ток с мультиметр переменного тока blockingIO, старайтесь держать его close4mA 。
2.Регулировка усиления
1: Напряжение полной регулировки нагрузки системы с определённым значением веса (рекомендуемый диапазон: 80% ~ 100% FS), значение выходного напряжения рассчитывается в соответствии с пропорциональной связью между нагруженным весом и максимальным значением взвешивания., выход монитора с цифровым мультиметром, полный потенциометр вращающегося напряжения (Vspan) Отрегулируйте полный выход 。
2: В настоящее время полная Регулировка нагрузки система с определенное значение веса (рекомендуемый диапазон: 80% ~ 100% FS), значение выходного тока рассчитывается в соответствии с пропорциональной связью между нагруженным весом и максимальным значением взвешивания., выход монитора с цифровым мультиметром, вращающийся текущий полный потенциометр (Ispan) Отрегулируйте полный выход, попробуйте сохранить его close20mA 。
3.Повторная проверка
Уменьшает общий вес системы в холостом ходу, оборот в минуту (состояние просим учитывать, что в связи с замерами ноль выход; нагрузки определенный вес значение, измерить, является ли выходное напряжение соответствует ожидаемое увеличение 。 в том случае, если он не соответствует, пожалуйста, настройте снова 。
Обработка сигналов
Хороший передатчик, прежде всего, фильтрация должна быть сделана хорошо., этот модуль принимает индуктивность + фильтрацию конденсатора, может эффективно подавить мощность пульсации помех, с перегрузкой по току и анти-обратной защитой
