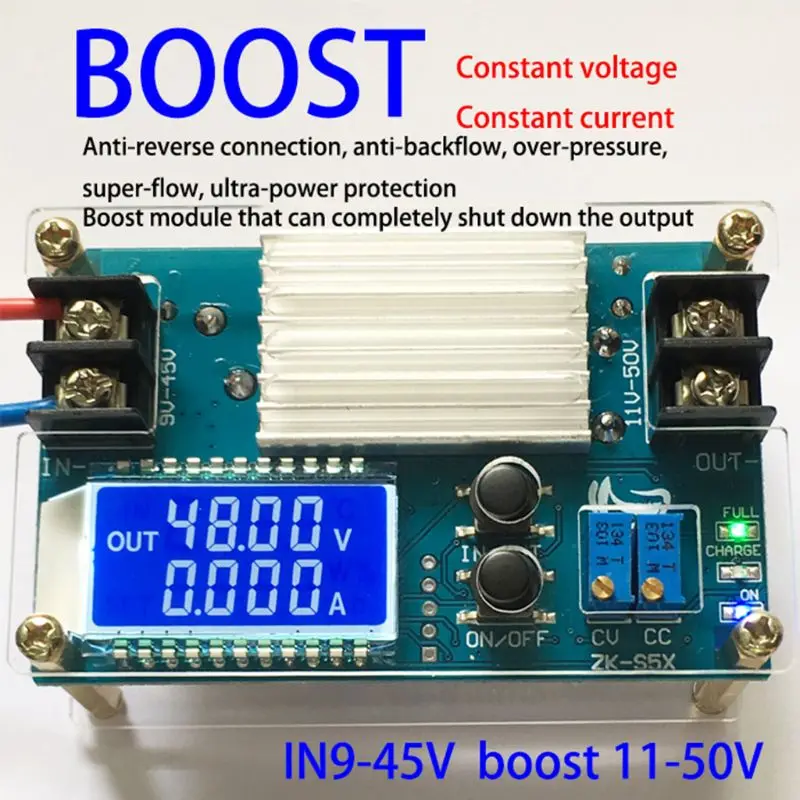

DC 10-50V повышающее напряжение постоянного тока 5A модуль питания DC-DC зарядки батареи lcd Display63HF

Описание

Повышающий постоянный напряжение постоянного тока модуль питания DCDC батарея зарядки ЖК-дисплей 5A Boost модуль (постоянное напряжение постоянного тока ЖК-дисплей с кристаллом чехол) 1. Основные характеристики 1,1. Кнопка может полностью выключить выход! Из-за специальной конструкции boost выходное напряжение-это входное напряжение после выключения традиционного модуля boost. Этот продукт устраняет эту проблему. 1,2. Способность самозащиты, традиционный модуль boost легко сжигать в условиях запуска нагрузки, установка выходного напряжения ниже входного напряжения, регулирование выходного напряжения слишком высокое и т. Д. этот модуль устраняет эти проблемы и добавляет больше функций защиты. Входной конец Анти-обратная защита, обратное соединение не сгорит; есть функция анти-обратного потока, вы можете непосредственно зарядить аккумулятор; еще одна защита от перегрузки по току и перенапряжения. 1,3. Широкий диапазон напряжения, до 50 В. 2. параметры продукта Входное напряжение: 9-45 В (когда входной ток большой, обратите внимание на частичное напряжение на входной линии питания) Выходное напряжение: 11-50 в, заводская выходная мощность составляет около 15 В (входное напряжение выше выходного напряжения, интерфейс ERR будет отображаться, И выходное напряжение должно быть увеличено) Выходной ток: максимальный 5А (менее 90 Вт), выход выше 5А или 90 Вт, автоматическая защита. Выходная мощность: Естественное тепловыделение 90 Вт (в пределах 5 а) дисплей напряжения: разрешение 0,05 В, диапазон 0-50 в, фактическая погрешность ± 0,3 в (для клиентов со строгими требованиями к точности) Отображение тока: разрешение 0.005A, диапазон 0-5A, фактическая погрешность ± 0.1A (для клиентов со строгими требованиями к точности) Рабочий ток: Около 30 мА Входное обратное соединение Защита: да выходной конец защита от обратного потока: Да защита от короткого замыкания: Да Размер: длина * ширина * высота 82*52*41 мм Вес: 93 г 3. функция Описание 3,1. Модуль имеет вход/выход, ВКЛ/ВЫКЛ Две кнопки: Кнопка Вкл/Выкл переключает входное напряжение и выходное напряжение дисплея, длительное нажатие может переключать выходной ток выходной мощности дисплея; кнопка включения/выключения управления выходом ON или OFF, каждый раз, когда состояние вывода по умолчанию выключено. 3.2.CC потенциометр используется для установки зарядного тока, вращения по часовой стрелке, может увеличить зарядный ток, настройка значения тока должна быть установлена после подключения аккумулятора, не может напрямую выключить настройку выхода; загорается индикатор заряда батареи (красный), полный индикатор (зеленый) Загорается при заполнении; правый потенциометр CV используется для установки выходного напряжения и поворота по часовой стрелке для увеличения выходного напряжения. Индикатор OUT-это индикатор выходного состояния, который загорается при наличии напряжения на выходе, в противном случае он выключен. 4. Как использовать 4,1. Используйте в качестве обычного повышающего модуля с защитой от перегрузки по току (1) Отрегулируйте устройство постоянного напряжения CV так, чтобы выходное напряжение достигло нужного напряжения. (2) Отрегулируйте потенциометр регулировки тока CC для более чем 20 витков. Отрегулируйте потенциометр CC по часовой стрелке, чтобы выходной ток мог достигать значения защиты от перегрузки по току, которое вы хотите установить. Если интерфейс ERR отображается после подключения нагрузки, то Отрегулируйте потенциометр CC по часовой стрелке. Увеличьте предельный ток. 4,2. Использовать в качестве зарядного устройства для аккумулятора модуль без функции постоянного тока нельзя использовать d для зарядки аккумулятора. Поскольку разница в напряжении между аккумулятором и зарядным устройством, которое потребляет электричество, является большой, зарядный ток слишком большой, что приводит к повреждению аккумулятора. Поэтому аккумулятор должен заряжаться постоянным током в самом начале и автоматически переключаться обратно на постоянное напряжение зарядки при зарядке в определенной степени. (1) Определите плавающее напряжение заряда и зарядный ток аккумулятора, который вам нужен, и Отрегулируйте выходное напряжение на напряжение зарядки; (2) сначала поверните потенциометр CC против часовой стрелки более чем на 20 поворотов, подключите аккумулятор, поверните потенциометр CC по часовой стрелке, И постепенно увеличивайте зарядный ток до необходимого вам зарядного тока. 5. Примечание 5,1. Вход модуля-отключение и выход-короткий, в противном случае функция постоянного тока будет неправильной. 5,2. Пожалуйста, убедитесь, что Мощность блока питания больше, чем мощность, требуемая выходной нагрузкой. Пожалуйста, уменьшите энергопотребление, когда модуль горячий! 5,3. Пожалуйста, внимательно прочитайте описание товара перед использованием. Повреждения, вызванные неправильным использованием, не будут компенсированы. 5,4. Не поддерживается настройка значения постоянного тока путем сокращения выходного напряжения. 6. Посылка включает в себя 1 * Модуль питания постоянного тока 5А
