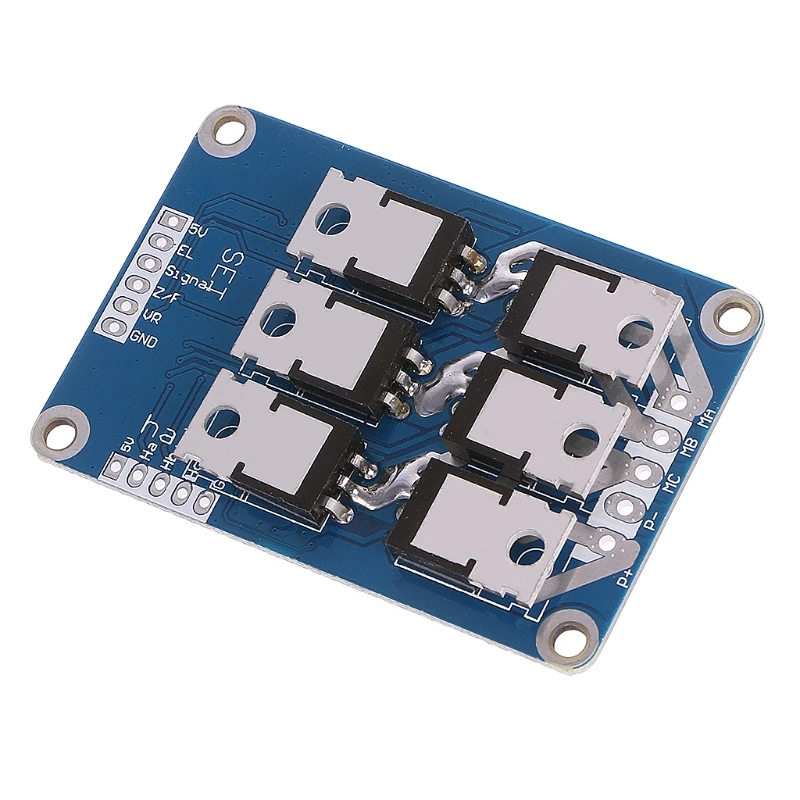

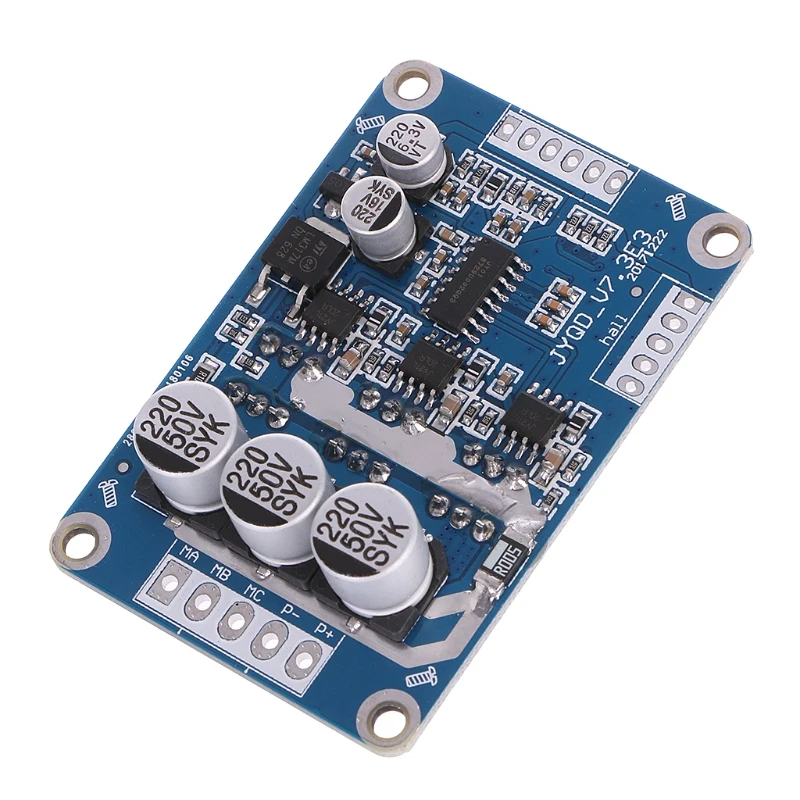

DC 12 V-36 V 15A 500W бесколлекторный мотор контроллер зал BLDC драйвер платы 875F

Описание

Технические характеристики:
Рабочее напряжение: DC 12 V-36 V
Рабочий ток: <= 15а
Мощность драйвера: <= 500 Вт
Напряжение скорости: 0,1 V-5 V
Рабочая температура:-40-85 °C
Влажность: 90% относительной влажности
Защита от ветра и: Да
Включите Управление: Да
Защита от перегрузки по току: Да
Рулевое управление: Да
Сигнал контроля скорости: Да
Размер: 63x42 мм/2,48x1,65"
Количество: купальное полотенце, 1 шт
Мощность терминал выхода:
VCC (положительный источник питания)
GND (отрицательный)
MC (фазы двигателя W)
МБ (фаз двигателя V)
МА (моторная фаза U)
Набор для контрольной стороны:
[GND] контрольный терминал
[VR] конец регулятора 0-5 в (соответствует 10% скорости мотора-100%)
[ZF] Управление задним ходом (подключение к 5 В или заземлению может заряжать направление вращения двигателя)
[M] татахометр импульсный выход (в зависимости от количества полюсов двигателя, соответствующего количеству импульсов на один оборот выходного числа)
[EL] включить контрольный терминал (подключен к 5 В ot заземления, затем 5 В, Заземление двигателя останавливается)
[5 в] 5 В клемма управления
Зал для терминалов зала:
[5 в] Мощность Холла положительная
[Ha] сигнал Холла
[Hb] сигнал Холла
[Hc] сигнал Холла
[GND] отрицательный зал
Проводка:
Терминал управления для набора:
1. методы управления скоростью двигателя: доступная скорость системы потенциометра также может быть подключена к контролю MCU, когда проводка управления потенциометром, средний штырь потенциометра подключен к порту скорости VR, потенциометр подключен к обоим концам 5 В и GND терминального напряжения более высокая скорость быстрее.
2. Методы управления рулем двигателя: Вы можете переключить управление можно также подключить к MCU управления, к GND в одном направлении, затем в одном направлении 5 В.
3. Импульсный сигнал скорости: высокий и низкий выход. IC не может понять информацию с запросом клиента.
Входы сигнала Холла для Холла:
Схема подключения показана, один соответствующий HA, HB, HC и на моторе, 5 в блок питания, подключенный к мотору hal сигналы положительные, GND источник питания отрицательный сигнал к моторному холлу.
Примечание: Из-за различных производителей мотора, чтобы сделать зал линии заказа не обязательно следуйте линии на доске, чтобы соответствовать последовательности, необходимо отрегулировать, пожалуйста, родители, которые обратите внимание! В случае неправильной линейки, не загружается правильно, ток или Запуск других явлений не открываются, заставленная использовать диск будет гореть!
Плата драйвера мотора 12-36 в вход питания постоянного тока, VCC положительный источник питания, GND источник питания отрицательный.
Методы электропроводки: бесщеточный двигатель постоянного тока для трех линий, соответствующие мА/у, МБ/В, мс/Вт
Советы:
Если вы используете менее 60 Вт, без дополнительного теплоотвода, обязательно добавьте более 60 Вт
Радиаторные плавники обеспечивают эффективность привода без понижения температуры слишком высокой будет сиять в постоянные повреждения! Размер теплоотвода может быть плохой окружающей среды (Рекомендуемая площадь охлаждающей поверхности больше 200 квадратных сантиметров)! при установке теплоотвода, необходимо обратить внимание на заднюю часть модуля 6 MOS изоляция труб, без изоляции, он будет приклеен к приводной пластине, постоянно поврежденной! Предлагает добавить Изоляционные Пленки, обе стороны изоляционного листа плюс термопаста!
Без розничной посылка
Посылка включает в себя:
1 х бесщеточный контроллер двигателя
