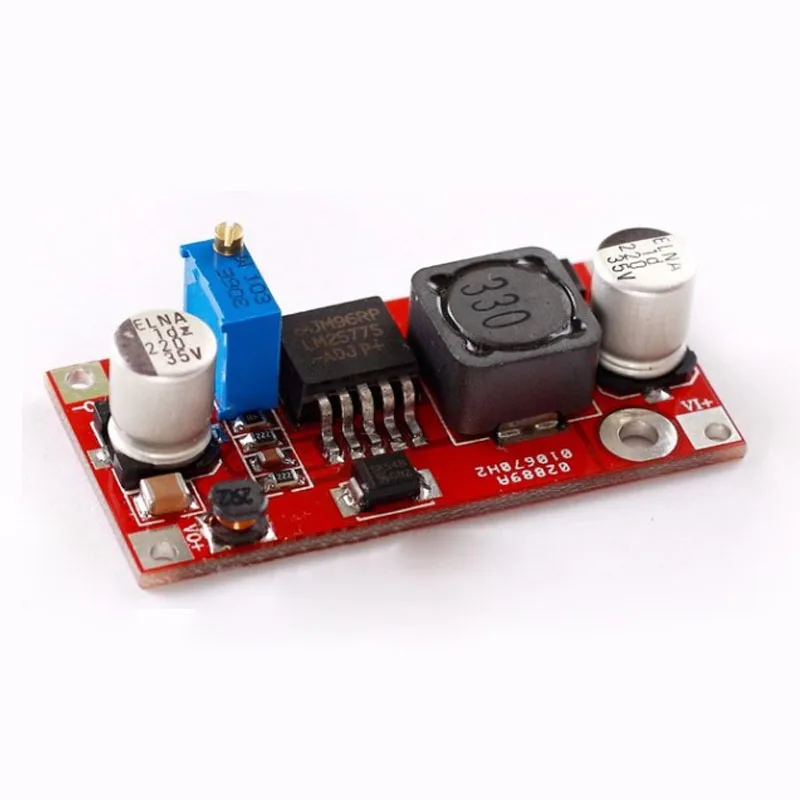

DC-DC Повышение модуль регулятор Boost плате Импульсные блоки питания 3-34 Rev. 4-35 LM2577 2577

Входной режим: VI + вход положительный, VI-вход отрицательный

Выход: Vo + выход положительный, во-выход минус

Регулировка: Подключение входной мощности (3-34 В, между) затем Используйте мультиметр для мониторинга выходного напряжения и регулировки потенциометра (вход левый, выходное правое, против часовой стрелки увеличивается, по часовой стрелке уменьшается)

Выходное напряжение: 4-35 В постоянно регулируется (строительство без нагрузки отладки) наше напряжение доставки по умолчанию 12 В для другого напряжения может быть скорректировано

Параметры модуля

Природа модуля: неизолированный модуль boost

Входное напряжение: 3-34 В

Выходное напряжение: (1) постоянно регулируется (4-35 В)

Выходной ток: 2.5a (MAX)

Входной ток: 3A (MAX)

Максимальная выходная мощность = входное напряжение * 2.5a * эффективность преобразования

Эффективность преобразования: Вход 5 В выход 12 В 0.5а КПД 84%

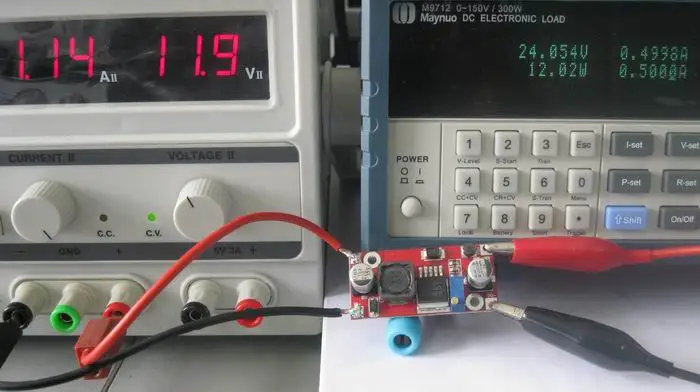

Вход 12 В выход 24В 0.5а КПД 89%
