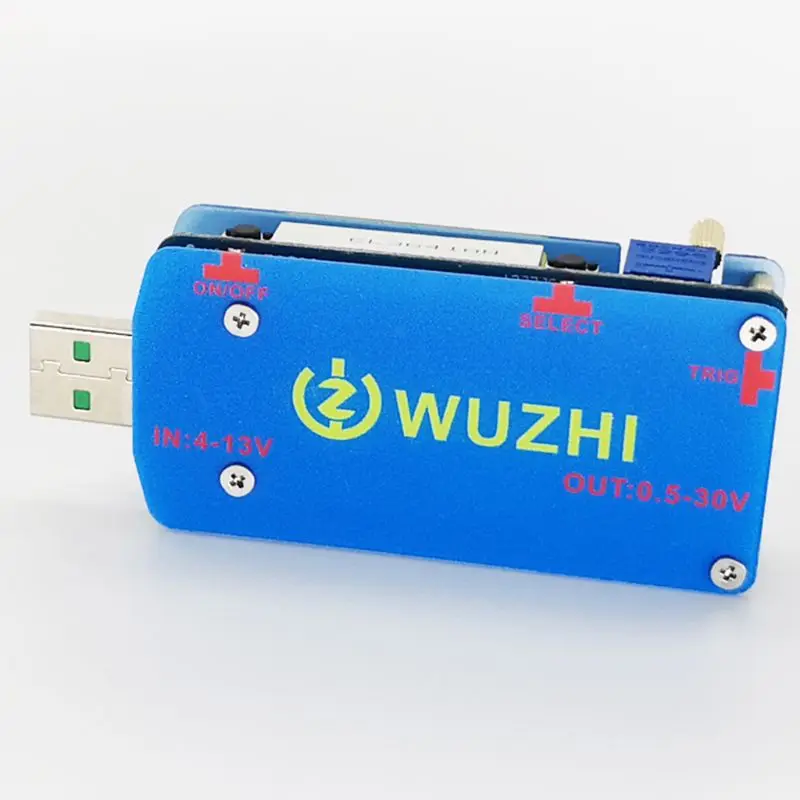

DC-DC USB Шаг вверх вниз Модуль питания быстрая зарядка Buck Boost Регулируемый 15 Вт

345 руб.

Описание

С парой 15 Вт USB регулируемый buck-boost источник питания 1-30 в Быстрая зарядка обман триггер вентилятор маршрутизатор

Описание:

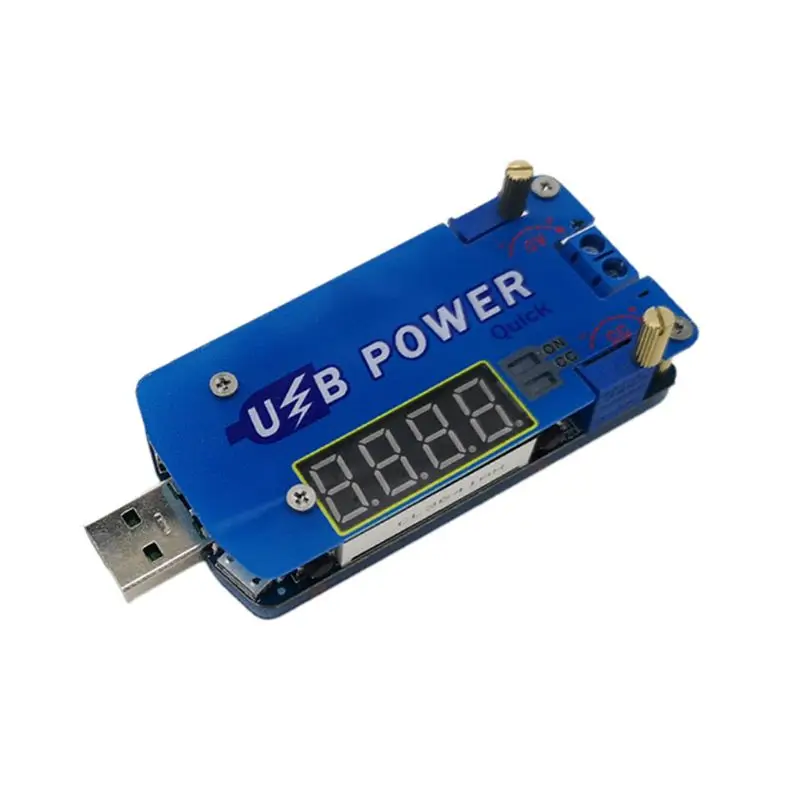

ZK-DP2F является постоянным регулируемым постоянным напряжением постоянного тока повышающий/понижающий модуль питания с светодиодный дисплеем цифровой трубки. он поддерживает быстрое зарядное устройство для QC2.0, QC3.0, AFC, FCP, SCP протокол быстрой зарядки. дисплей выходное напряжение, Выходной ток и выходная мощность. регулируемое выходное напряжение и ток. установите выходной ток для удовлетворения требований. его можно использовать как обычный модуль питания Buck, зарядное устройство и светодиодный драйвер постоянного тока. простой и эффективный, практичный.
Особенности:
Поддержка устройство для быстрой зарядки
Поддержка защиты от обратного потока
Поддержка постоянного напряжения постоянного тока
4-разрядный цифровой дисплей трубки
Три входа РЕЖИМА МОЩНОСТИ
Поддержка защиты от перегрузки по току
Поддержка защиты от перенапряжения
Поддержка Защита от превышения мощности
Поддержка защита от превышения температуры
Поддержка режим зарядки
Высокое разрешение
Множество параметров могут быть отображены в свою очередь
Удобный внешний корпус
Параметры:
Название продукта: ZK-DP2F USB CVCC быстрое зарядное устройство понижающий преобразователь напряжения
Входное напряжение для колодок: DC 4,0-13,0 в (Примечание USB вход)
Вход Напряжение для Тип разъема для зарядки: USB DC 5,0 V
Выходное напряжение: 0,5-30,0 В постоянного тока
Выход ток: 2A
Выходная мощность: 15 Вт (макс.)
Точность отображения напряжения: +/-0,1 в
Разрешение дисплея: 0,1 в
Диапазон отображения тока: 0 ~ 2.2A
Точность отображения тока: +/-0.05A
Текущее Разрешение дисплея: 0.001A
Точность емкости: 0,00 Вт ~ 15,0 Вт
Порог температуры защиты: 100 °
Эффективность преобразования: 95%
Рабочий ток: 30mA
Защита от короткого замыкания: Да
Защита от обратного потока: Да
Защита от перегрузки по току: Да
Защита от перенапряжения: Да
Защита от перегрузки: Да
Диапазон рабочих температур:-20 ° ~ 85 °
Диапазон рабочей влажности: 0%-95% относительной влажности
Размеры: 83*34*23 мм
Быстро Зарядное устройство Функция:
Поддержка умной функции обмана быстрой зарядки для решения проблемы недостаточного питания входного порта USB.
Поддержка основного протокола быстрой зарядки: QC2.0, QC3.0, AFC, FCP, SCP.
Пользователь может выбрать не обман или автоматически выбрать режим обмана.

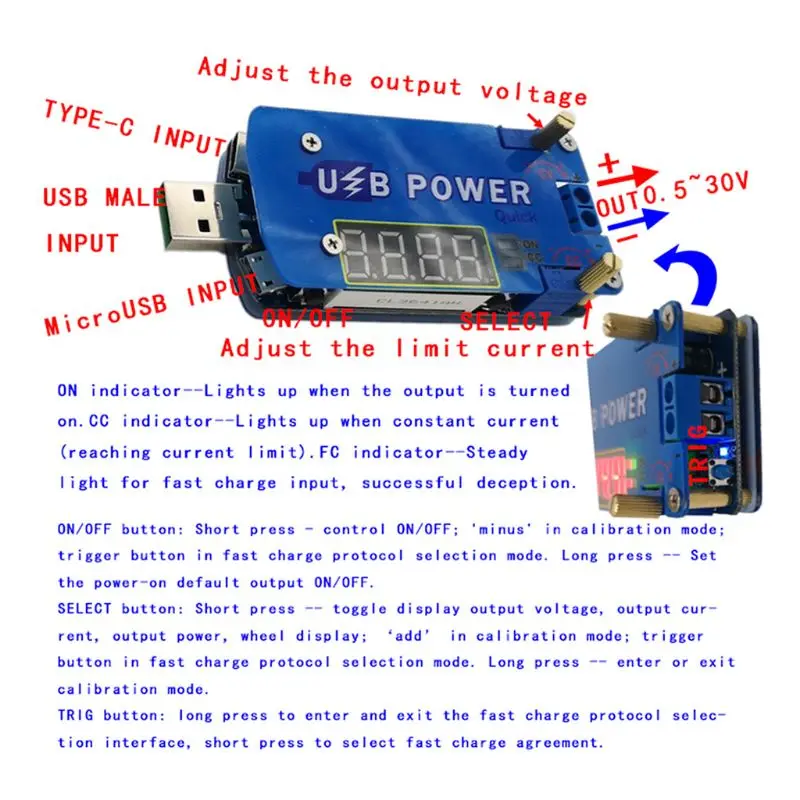

Кнопка/потенциометр/светодиодный Введение:
1>. Длительное нажатие означает, что нужно держать нажатие более 3 секунд.
2>. левая кнопка: Кнопка ВКЛ/ВЫКЛ. короткое нажатие используется для включения или выключения выходного напряжения в режиме отображения или «минус» в режиме калибровки или запуска быстрой зарядки в режиме выбора протокола быстрой зарядки. длительное нажатие используется для установки по умолчанию включения или выключения для следующего повторного включения в режиме отображения.
3>. правая кнопка: Выберите кнопку. короткое нажатие для переключения выходного напряжения, выходного тока, выходная мощность или отображение этих параметров в свою очередь в режиме отображения или как «плюс +» в режиме калибровки или Запуск быстрой зарядки в режиме выбора протокола быстрой зарядки. для входа в режим калибровки или выхода из него используется Длительное нажатие.
4>. Кнопка TRIG: короткое нажатие для выбора протокола быстрой зарядки. Долгое нажатие для входа или выхода из интерфейса выбора протокола быстрой зарядки.
5>. Потенциометр CV: Отрегулируйте выходное напряжение. Увеличьте выходное напряжение при вращении по часовой стрелке. Поверните потенциометр CV на 10 поворотов против часовой стрелки, если выходное напряжение не может быть настроено.
6>. потенциометр CC: Регулировка выходного тока. увеличьте выходной ток при вращении по часовой стрелке. примечание: он не сохраняет фиксированный выходной ток. когда ток нагрузки достигает заданного значения тока, модуль начинает фиксировать выходные данные этого значения. выходной терминал короткого замыкания при регулировке выходного тока.
7>. Светодиодный индикатор: зеленый индикатор выхода. Он включится, когда есть выход на выходе терминала. В противном случае он выключен.
8>. CC светодиодный: Красный постоянный ток на выходе индикатор. Он вступает в Постоянное Текущее состояние в тех случаях, когда ток нагрузки достигает заданной тока и CC постоянный ток индикатор включается.
9>. FC светодиодный: синий индикатор быстрой зарядки. Протокол быстрой зарядки после успешного обмана.
10>. Входной терминал: Есть три способа ввода:
10,1>. Способ 1: Стандартный Тип Мужской USB. Он просто может входить 5 в постоянного тока.
10,2>. Метод 2: Micro USB Female. Он просто может входить 5 в постоянного тока.
10,3>. Метод 3: Тип-C USB флеш-накопитель USB с гнездовым. Как вы выбираете вход DC 5 V.
10,4>. Можно выбрать только один метод ввода.
11>. Выходной терминал: KF-301-2P 5,08 мм Синий терминал. Он может выводить 0,5-30,0 В постоянного тока.
Калибровка:
1>. ZK-DP2F может калибровать выходное напряжение и выходной ток.
2>. калибровка выходного напряжения: нажмите кнопку «Выбор» при отображении выходного напряжения в калибровку выходного напряжения. затем экран будет мигать. короткое нажатие кнопки «Вкл/Выкл» для уменьшения значения. короткое нажатие кнопки «Выбор» для увеличения значения. нажмите и удерживайте кнопку «Выбор» снова для сохранения и выхода из режима настройки. примечание: Пользователь свои права собственности на нажмите кнопку несколько раз, затем Параметры изменятся в том случае, если напряжение очень низок.
3>. калибровка выходного тока: нажмите кнопку «Выбор» при отображении выходного тока в калибровочный выходной ток. затем экран будет мигать. короткое нажатие кнопки «/» для того, чтобы уменьшить стоимость. короткое нажатие кнопок Select для того, чтобы увеличить ценность. нажмите и удерживайте кнопку вправо снова, чтобы сохранить и выключить режим настройки. примечание: Для нажатия кнопки пользовательский документ Несколько раз, затем Параметры изменятся в том случае, если сейчас у нас очень низкая. калибровки обеспечивают более точные результаты в тех случаях, когда сила тока больше, чем 1A. ошибка отображения большая, когда выходной ток меньше 0,05 А. Модуль может не отображаться, когда выходной ток меньше 10-40 мА.
Защитные функции:
1>. Защита от перенапряжения: модуль автоматически отключит выходное напряжение, если выходное напряжение более 30,5 в.
2>. Защита от перегрузки по току: модуль отключит выход автоматически, если выходной ток более 2 А.
3>. защита от избыточной мощности: модуль отключит выход автоматически, если выходная мощность более 15 Вт. он будет отображать '-OP-'. пользователь должен уменьшить мощность нагрузки, а затем нажмите кнопку «Вкл/Выкл».
4>. Ошибка тока: большая ошибка отображения, когда выходной ток меньше 0.05a.это не может отображать выходной ток, если ток составляет 10 ~ 40 мА.
5>. по сравнению с Температура защиты: модуль выключится выход автоматически в том случае, если Температура является более чем 100 °. будет отображаться '-OT-'. пользователь должен уменьшить мощность нагрузки, а затем нажмите кнопку «Вкл/Выкл».
С помощью шаги:
1>. Как обычный понижающий модуль питания:
1,1>. Подсоединить воздушную прямо входное напряжение на входных сигналов;
1,2>. Отрегулируйте CV постоянное напряжение потенциометр, чтобы установить выходное напряжение в соответствии с индивидуальным требованиям. Повернуть потенциометр CV против часовой стрелки в течение более чем 10 превращается в том случае, если напряжение на выходе не может быть скорректирована.
1,3>. Поверните потенциометр CC против часовой стрелки более 10 поворотов сначала.
1,4>. Тесты Выход ток короткого замыкания на мультиметр на 10A или 20A (подключение двух Тесты зонды для Выход терминал на модуле). В противном случае защита от короткого замыкания Выход терминал напрямую.
1,5>. Проверните защелку CC постоянный ток потенциометр против часовой стрелки, чтобы установить выходной ток согласно требуется защита от перегрузки по току и соотношение цена/качество.
1,6>. тесты и использование (E. g: Максимальный выходной ток модуля составляет 1А при отображении 1А на мультиметре. красный светодиодный индикатор включится, если выход достигает 1 А. В противном случае светодиодный выключен.)
1,7>. Выходное напряжение уменьшится из-за тока дискретного резистора на выходе. Чем выше ток, тем больше снижается напряжение.
1,8>. Выход ток не может держать fix стоимостью Выход. Он меняет цвет с нагрузкой. Но это не может превышать комплект Выход текущее значение.
2>. В качестве зарядного устройства:
2,1>. топы: модуль питания не может использоваться в качестве модуля зарядного устройства, если он не поддерживает функцию постоянного тока. напряжение разница между батареей с недостаточное напряжение и зарядным устройством очень велик. вызывает чрезмерный ток зарядки даже повреждает аккумулятор. поэтому необходимо держать зарядку в режиме постоянного тока, чтобы достичь определенного уровня. затем автоматически переключается обратно на постоянное напряжение зарядки.
2,2>. убедитесь, что аккумулятор с плавающим напряжение и ток заряда аккумулятора. если литиевая батарея для параметра 3,7 V/2200 мА · ч, затем плавающего заряда напряжение 4,2 V, максимальный зарядный ток никель-металл-1C, который является 2200mA.
2,3>. Подсоединить воздушную прямо входное напряжение на входных сигналов. (Примечание: Не подключайте нагрузку во время набор параметров).
2,4>. тесты выходное напряжение от мультиметр и регулировать потенциометр CV, чтобы убедиться, что выходное напряжение добраться до требуют заряжены переменным током. (в том случае, если будет взимать 3,7 V литиевая батарея, регулировать выходное напряжение до 4,2 V). или короткого замыкания выходной терминал напрямую.
2,5>. Проверните защелку потенциометр CC против часовой стрелки в течение более чем 10 превращается в первую очередь.
2,6>. Тестовый выходной ток короткого замыкания мультиметром на 10А или 20А (подключение двух тестовых зондов к выходному терминалу на модуле)
2,7>. Проверните защелку CC постоянный ток потенциометр против часовой стрелки, чтобы установить выходной ток согласно требуют ток заряда значение.
2,8>. Подключите аккумулятор к выходному терминалу и начните зарядку.
3>. Как светодиодный драйвер постоянного тока высокой мощности:
3,1>. Убедитесь в том, что светодиодный рабочий ток и максимальное рабочее напряжение.
3,2>. Подключите правое входное напряжение на входном терминале. (Примечание: Не подключайте нагрузку во время заданного параметра).
3,3>. Тесты выходное напряжение от мультиметр в выходной терминал и регулировать потенциометр CV, чтобы установить выходное напряжение светодиодный's Максимальное рабочее напряжение.
3,4>. Проверните защелку потенциометр CC против часовой стрелки в течение более чем 10 поворотах.
3,5>. Тестовый выходной ток короткого замыкания мультиметром на 10А или 20А (Подключите два тестовых зонда к выходному терминалу на модуле) или выходной терминал короткого замыкания напрямую.
3,6>. Проверните защелку CC постоянный ток потенциометр против часовой стрелки, чтобы установить выходной ток согласно требуют светодиодный рабочий ток.
3,7>. Подключите светодиодный и тестирования.
Примечание:
1>. Это модуль источника питания постоянного тока, таким образом, он не может подключиться к источнику питания переменного тока.
2>. Пожалуйста, не короткий выход.
3>. Пожалуйста, убедитесь, что входная мощность больше, чем мощность нагрузки.
4>. Пожалуйста, понижайте выходную мощность, если модуль горячий.
5>. Поверните потенциометр CV против часовой стрелки более 10 поворотов, если выходное напряжение не может быть отрегулировано.
6>. Выходной ток не может сохранить выходное значение. Он изменяется с нагрузкой. Но не может превышать установленное значение выходного тока.
7>. Есть защитная пленка на поверхность корпуса. Рекомендуется для того, чтобы оторвать его более четкое эффект.
8>. Пожалуйста, прочитайте руководство по использованию и описание перед использованием.
Применение:
Обычный источник питания
Батарея зарядное устройство
Светодиодный источник питания приводаэ
Инструмент для отображения напряжения
Тесты метр
Автоматическая проверка
Мощность преобразования
Регулятор вентилятора
Посылка включает в себя:
1 шт. ZK-DP2F USB CVCC быстро Зарядное устройство Buck повышающий Напряжение конвертер
