DC300V 10000 об/мин, бесщеточный двигатель, внутренний ротор с вентилятором холла, бесщеточный двигатель

Описание

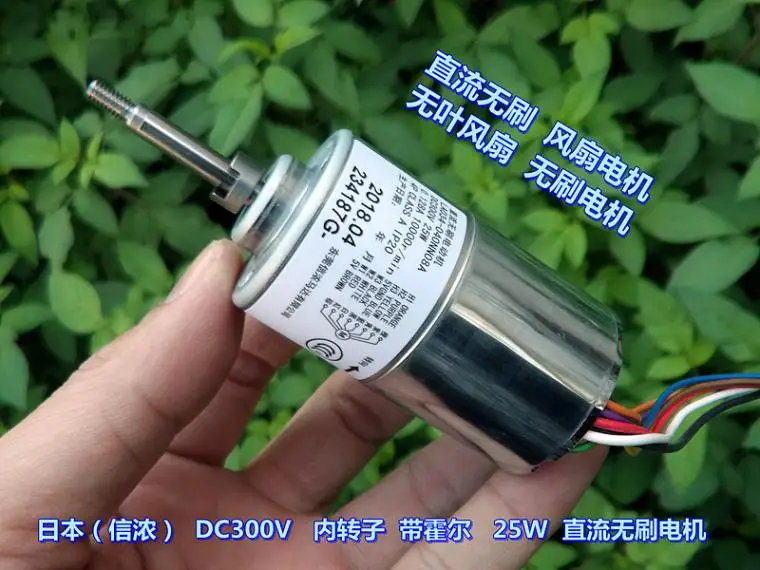

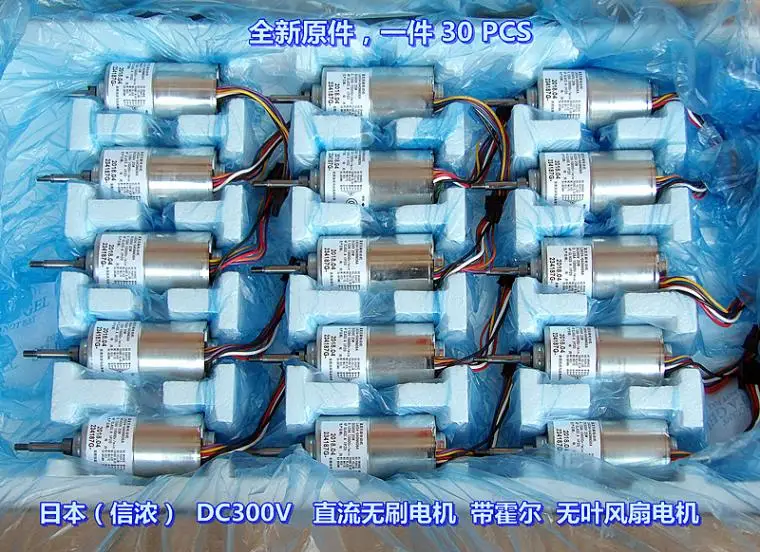

全新原件的日本 () 直流无刷风扇电机, 高压dc300v直流无刷电机, 是高档的无刷风扇的电机, 它外径只有36. 5 мм, 但拿在手上的感觉沉沉的, 它的份量和功率都跟以前的尼得科无刷风扇电机 (外径41. 8 мм) 是一样的, 我们找到以前的无叶风扇的高压驱动板可以驱动这只电机, 转速在4700转-8500转之间可调速, 但霍尔线要对相位对好, 电机转动才顺畅, 信浓直流无刷电机, 做工精美, 质量很好的哦 .......

它的转子表层喷涂成黑色, 刮开表层, 可以明显看到稀土的成分, 它虽然不是钕铁硼高强磁, 但磁性挺强的, 是中强磁了.

无刷电机的正常使用寿命很长, 电机采用高品质的nmb滚珠轴承, 这样就更稳定, 更加有保障, 它的引线末端是 8 P 的端子, 如果用不到也可以直接剪掉, 其中的三条粗线 (红线, 黑线, 白线) 就是电机的的三条主线:

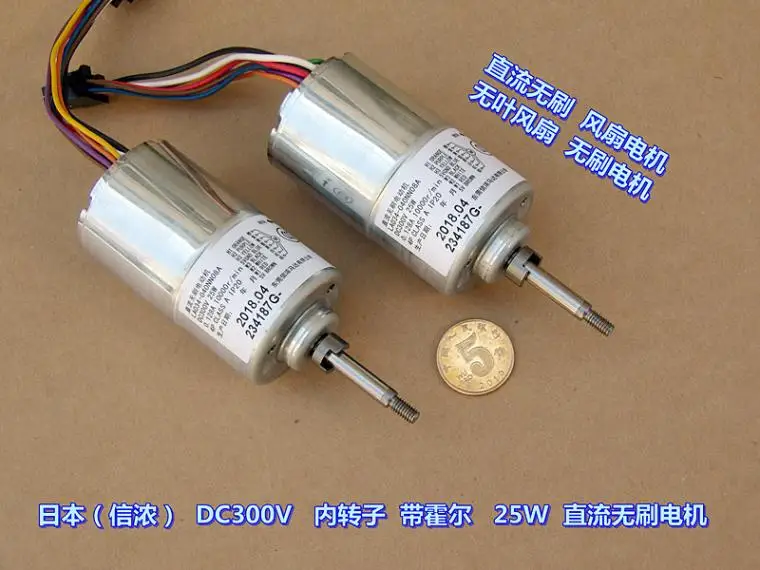

电机直径: 36,5 мм

电机长度: 61 мм

电机轴径: 5 мм (末端是 3,9 мм 正牙螺纹)

输出轴长度: 37 мм

引线长: 大约 90 мм (8 P)

重量: 233 克

(其中三条粗线是电机的三相主线, 五线细线是霍尔五线)

(霍尔五线中的棕色线是正极, 蓝色线是负极, 另外三条线是输出线)

我们找到以前的无叶风扇的无刷电机高压驱动板, 可以驱动这只电机, 但转速只能在4700转-8500转之间可调, 这只电机在dc300v时的转速应该是10000多转, 但因为这块驱动板里面有限速的功能, 最高只能8500转左右, 而且因为它的限速功能, 所以电机在最高速时空载会有点抖动, 因为板一直在调节削减电机的转速, 如果负载时, 电机就会平稳工作的.

这块驱动板还可以配套风扇的摇头电机, 因为我们没有摇头电机, 所以这方面的开关和插座就暂时不用去理会它, 这块板的输入电压是市电 (AC220V), 高压驱动板, 使用过程中重点是要注意安全, 高电压会电人, 请做好绝缘和固定好板和电机后再试机, 请呵护好你宝贵的人身安全, 这是第一原则.

霍尔五线的线序非常重量, 一方面, 如果5v和gnd接错电机肯定不会转, 一方面如果hu, HV, hw的相位不对电机也不能正常工作, 或者抖动厉害, 如果出现这种情况可以将这三条线中的二条线互换一下位置, 下面图片是按我们接电机的线序如下:

(我们准备去订做一批转换线, 一头端子接电机的端子, 一头化成二个端子, 分别对应板上的二个插座, 但这需要过些时间)

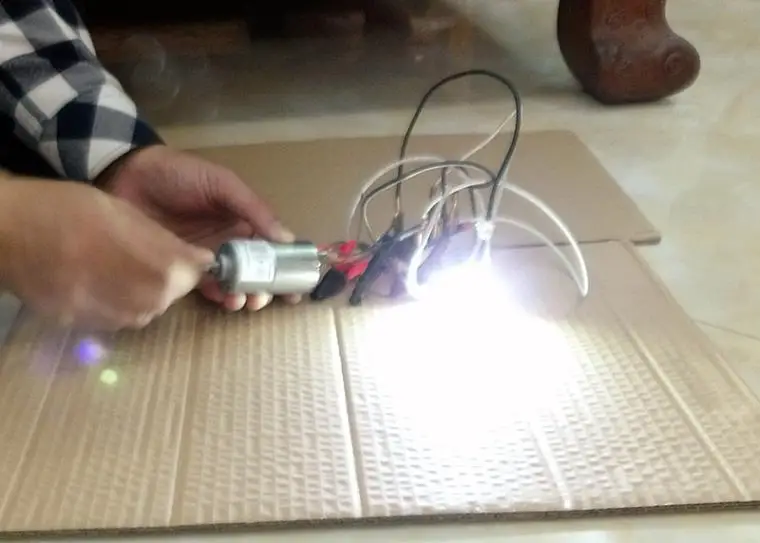

其实, 这类无刷电机, 还有另外一项功能, 由于无刷电机没有碳刷阻力, 所以转动电机的轴阻力非常小, 非常适合diy成一只无刷发电机, 由于它是钕铁硼中强磁内转子, 发电的效率还是挺好的, 用手随便一捻, 就能点亮dc36v 大功率led灯瞬间达到高亮.

下面是我们实测用不同的转速带动电机转速发出的直流电压 (经过三相整流)

1000 转 发出电压 DC23V

2000 转 发出电压 DC46V

3000 转 发出电压 DC68V

5000 转 发出电压 DC112V

10000 转 发出电压 DC230V

但有一点请买家朋友注意: 这个电机当成发电机使用时的发电电流不大, 大约是200ma左右, 不适合给低压大电流电器使用, 毕竟它不是专业的发电机, 用来搞小研究diy还是相当不错的.

这只电机的本职是一只高档的直流无刷风扇的电机, 它的出厂日期部分还是2018年刚刚出厂的, 做工非常精美的一只信浓的无刷电机, 被当成一无刷发电机使用, 我们确实不想有太多的描述了, 这就好比是一个贵族小姐, 被迫沦落风尘卖笑了 .....
