Купить DC36V 2x300 Вт 4 Ом 2.0 канала Hi-Fi класса D Цифровой аудио Усилители домашние доска-TAS5630

Описание

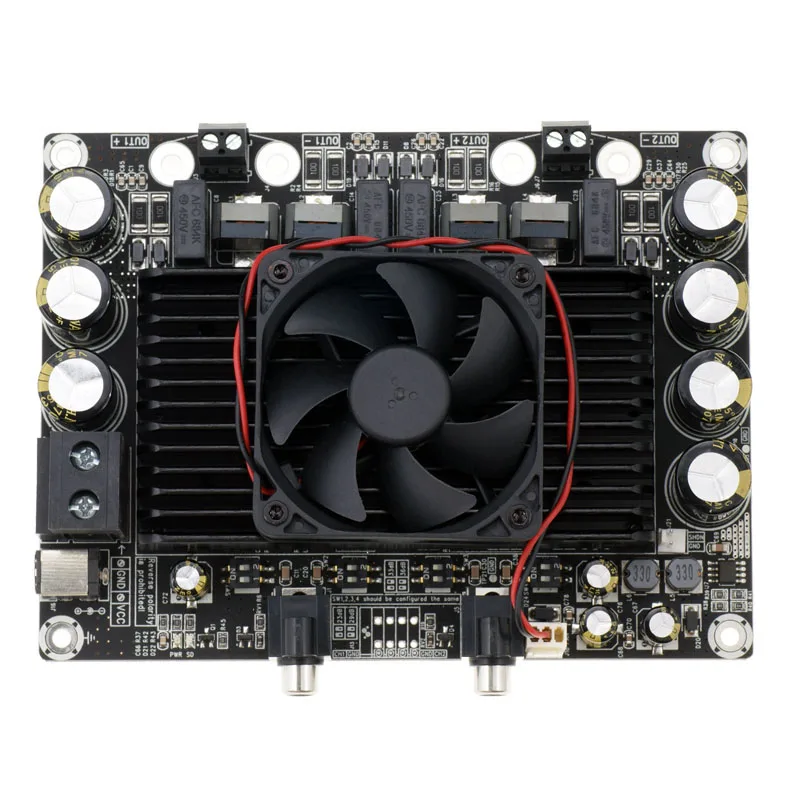

2 х 300 Вт 4 Ом Класс D аудио усилитель плата-TAS5630

Руководство пользователя скачать:

AA-AB32191

Гарантия

Обзор:

Здесь поставляется версия обновления оригинального 2x300 Вт Класс D аудио-усилитель платы T-AMP технология.

Слушать музыку, как никогда раньше, с 300 Вт на канал аудиофилов-класс Tripath класс-t технология. Усилитель включает в себя тихий рабочий вентилятор, чтобы сохранить вещи круто.

Этот усилитель-усилитель поддерживает стерео (Dual) усиление с помощью двух каналов pbtl-топологии.

С помощью специальной конструкции теплоотвода с регулируемой температурой вентилятора, он способен обеспечить максимальную мощность двойного канала 300 Вт rms @ 4ohm одновременно без необыкновенной теплоотвода.

К тому же, что и встроенный чип защиты, компоненты для защиты от ЭСР и Спайка, используемые на всех входах и выходе платы усилителя, обеспечивают его надежность и надежность.

Низкий уровень шума, контролируемый температурный режим, вентилятор охлаждения установлен на вершине надежного радиатора для максимального тепловыделения тепла. Тепловая, более/под напряжением, а нынешние схемы защиты также включены для продления срока службы платы усилителя. Монтажные отверстия предусмотрены, что составляет 2.5 мм x 5.5 мм разъем питания для быстрого подключения. Завинчиваемые Phoenix-тип клемм входят в комплект для быстрого подключения акустических проводов. Линейный RCA-уровень входов предварительно прикреплен, чтобы сделать эту доску готовой к скалу.

Особенности:

Регулировки усиления Под защитой напряжения Защита от превышения тока Короткого замыкания и защиты от температурыПрочный радиатор с двухступенчатым охлаждающим вентилятором Предварительно просверленные монтажные отверстия Более/под напряжением, в течение текущего, короткого замыкания и для защиты от температуры Нажмите и поп-шумоподавление Phoenix-тип акустических терминалов Два линейных RCA-входы

Применения:

Ресивер домашнего кинотеатра Car audio Задний план музыкальных систем Музыкальный инструмент усилители Прототип для звукозаписывающих студий, постпроизводства, живых звуковых и Hi-Fi приложений Акустическая система

Электрические Параметры:

Технические характеристики типичные @ + 25, от 48 В DC, если не указано иное. Технические характеристики

Подлежит изменению без уведомления.

Параметр	Условия	Мин.	Тип.	Макс.	Единиц
Питание	-	24	48	50	Vdc
Простоя Мощность	SD плавающий, вентилятор на	-	6.5	15	W
Простоя Мощность	SD плавающий, вентилятор выключен	-	5	10	W
Максимальный ток	600 Вт @ 4Ohm	-	13.9	-	A
Эффективность	300 Вт @ 4Ohm	86	-	91	%
Минимальный импеданс нагрузки	-	-	3.5	-	Ω
Частота переключения	SD плавающий	-	400	-	КГц
Вентилятор Active @ Температура	-	-	50	-	℃

АудиоПараметры:

Технические характеристики типичные @ + 25, от 48 В DC, если не указано иное. Технические характеристики

Подлежит изменению без уведомления.

Параметр	Условия	Мин.	Тип.	Макс.	Единиц
Усиления	К1 на, К2 по	-	24	-	ДБ
	K1 OFF, К2 о	-	30	-	ДБ
	К1 на, K2 off	-	34	-	ДБ
	K1 OFF, K2 off	-	36	-	ДБ
Входная чувствительность (RMS)	@ 4Ом, 300 Вт, 1 кГц	-	1.05	-	V
Вход сопротивление	-	-	13	16.7	Ком
Выход Мощность	При 4ом THD + N 1%	-	166	-	W
Выход Мощность	При 4ом THD + N 10%	-	300	-	W
Пропускная способность @ ± 3dB	@ 4Ω	20	-	20 К	Гц
THD	@ 4Ом, 1 Вт, 1 кГц	-	0.017	-	%
THD	@ 4Ом, 10 Вт, 1 кГц	-	0.03	-	%
Выход Шум уровня	A-Утяжелитель, вход, связанный с GND	-	244	-	МкВ
SNR	166 Вт @ 4Ом THD + N 1%	-	99	-	ДБ
