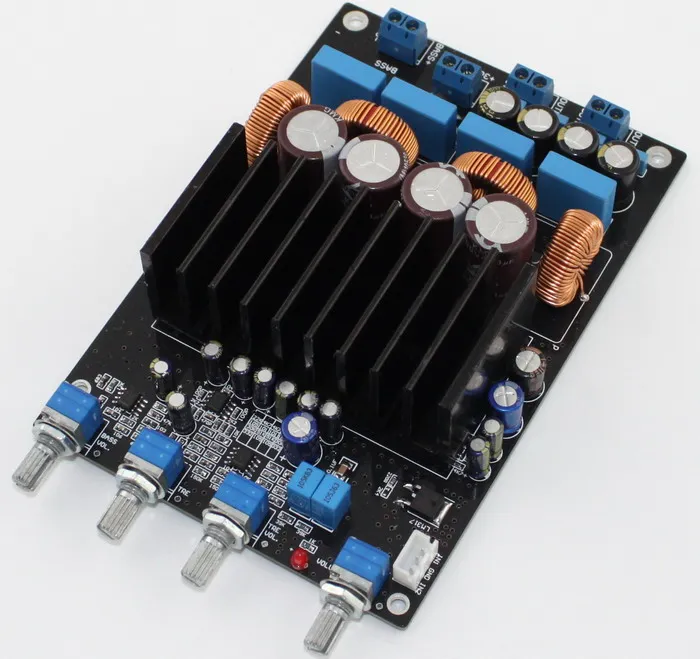

DC36V TAS5613 75 Вт+ 2*150 Вт 2,1 цифровой бас Мощность Плата усилителя

TAS5613 2,1 цифровой Мощность усилитель платы за пределами TPA3116 LM1875

Описание продукта:

Все части этого продукта являются оригинальными, простыми, качественными; использование высококачественных оригинальных деталей, не только безопасность и качество гарантированы, длительный срок службы, более важное значение имеет обеспечение того, чтобы Фактическая производительность может достичь целей дизайна.

Подробная информация о продукте:

В OPA1632 является полностью дифференциальный усилитель предназначен для езды на автомобиле высокая производительность аудио аналого-цифровые преобразователи (АЦП). Высочайшее качество звука, он предлагает очень низкий уровень шума и выход драйвера, это приложение оптимизирована для оформления OPA1632 превосходную скорость нарастания 180 МГц с алюминиевой крышкой, 50В/мкс и очень быстрая скорость нарастания, В результате очень низких искажений 0.00022%. Очень низкий уровень входного шума 1.3nV/& radic; Hz дополнительно обеспечивает максимальное соотношение сигнал-шум и динамический диапазон. Полностью дифференциальная гибкость конструкции позволяет легко достичь одиночного полностью дифференциального преобразования выхода. Дифференциальный выход уменьшает даже гармоники и уменьшает помехи в обычном режиме. В OPA1632 обеспечивает отличную производительность АЦП для обеспечения высокой производительности аудио PCM1804. Драйвер также усилен при использовании. Гибкость этого усилителя. TI's TAS5613-это усилитель класса D со встроенным аналоговым входом 150 Вт стерео (300 Вт Общая мощность), способный доставлять до 150 Вт стерео от один источник 36 В до 4 динамик 8 Ом, с традиционным усилителем класса AB (<0.03% THD) и производительностью усилителя класса D. Его SNR больше, чем 100 дБ, PSR 80dB, мощность stage efficiency равна 88%, Texas Instruments TI industry high power class D amplifieВ виде буквы «r»

1 с использованием оригинальных TAS5613, OPA1632DR, TL072

2 основной фильтр электролитический конденсатор принимает название бренда nichicon и емкость 470 мкФ/100 V * 4, что гарантирует сильную и непрерывную поддержку питания.

3 резистора используют пятикольцевые металлические резисторы, в основной цепи используется пятикольцевой металлический пленочный резистор с точностью ± 1%, что обеспечивает хорошее соотношение сигнал-шум всей машины.

4 используйте высокотоковые индукторы для красного и серого аудио, чтобы обеспечить четкое и мощное звучание.

5 PCB использует 1,6 мм толстый двухсторонний лист, 2,0 унций толщина меди, аэрозольная жестяная баночка полный процесс, для обеспечения хорошей проходящей производительности большого и малого тока. Первоклассное качество PCB.

Основные параметры:

1. Метод работы: Класс D

2. тихий ток: 65 мА

3. Эффективность работы 88%

4. Выходная мощность: 75 Вт + 2*150 Вт/4 Ом 10% THD

5. Частотный диапазон: от 20 Гц до 20 кГц

6. Динамический диапазон:> 100 дБ

7. Отношение сигнал-шум: 100 дБ (A-Weighted)

8. Рабочее напряжение: DC36V

9. Размер печатной платы: 142*97 мм

10. Функция потенциометра: слева направо 1. громкость сабвуфера 2. левый и правый канал ВЧ 3. Левая и правая громкость каналов 4. Общий объем

11. Расстояние между потенциометром: 22 мм * 22 мм * 30 мм
