Описание

DDCSV1 4 оси motion контроллер шаговый двигатель мотор сервопривода привод ЧПУ гравировальный станок

Пожалуйста, сообщите мне электронное письмо для ручной работы

Самый высокий500 KВыход импульса управления шаговым двигателем, подходящий для большинства потребностей машинной системы, полностью автономный контроль без компьютера, U диск работает G код, 4 оси 3 оси можно выбрать. Поддержка стандартного импульса руки.

Попрощайтесь с эрой гравировальной машины, работающей на компьютере!

Контроллер = микрокомпьютер + гравировальный станок (CNC) интерфейсная плата

Надежность и защита от помех> установленная на компьютере система MACH3 + интерфейсная плата MACH3

1,1 Описание продукта

Feisite NC attention NC industry в течение 7 лет, специализируясь на различных высококачественных, высокой надежности исследований, разработки и производства системы ЧПУ. Можем изготовить обычно используется постоянного тока Бесщеточный привод, шаговый двигатель привода, с переключением между дальним и оси 6 оси связь с ЧПУ системы.

DDCSV1-контроллер движения с 4 осями, который разрабатывается через 4 года исследований и разработок; Каждый цикл управления позициями 4 мс, высокая точность управления. Самый высокий одиночный выходной Пульс 500 кГц, и ширина импульса регулируется. Поддержка общего шагового двигателя и серводвигателя.

DDCSV1 числовая система управления использует ARM + FPGA дизайн рамки, ARM для завершения интерфейса и анализа кода машины, FPGA завершить основной алгоритм и контроль импульсный генератор части. Разумный дизайн, надежный контроль, удобная работа.

Макет панели DDCSV1 является разумным, 17 ключей для завершения общей автономной работы, поддержка для общего назначения FANUC G совместимый.

Данное руководство представляет метод работы DDCSV1, станка и порядок работы станка. Благодаря большому количеству иллюстраций и примерам использования DDCSV1 можно научится использовать более быструю систему CNC.

1,2 параметры производительности продукции

16 оптоизолированный обычный цифровой входной интерфейс; 3 оптоизолированный обычный цифровой выходной интерфейс; 1 0-10 в основной вал скорости аналогового выходного интерфейса (который можно изменить в вывод PWM); Поддержка 3 канала управления шаговым двигателем, с переключением между дальним и канал Максимальная 500 кГц управление импульсный выход; Контрольный чип ARM9; FPGA основной алгоритм чип; 4,3 дюймовый TFT экран, разрешение 480*272; 17 рабочих клавиш (один запасной ключ, без определения); Основное контрольное оборудование для входного сигнала питания 5 В, емкость тока не менее 1 а, с адаптером питания 220 В 5V4A; Поддержка U disk read G инструкции, G инструкция размер файла нет требований; Оснащен интерфейсом руки и импульса, поддерживает цифровую руку компании, поддерживая общую руку на рынке. Ключевая точка опорной панели и ручная работа с одной осью; Поддержка быстрой работы; Поддержка многокоординатной системы (система координат не может быть сохранена, 0); Поддержка функции сохранения точки останова (запускается кнопкой паузы для автоматического сохранения); Пожалуйста, обратите внимание: 1, автономная система, запуск U диска G кода, без компьютера, без другого оборудования управления

2, Управление 4 шагового двигателя

3, с 15 входным интерфейсом, включая ограниченную остановку и другие функции, для поддержки точки останова непрерывной резьбы

4, с 4 программируемым выходным интерфейсом, включая водяное охлаждение, распылительное охлаждение и другие контролируемые периферийные.

5, режим регулировки скорости шпинделя VSO (0-10 В) Двойной режим.

6, независимое программное обеспечение системы проектирования.

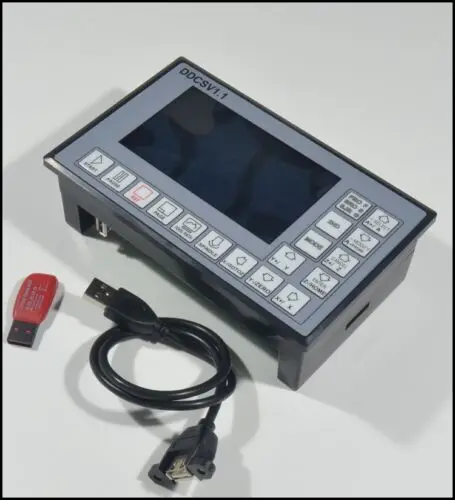

7, USB интерфейс, поддержка общей U дисковой системы.

8, DCDC электрическая изоляция

10, самый высокий выход импульса управления шаговым двигателем 500 K, подходящий для большинства потребностей системы станков.

11: Поддержка стандартного импульса руки, Контроль ощущения как рука скручивая положение двигателя

12: поддержка стандартной системы кода G, совместимы с FANUC

13: встроенный дизайн корпуса, легко установить на любую панель шкафа.

14: встроенный источник питания система стабильности, может работать с общим шпиндельным двигателем электромагнитных помех.

15: высокоскоростной чип выходного интерфейса, обеспечивает достаточный ток и импульсный Частотный выход сигнала.

16: LPC промышленный главный контрольный чип, улучшает стабильность системы.

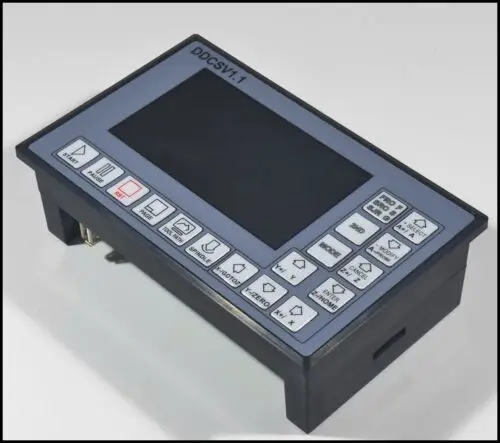

1,3 внешний вид и размеры продукта

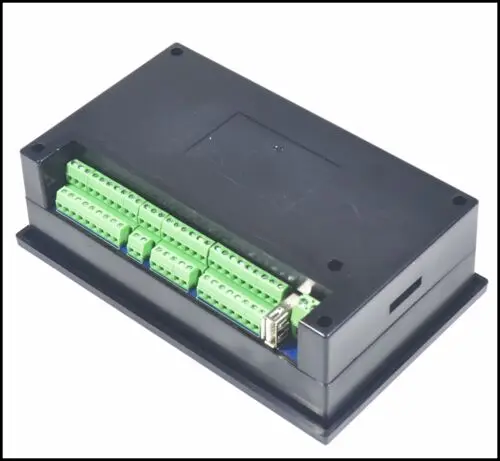

DDCSV1.1 с помощью встроенной структуры корпуса, может сделать квадратное отверстие в шкафу, и устройство встроено с квадратным отверстием, с внутренней стороны с 2 блокировочным механизмом может быть устройство, закрепленное на шкафу, удобная установка. Рисунок 1-1 и рис. 1-2.

Размер панели изделия-163 мм * 102 мм * 5 мм;

Основная часть размера 156 мм * 93 мм * 45 мм;

Размер шкафа 156 мм * 93 мм.

Характеристики

Бренд: HQXRTEK

Тип демоплаты: Рука
