Описание
DDS720 несколько выходной сигнал генераторы
Обзор: материнская плата
DDS720-это небольшое разнообразие генераторов сигналов, которые могут измерять частоты от 1 Гц до 200 кГц. Он может генерировать до 100 кГц синусоидальный сигнал, а также может генерировать треугольная волна, инкрементную волну, уменьшающую волну, генератор для шагового двигателя, ECG волну и один Высокочастотный импульсный выход.
Модуль прост в использовании и вводит Частотные данные нажатием кнопки.
Область применения:
● Генератор сигналов;
● Прибора;
● Управления двигателем постоянного тока;
● Частотомер;
Технические данные:
1, диапазон синусоидальной волны: 0,1 ~ 100000 Гц
2. Диапазон треугольных волн: 0,1 ~ 10000 Гц
3, увеличение диапазона волны: 0,1 ~ 10000 Гц
4. Диапазон уменьшающихся волн: 0,1 ~ 10000 Гц
5, генератор для шагового двигателя диапазон: 0,1 ~ 10000 Гц (рабочий цикл 50%)
6, диапазон ЭКГ: 0,1 ~ 10000 Гц
7, Высокочастотный импульсный диапазон: 1, 2, 4, 8 МГц (Высокочастотный импульсный сигнал)
8, амплитуда сигнала: 5 В постоянного тока; максимум: 5.0в pp (инвариантная амплитуда)
9, диапазон измерения частоты: 1 ~ 200 K Гц
10 Частотный диапазон входного напряжения: ±0. 7 ~ 10 В постоянного тока
11, рабочее напряжение: 7 ~ 12 В постоянного тока
12, рабочий ток: <50 мА
13, Рабочая температура:-40 °C ~ 65 °C
14, Температура хранения:-40 °C ~ 65 °C
15. Размер изделия: 57 мм * 45 мм * 20 мм (длина * ширина * высота)
Описание интерфейса и связанные с ним операции
P1 проводки Разрешение:
Нет. Символ значение
1 VDD модуль питания положительный (7 V ~ 12 V)
2 GND блок питания модуля
P2 проводки Разрешение:
Нет. Символ значение
1 FX Высокочастотный импульсный выход
2 HS Частота входного сигнала
3 выхода нескольких выходов сигнала.
4 GND источник питания отрицательный (Заземление)
Описание кнопок
Старт: старт/стоп (выходной сигнал).
Вверх: Предыдущая страница.
Вниз: Следующая страница.
Слева: автономный ключ.
Длина: кнопка самоуменьшения.
Примечание: дисплей имеет подсветку, стандартный интерфейс LCD1602.
Синусоидальной формы 10 кГц
Прямоугольная волна 10 кГц
Треугольники волна 10 кГц
Дополнительные волна 10 кГц
Уменьшение волна 10 кГц

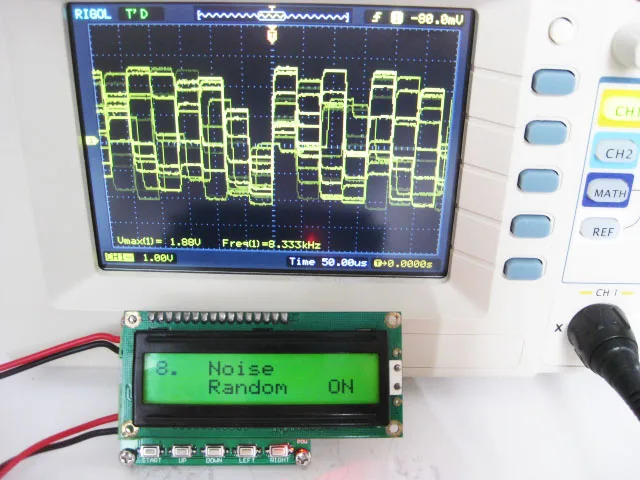

Шум волна 10 кГц

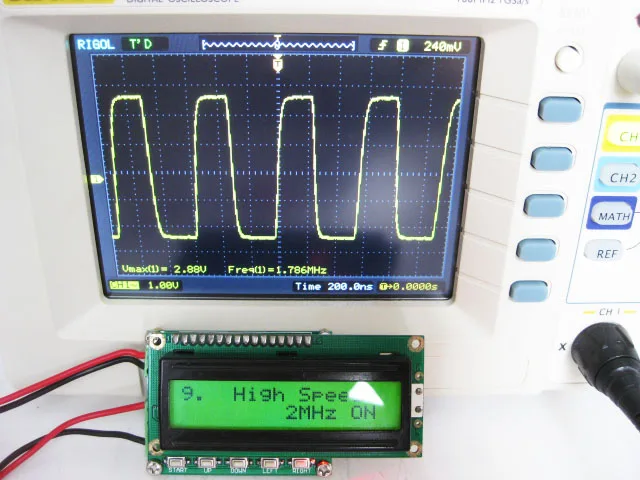

Высокая частота прямоугольную волну

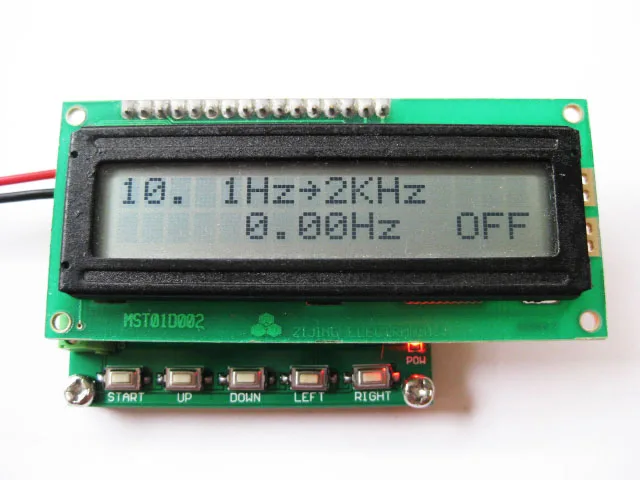

Частотомер
Набор нескольких
