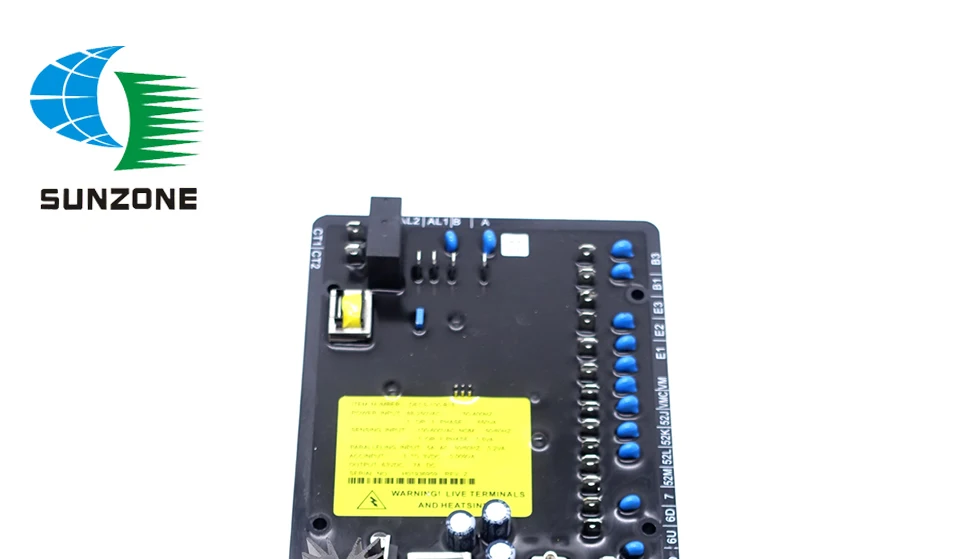

DECS100 цифровой возбуждения Управление Системы Generartor AVR DECS100-A11 DECS-A15 DECS-B11 DECS-B15

DECS-100-это микропроцессорная система регулирования, предназначенная для управления выходом бесщеточного синхронного генератора. DECS-100 идеально подходит для параллельных приложений, где генератор к генератору и/или генератору к служебному параллелению происходит с управлением VAR/PF и ограничением над-и underexitation. DECS-100 предлагает высокую функциональность, связь и производительность по очень доступной цене. DECS-100 очень прочный и предлагает чрезвычайно прочную механическую конструкцию, которая распознана cURus, соответствует CE и сертифицирована DNV.

Особенности

• Микропроцессорный

• Точность регулирования напряжения 0.25%

• Точность 0.5% до 40% THD (гармоники, связанные с нагрузкой 6 SCR)

• 63Vdc @ 7 ADC PWM выход

• Ограничение 0-3 x В/Гц

• Устройство плавного пуска возможности

• 20 стандартных вариантов стабильности и один настраиваемый выбор

• Контроль VAR/PF

• Перевозбуждение ограничения

• Underexcitation ограничения

• Напряжение в комплекте

• Ручной режим (регулирование тока на поле)

• Параллельный вход от 1 или 5A CT secondaries

• Номинальные чувствительные входы 120, 240, 480 и 600 В переменного тока

• Мощность Вход от 50/60Hz шунта соединения или PMGs работающий на 50 до 400 Гц

• Пять функций защиты генератора, включая потерю чувствительной передачи в ручную

• Контактом аварийного сигнала Выход

• Расходный материал вход

• Светодиодный индикатор условий эксплуатации

• Настройка через ПК с помощью программного обеспечения BESTCOMS (входит в комплект)

• Цурусь признание за UL 508 и CSA Стандартный C22.2 № 14

• Стандарт DNV для сертификации 2,4

• Соответствует европейским стандартам CE

Параметры

Входы

Мощность Вход *

Напряжение: 88-250Vac

Фаза: однофазный или трехфазный

Нагрузки: 650VA

Частота: от 50 до 400 Гц

Минимальное напряжение нарастания: 6.0Vac

* Примечание: для применения электростанции см. Аксессуары (страница 8) относительно ICRM-7.

Зондирования Вход

Номинальное входное напряжение: 100/120, 200/240, 400/480, 600 В переменного тока, Однофазное или трехфазное

Нагрузки по уровню поверхности: <1VA

Вход тока: 1 или 5 ампер (две модели)

Нагрузка: <1 ВА

Частота: 50/60 Гц

Аксессуар Вход

± 1Vdc создает регулировку ± 10% (соответственно) для точки установки AVR, FCR и VAR.

± 1Vdc создает регулировку ±0. 1PF (соответственно) в установочной точке режима PF.

(Настраивается только режим активного регулирования)

Выходы

DC Выход

Постоянное напряжение: 63Vdc

Постоянный ток: 7.0Adc

10 секунд форсирующее напряжение: 135Vdc (с номинальным входом)

10 секунд сила тока: 15.0Adc

Минимальное сопротивление поля: 9 Ом

Контактом аварийного сигнала Выход

Сухой контакт Номинальная: 120/240 В переменного тока-сделать 30A для 0,2 S, носить 7А непрерывно,

Break 0.1A индуктивный

Точность регулирования

Точность регулирования: ± 25% без нагрузки до полной нагрузки

Дрейф температуры: ± 5% для изменения 40 °C за один час

Время отклика: <1 цикл до лимита преобразователя A/D

THD: ±0. 25% для 20% THD и ±0. 5% для 40% THD

(Искажение, как видно с нагрузкой 6 SCR)

Этот продукт не является оригинальным, просто совместим с оригинальным.
