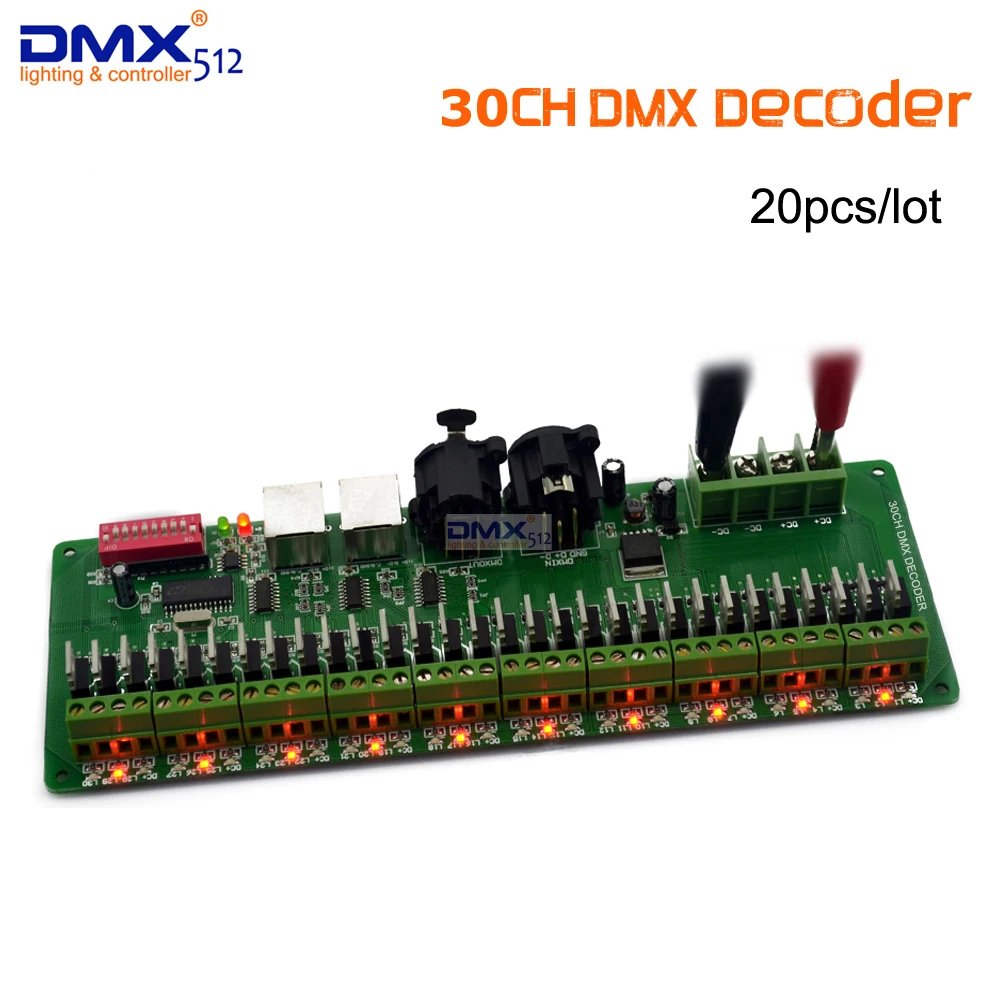

DHL Бесплатная доставка 30 каналов легко DMX rgb светодиодный контроллер декодер dmx512 Декодер контроллер dmx диммер 12 в консоль

Описание продукта:

Входная мощность: DC9V-DC24V

Максимальный ток нагрузки: 1А/ч×30

Максимальная мощность нагрузки: 360 Вт (12 В) 720 Вт (24 В)

Уровень серого выхода: 256

Входной сигнал: DMX512/1990

Выходной сигнал: 30 каналов постоянного ШИМ

Выход DMX: 30 каналов

Стандартный XLR-3 кэроны штепсельной вилки

Размер: (L225 * W80 * H32)/шт

Вес брутто: (0,3 кг)/шт

Основные функции:

Есть 30 выходных каналов, можно подключить с одиночными или RGB лампами

0-100% выход затемнения, каждый канал 256 уровней серого цвета

Международный стандарт DMX512 входной протокол, код адреса, установленный DIP переключателями;

Широкий вход напряжения постоянного тока DC9V ~ DC24V;

Каждый занимает 30 DMX адресов.

Декодер поставляется с 16 видами тестовых моделей, 16 уровней для скорости изменения

Декодера, чтобы использовать:

NПримечание: FUN = OFF (десятый код переключается вверх) означает, что принять Режим сигнала DMX512

Первая Настройка адреса DMX:
Набор декодеров адресного бит с помощью кодового переключателя, из которых 1-9 предназначен для установки стартового адреса бинарного числового кодового переключателя DMX512, первый является самым низким положением,

Девятый-это highestBit адресного кода, который можно установить на 255.

DMX512 начальный адресный код-это сумма переключателей 1-9, в то же время поверните обратную сторону кодового переключателя (на наборе "1"), затем значение бит может быть получено; переключатель кодирования

Вверх (установить в "0"), значение Бит 0.

Пример 1:

Как следующая схема 1, DMX512 начальный адрес установлен в 38, кодирование № 6,3, 2 позиции на переключателе набора в "1", другие установлены в "0", затем сумма кодового значения переключателя 1-9 составляет

32 + 4 + 2, это стартовый адрес DMX512 38

(Схема 1)

Пример 2:

Как схема 2, DMX512 начальный адрес установлен в 388, кодировка № 2,3, 6,8 переключатель набора в "1", другие установить в "0", затем сумма кодового значения переключателя 1-8 составляет 4 + 128 + 256 = 388,

Это стартовый адрес DMX512 388.

(Схема 2)

Инструкция по эксплуатации для эффекта automat

Примечание: Это будет автоматический режим работы, когда переключатель № 10 выключен.

Выбор эффекта (кнопка переключения № 1-№ 4):

1, Push NO.1: Automat cycling.

2. Нажатие № 2: семицветное постепенное изменение цикла.

3. Нажатие № 1 и 2: RGB выцветает и выцветает

4. Нажмите № 3: Severn цвет Прыжки

5. Нажатие № 1 и 3: RGB прыжки.

6. Нажмите № 2 и 3: красный цвет.

7. Нажмите № 1 и 2 и 3: зеленый цвет.

8. Нажмите № 4: синий цвет.

9. Нажмите № 1 и 4: желтый.

10: пуш-ап № 2 и 4: фиолетовый.

11. Нажмите № 1 и 2 и 3: голубой.

12. Нажмите № 3 и 4: белый.

13. Нажатие № 1 и 3 и 4: семицветная постепенная смена цикла и прыжки.

14. Нажатие № 2 и 3 и rgb-цвет постепенно меняется и прыгает.

15. Нажмите № 1 и 2 и 3 и 4: семицветные прыжки и rgb-цветные прыжки.

Выбор скорости (кнопочный переключатель № 5-№ 8)

1. Нажмите № 5: 0,5 секунд. 2. Нажмите № 6: 1 секунду. 3. Нажмите № 7: 1,5 секунд. 4. Нажмите № 8: 2 секунды.

Схема подключения к системе:

Если используется буксир или более источник питания, вы можете подключить следующим образом:

Установка Примечания:

1 Этот тип контроллера работает только под DC9V-24V, который обеспечивается соответствующей управляемой основной мощностью, иначе контроллер будет поврежден.

2 провод UTP соединен вручную, чтобы сделать кабель, когда два или более контроллера подключены.

3 блок питания должен быть выключен при подключении электрических проводов, и он может быть включен, пока не убедитесь, что провода подключены правильно, и индикатор основной мощности в красном цвете является освещением.

4. Контроллер должен работать в условиях хорошо вентилируемого, сухого, не коррозионного, без воспламеняющегося газа и ржавчины.

5. Пожалуйста, проверьте проводное соединение регулярно, чтобы провода состаренные, ржавеющие и поврежденные разделители изоляции могли быть заменены своевременно
