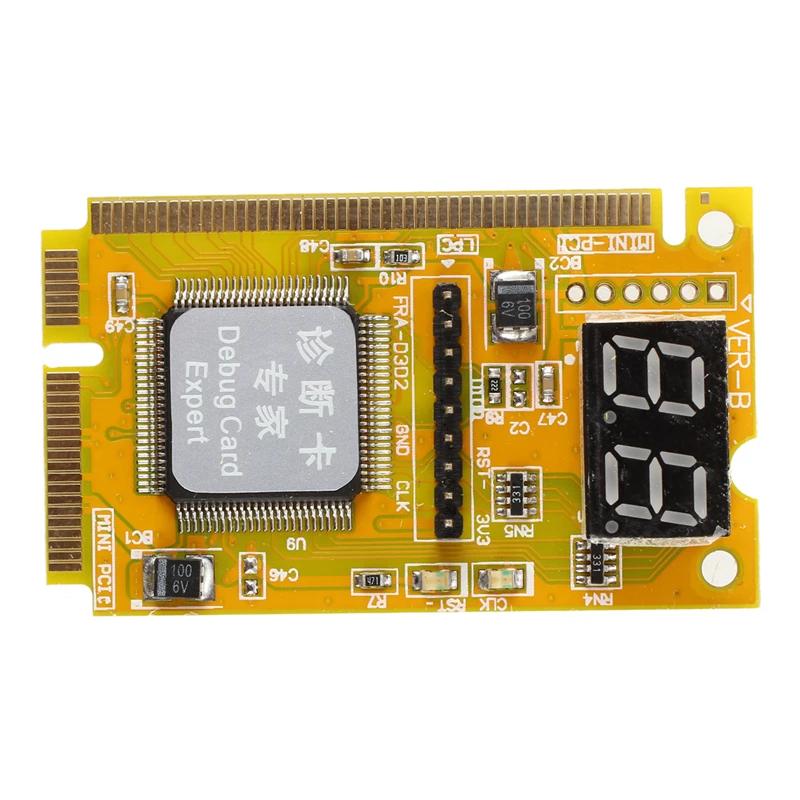

Диагностическая почтовая карта USB Mini PCI-E PCI LPC анализатор ПК тестер

Диагностическая почтовая карта USB Mini PCI-E PCI LPC анализатор ПК тестер

Интерфейс: mini PCI, mini PCI-E, LPC
Подходит для ноутбука
Поддержка Mini PCI, Mini PCI-E, LPC автобусный интерфейс
Материнская плата ноутбука wil выдает ряд кодов неисправностей в процессе работы. Карта disgnostic получит эти коды неисправностей.
Пользователи могут определить неисправность материнской платы через коды неисправностей.
Это Примечание универсальное.
Индикатор RST выключен, индикатор CLK не мигает и код диагностической карты "00".
Это показывает, что карта не получает сигнал часов и не может работать.
Может быть, материнская плата не поддерживает диагностическую карту mini PCI-E интерфейс.
Используйте интерфейс LPC или мини-интерфейс PCI для тестирования.
Индикатор RST выключен, индикатор CLK мигает и код диагностической карты "00".
Это показывает, что сигнал RST и часов является нормальным.
Пожалуйста, проверьте индикатор автобуса.
Если нижний правый угол правой цифровой трубки включен, это показывает, что диагностическая карта находится в mini PCI-E или LPC автобусном состоянии.
Если нижний левый угол слева включен, это показывает, что диагностическая карта находится в состоянии mini PCI bus.
Обычно материнская плата не имеет слота, соответствующего интерфейсу.
Таким образом, пользователи должны подключить интерфейс к материнской плате через Летящую линию.
Как правило, для удобства, рекомендуется, чтобы пользователь подключил диагностическую карту к интерфейсу LPC BIOS через летающую линию на материнской плате.
Пожалуйста, не вставляйте PCI-E в слот PCI.
Комплектация: 1 диагностическая карта
Руководство пользователя (1 шт.)
Примечание: световая съемка и различные дисплеи могут привести к тому, что цвет изделия на картинке немного отличается от реального. Допускается погрешность измерения: +/-1-3 см.
