Дифференциальный усилитель платы 5Wx2 цифровой Класс D стерео аудио усилитель мощности HT8698 DC 3,3 V 5V

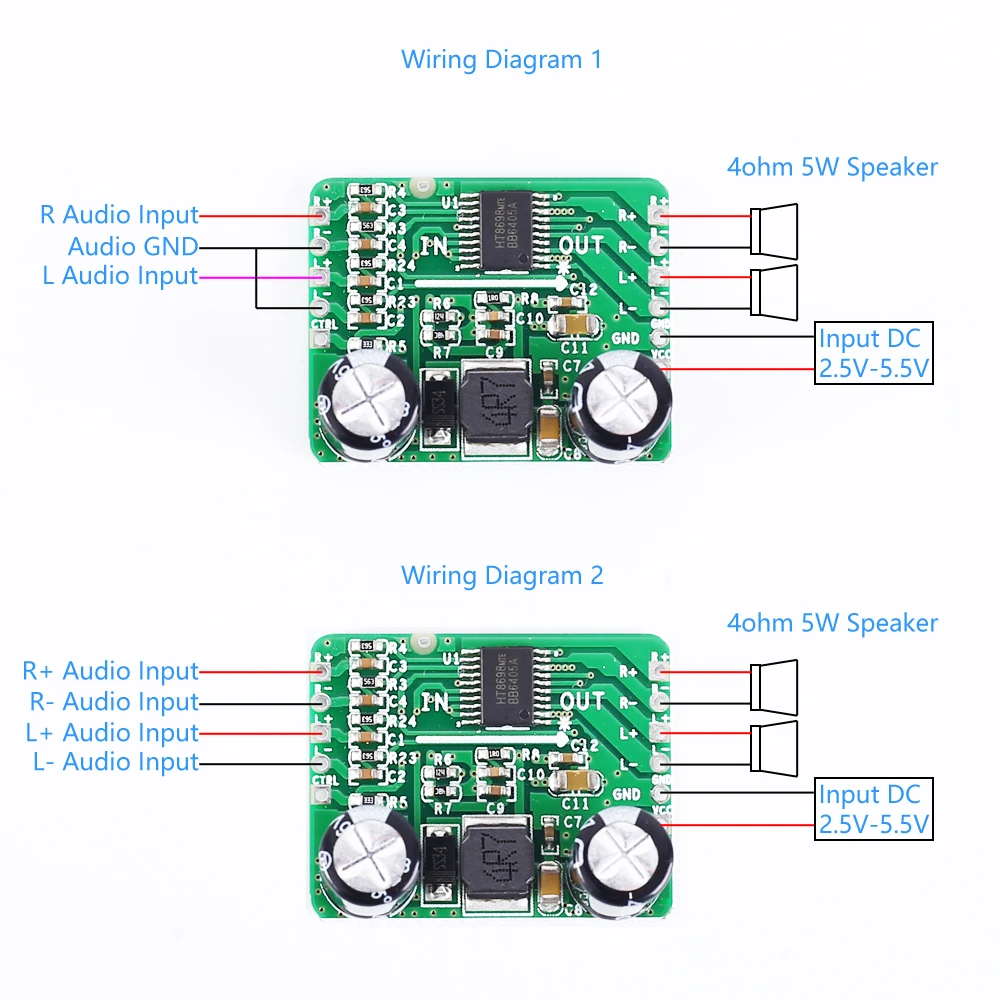

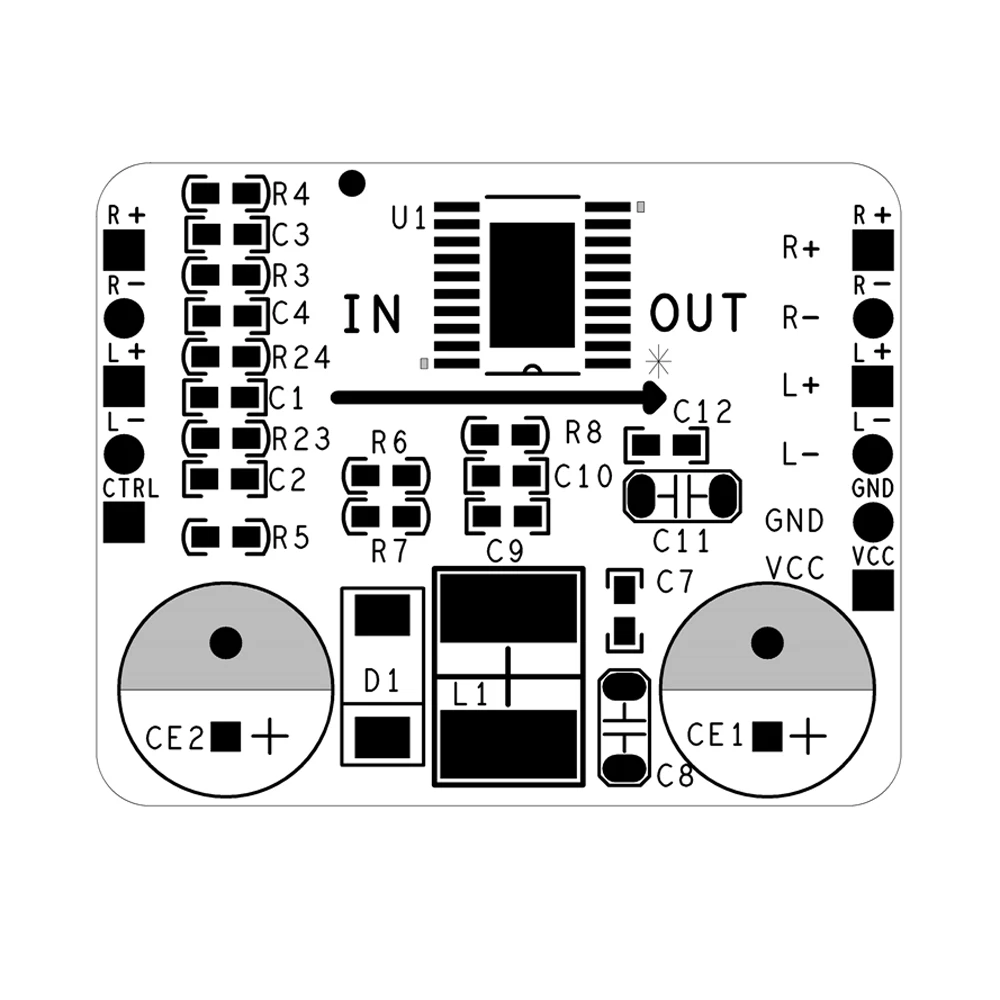

1. Описание:Дифференциальная усилительная цепь использует симметрию параметров цепи и отрицательные отзывы для эффективной стабилизации статической рабочей точки и усиливает сигнал дифференциального режима для подавления сигнала общего режима. Он широко используется во входном этапе прямой соединительной цепи и измерительной цепи.2. Особенности:1>. Поддержка двухканального выходного режима2>. Высокое качество звука3>. Встроенный усилитель3. Параметры:1>. Название продукта: HT8692 плата дифференциального усилителя2>. Рабочее напряжение: DC 2,5-5,5 В3>. Рабочий ток:> 2A4>. Выходная мощность: 5 Вт5>. Уровень усилителя: класс D/класс AB6>. Режим по умолчанию: Класс D7>. Сопротивление динамика: 4 Ом8>. Диапазон рабочих температур:-20℃ ~ 85℃9>. Диапазон рабочей влажности: 0%-95% относительной влажности10>. Размер: 30*24*15 мм4. Установите режим работы:1>. По умолчанию используется Класс D.2>. С помощью r можно использовать CTRL pin для установки режима работы.3>. Удалите резистор R5, чтобы изменить Класс D на класс AB.4>. CTRL pin используется для отключения звука от модуля Bluetooth.5>. Примечание: чип получит тепло, что приведет к активации функции защиты от перегрева, когда входное напряжение превышает 12 В и работает в режиме класса AB.5. Использование шагов:1>. Убедитесь в режиме работы;2>. Подключите подходящие колонки;3>. Подключение правого входного напряжения на входном терминале;4>. Входной звуковой сигнал;5>. Тестирование и использование.6. Примечание:1>. Класс D по умолчанию.2>. Чип получит тепло, что приведет к активации функции защиты от перегрева, когда входное напряжение превышает 12 В и работает в режиме класса AB.3>. Пожалуйста, используйте подходящий динамик.4>. Пожалуйста, введите звуковой сигнал.5>. Убедитесь, что входной ток больше 2А.7. Применение:1>. DIY динамик;2>. Интеллектуальное Голосовое управление;3>. Преобразование сигнала Bluetooth.8. Посылка:1>. 1 шт. HT8692 плата дифференциального усилителя
