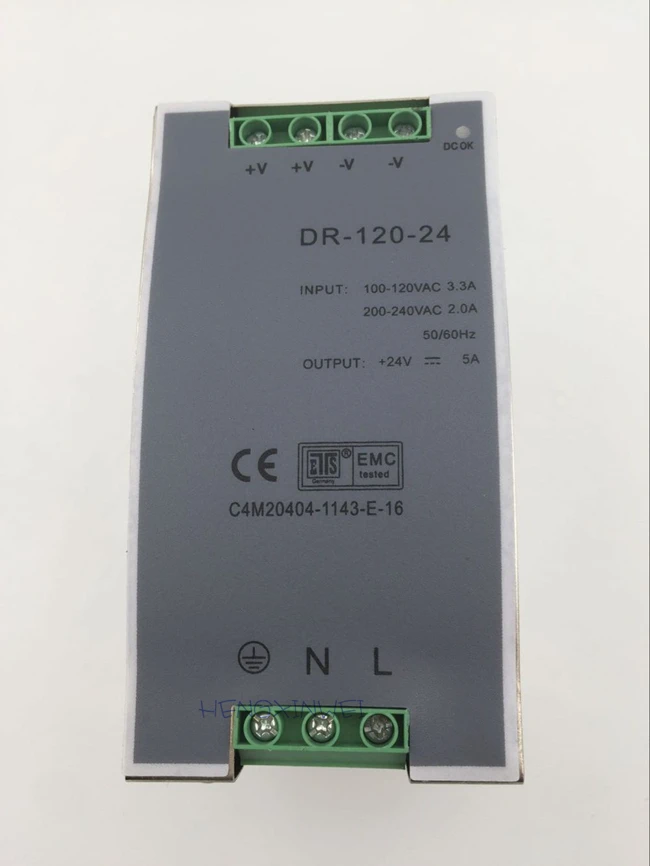

Din-рейка Один выход импульсный источник питания DR-120-24 120 W 24 V 5A ac dc преобразователь

Модель

DR-120-12

Доктор-120-24

DR-120-48

Выход

Напряжение постоянного тока

12 V

24 V

48 V

Напряжение толерантности

± 2%

± 1%

± 1%

Номинальный ток

8.3A

5A

2.5A

Текущий диапазон

0 ~ 8.3A

0 ~ 5A

0 ~ 2.5A

Номинальная мощность

99,6 W

120 W

120 W

Пульсация и шум

100mvp-p

120mvp-p

150mvp-p

Постоянное напряжение ADJ. Диапазон

-9% ~ + 10%

± 10%

± 10%

Вход

Напряжение диапазон

90 ~ 264VAC, 127 ~ 373VDC

Частота

47 ~ 63 Гц

Переменного тока

2.6A/110VAC, 1.6A/220VAC

Эффективность

82%

84%

85%

Пусковой ток

Холодный старт тока 25A/110VAC, 45A/220VAC

Ток утечки

<1mA/240VAC

Защита

Защита от перегрузки

Номинальная выходная power105 % ~ 135% защита от перегрузки стартера

Тип защиты: Номинальный предел тока, автоматическое восстановление после неисправности

Перенапряжения

15,6 ~ 17,8 V

30,6 ~ 33,2 V

54,8 ~ 56,6 V

Тип защиты: выход отключения, восстановление после перезапуска питания

Окружающая среда

Рабочая температура, влажность

-20 °C ~ + 60 °C, 20% ~ 90% RH

Темп хранения, влажность

-40 °C ~ + 85 °C, 10% ~ 95% RH без конденсации

Выдерживание вибрации

10 ~ 500 Гц, 2 г 10 мин/1 цикл, период в течение 60 минут, Каждая ось

Безопасность

Выдерживаемое Напряжение

I/P-O/P: 3 KVAC I/P-FG: 1,5 KVAC O/P-FG: 0,5 KVAC

Изолированное сопротивление

I/P-O/P, I/P-FG, O/P-FG: 100 м Ом/500В постоянного тока

Fit стандарт

Стандарт безопасности

Подходит для UL1012

EMC стандарт

В соответствии с EN55022, CLASSA

Другие

Размеры

65,5*125,2*100 мм (Д * Ш * В)

Вес

0,6 кг

Примечание

1. все параметры, не указанные специально, измеряются при входе 230 В переменного тока, номинальной нагрузке и температуре окружающей среды 25 °C.

2. пульсация и шум измеряются на 20 МГц полосы пропускания с помощью 12 "витой пары провода, завершенной с 0,1 мкФ и 47 мкФ параллельным конденсатором.

3. Допуск: включает в себя установочный допуск, регулирование линии и регулирование нагрузки.
