Обзор продукта

DIP-B600FPGA цифровой интерфейс

DIPB600Это модель, разработанная гидразом из Румынии, которая принимает тот же дизайн цепи, те же компоненты, тот же ARM приемник и FPGA алгоритм.

1: общие параметры

Если вы используете компьютер в качестве источника, DIP-B600-ваш лучший выбор. Использует два чипа с высоким баром 5 кВ, и меры по разделению высоты помещаются между процессором ARM3 и чипом FPGA, чтобы прекрасно работать с помехами шума.

DIP-B600 USB интерфейс принимает ram + FPGA архитектура,Использование процессора ARM3 в качестве функции приема и обработки звука USB,Поддерживает различные частоты дискретизации в форматах PCM и DSD, до PCM384kHz и DSD256;DPB600 интерфейс ядро использует Xilinx Spartan6FPGA чип, может выводить Оригинальный формат DSD.Для устранения ошибки временной базы, вызванной сам чип FPGA, перед выходом принимается специальная программа повторного синхронизации для обеспечения точности синхронизации.

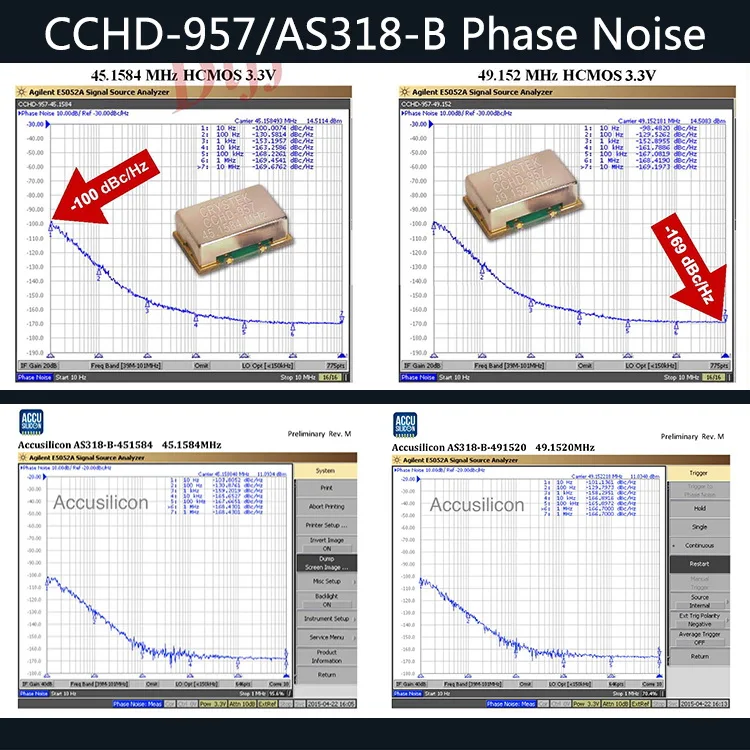

Точность временной базы более важна в цифровой интерфейс USB, интерфейс использует 2 шт. US Accusilcon as318-b серии аудио выделенных кристаллических осцилляторов,Частота составляет 45,1584 м и 49,152 м соответственно в качестве основных часов системы. Основные часы -Мало того, что интерфейс DPB600 также имеет тактовый выход, также поворачивается к генератору петуха,Через бэкборд BNC Подключите ЦАП с функцией тактового ввода.

Основные аксессуары питания, есть несколько вариантов: Используйте питание 5 В USB (рекомендуется не использовать, источник помех будет генерироваться); источник постоянного тока 5 В к DIPB600 через разъем постоянного тока на задней панели. Рекомендуется Линейный источник питания; Используйте IPSP600 или ips-p800 источник питания суперконденсатора, предоставленный производителем.

Интерфейс DIPB600 обеспечивает очень полный режим цифрового вывода • Наиболее важным из них является IP • выход через интерфейс HDMI • при использовании 2 S выхода, максимальная выходная мощность составляет 384 кГц PCM и DSD256 • и это DSD родная; выход до 384 кГц PCM и DSD64DoP с помощью S/PDIF или AES/EBU; выход Toslink-до 192 кГц PCM
