Описание
Макетная плата + BF531 основная плата, с учебными материалами, только предоставляем обучающее оборудование, без технической поддержки, спасибо за понимание
BF5xx EZ-комплект
BF5xx (BF531, BF533, BF561 и т. Д.) общая макетная плата
Макетная плата BF5xx ez-kit поддерживает все наши основные платы серии BF5xx, а также многофункциональные удлинительные панели. совет по развитию имеет 10/100 m Ethernet интерфейс, интерфейса USB 2,0, аудио-интерфейс, IDE/SATA интерфейс жесткого диска, Разъем для карты SD, и PPI, SPI, спорт, Шина данных и другие розетки. Эта плата разработки подходит для разработки цифрового видеорегистратора, сетевой камеры, видео телефона, потокового медиаплеера и других приложений.
Особенности:
Поддержка нескольких основных Плат:
Плата ADSP-BF531 core
В adsp-bf533 основной плате

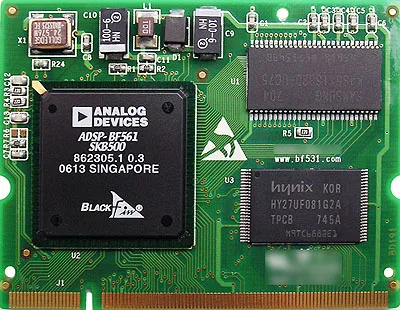

Основная плата Adsp-bf561 и т. Д.
DM9000 Ethernet интерфейс (RJ45)
Чип звуковой карты WM9707 AC97
ISP1160 USB2.0 хост-порт x2
CPLD используется для декодирования шины и расширения IO
Порт IDE, можно подключить жесткий диск и CD-привод
Стенд SD/MMC
Консольный порт RS232 (DB9)
Интерфейс JTAG для записи и отладки
Можно подключить два интерфейса PPI:
LQ035 3,5-дюймовая ЖК-панель
LQ043 4,3-дюймовая ЖК-панель
HV7131 панель камеры
SAA7113 Плата видеозахвата
Розетка GPIO, SPI, SPORT0
Кнопка сброса
аккумулятор rtc
Мощность индикатор
Крепление содержит:
JTAG адаптер и соединительный кабель RS232 кабель с поддержкой cd-rom содержит:
1. Руководство по использованию
2. Исходный код U-boot и файл записи
3. UClinux для исходного кода Blackfin и файла записи 4.
BF5XX EZKIT общая макетная плата основная плата
PPI интерфейсы: 2
Порты SPI, SPORT0, GPIO: 1
Интерфейс шины данных: 1
Разъем для sd-карты: 1 (совместим с SD, MICRO SD, tf-картой)
Интерфейс Ethernet: 1 (адаптивный 10 м/100 м)
Интерфейс RS232: 1 (DB9)
Порт USB: 2 (2,0 полный хост скорости)
Интерфейс IDE: 1 (3,5 "40PIN)
Аудио: AC97 (WM9707) микрофонный вход, линейный вход, линейный выход, Выход динамика
Источник питания: 12 DC 800 мА; компьютерный вход питания
Мощность индикатор: 1
Кнопка сброса: 1
Часы реального: 1
Гнездо Blackfin JTAG: 1
CPLD JTAG гнездо: 1
Цена за единицу: 148,88 долл. США

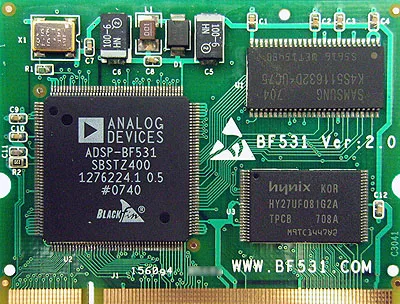

BF531 основной плате:
ЦП: BF531 400 МГц
Оперативная Память: 64 Мб
NOR FLASH: 2 Мб
NAND FALSH: 128 Мб
Поддержка программы шифрование чипа
Цена за единицу: 49,99 долл. США
ЦП: BF533 400 МГц
Оперативная Память: 64 Мб
NOR FLASH: 2 Мб
NAND FALSH: 128 Мб
Поддержка программы шифрование чипа
Цена за единицу: 69,99 долл. США
Bf533-500 основной плате:
ЦП: BF533 500 МГц
Оперативная Память: 64 Мб
NOR FLASH: 2 Мб
NAND FALSH: 128 Мб
Поддержка программы шифрование чипа
Цена за единицу: 88,88 долл. США
LQ043 плата расширения:
Подключение к BF5XX_EK макетной плате PPI0 или PPI1 расширение гнезда для BF5XX_EK макетной платы 4,3 "(420x272) 16 бит/24 бит цветной TFT ЖК-дисплей.
Цена за единицу: 49,99 долл. США
Клавиатура плата расширения:
Расширьте 16 ключей к разъему PPI0 или PPI1, подключенному к макетной плате BF5XX_EK для макетной платы BF5XX_EK.
Цена за единицу: 15,88 долл. США
Параллельный кабель для сжигания JTAG:
Подключенный к BF5XX_EK макетной плате может быть записан на ЦП серии ADI BLACKFIN.
Цена за единицу: 15,88 долл. США
