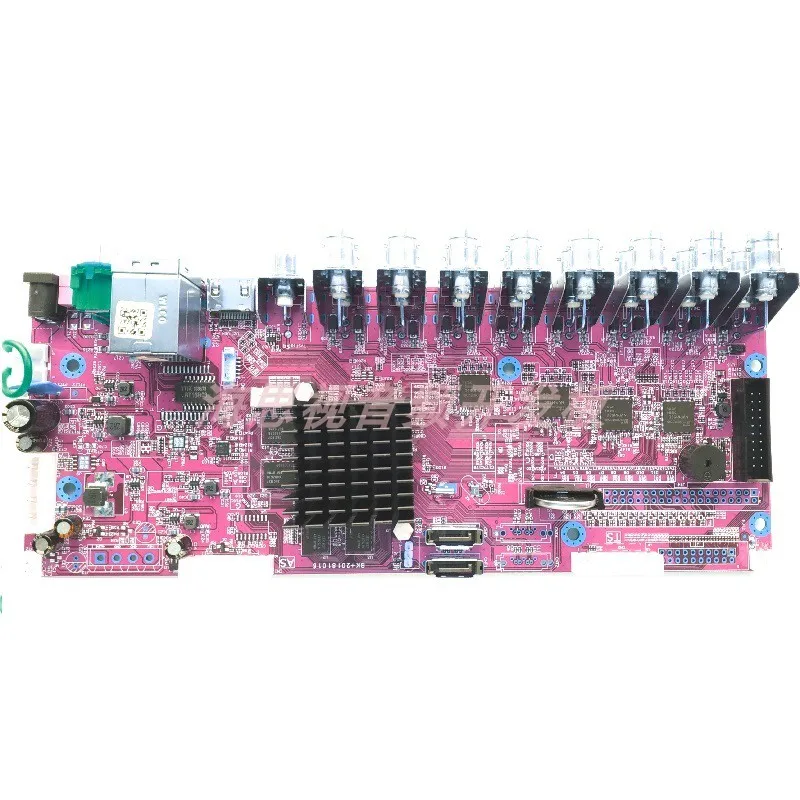

Для H265 DVR макетная плата Hi3531 AHD плата сбора видео 6158 исходный код

Описание

Отгрузочная ведомость:

Основная плата + адаптер питания + кабель USB для последовательного порта + кабель SATA + блок питания жесткого диска AHD модуль камеры + линия передачи BNC (один комплект)

(Один комплект может быть разработан вручную)

H265 DVR макетная плата Hi3531 AHD плата сбора видео 6158 исходный код

Hi35xx NVR DVR серии SoC руководство

Ссылка: https://pan.baidu.com/s/1DolEGgtDezBhgUtE9DbhHQ

Добыча Код: 58w8

Спецификация интерфейса для макетной платы 3531DV100

Кол-во

Серийный numberinterfacenote

01 USB интерфейс x2 может подключаться к мыши, клавиатуре, wifi, 4G модулю и другим usb-устройствам

02 power interfaceX 1 12 V dc источник питания

03 SATA interfaceX2 2-полосная интерфейс жесткого диска

04X1 стандартный интерфейс Ethernet, линия подачи

05 Ethernet interfaceVGA выходной интерфейс X1 VGA и HDMI homologous выход 06 HDMI выходной интерфейс X1 1CA1n выход 071 жесткий диск интерфейс питания

08 последовательный порт (ttl) интерфейс 11 ttl уровень последовательный порт консоль;

09 жесткий диск power interfaceX1, новый whichudio input interfaceX1

10 аудио input09Audio выход interfaceX1 аудио выход

11 BNC видео входной интерфейс x16 AHD камера видео входной интерфейс

24 других информации горячие обновления в ..

Описание: схема и информация о печатной плате этой платы не предоставлены, и соответствующая Техническая Поддержка аппаратного дизайна не предоставляется. Пожалуйста, обратитесь к официальной информации об оборудовании Hess для вашего собственного дизайна оборудования.

Hi3531D V100-это профессиональный чип Soc для многоканального hd (1080 p/720 p) и многоканального hd (DI/960 H) DVR приложений · режущий двигатель, HDMIVGA hd дисплей выходной мощности, и богатая интеграция периферийного интерфейса. Этот чип SoC обеспечивает высокую производительность, отличное качество изображения и недорогое Аналоговое hd SDI решение для продуктов клиентов, при этом значительно снижая стоимость сопутствующих продуктов eBOM.

Одночиповый видеорегистратор Hi3531D V100

Видеорегистратор 8x1080 p

8x1080p @ 30fps h.265/h.264 кодирование + 8xDI @ 30fps h.265/h.264 кодирование + 8x1080p @ 30fps h.265/. 264 декодирование + 8x1080p @ 2fps кодирование JPEG

HDMI 4 k * 2 k @ 30 FPS пропадал чек

Видеорегистратор 16x720 p

16x720p @ 30fps h.265/h.264 кодирование + 16xdi @ 30fps h.265/. 264 кодирование + 16x720p @ 30fps h.265.264 декодирование + 16x720p @ 2fps кодирование JPEG

Выход HDMI 4 k * 2 k @ 30 FPS

Видеорегистратор 32x960 h

32x960H@30fpsH.265/h.264 кодирование + 32xCIF@30fpsH.265/h.264 кодирование + 16x960H @ 30fps h.265/H264 декодирование + 32x960H @ 2fps JPEG кодирование

HDMI 4 K * 2 K @ 30fps выход + CVBS выход

Модуль VI захватывает видеоизображения, которые можно отрезать и масштабировать, и выводит Многоканальные данные изображения с различными разрешениями. модуль декодирования декодирует кодированный видеопоток и отправляет данные разобранного изображения в VPSS для обработки изображений или непосредственно в vo для отображения. Видеопоток в формате H264/MPEG4/MPEG2 может быть декодирован.

Модуль VPSS получает изображения, отправленные VI и модулями декодирования, и может денозировать, улучшать изображение, заточки и другой обработки изображений, и Реализуйте гомологию вывода многоканальных данных изображения с различными Разрешениями для кодирования, просмотра или захвата.

Модуль кодирования получает данные изображения, записанные V1 и выходные после обработки VPSS, и может накладывать изображения OSD, установленные пользователем через модуль региона, затем кодируйте в соответствии с различными правилами и выводите соответствующий поток кода.

Модуль VDA получает выходное изображение v1, производит обнаружение движения и обнаружение окклюзии, и, наконец, выводит результаты обнаружения и анализа.

Модуль vo получает выходное изображение, обработанное VPSS, которое может быть обработано при воспроизведении управления, и, наконец, выводится на периферийное Видео устройство в соответствии с выходным протоколом, настроенным пользователем.

Модуль AI захватывает звуковые данные, затем модуль AENC поддерживает кодирование в соответствии с различными аудиоправилами, и, наконец, выводит поток аудиокода.

Поток звукового кода, полученный пользователем из сети или периферийного устройства хранения, может быть непосредственно отправлен в модуль ADEC, который поддерживает декодирование различных звуковых форматов, и декодированные данные могут быть отправлены в модуль AO для воспроизведения звука.

Пул видео кэша poolVideo cache в основном обеспечивает большую функцию управления физической памятью для медиа-бизнеса, который отвечает за распределение и восстановление памяти, дает полную передачу роли пула кэша памяти, И позволяет использовать физическую память разумно в каждом модуле обработки мультимедиа. набор блоков кэша одинакового размера и прилегающих физических адресов составляет пул видеокэша. канал видеовхода требует использования общего пула видеокэша. Весь канал ввода видео может быть получен из общего пула буфера видео блок кэша видео используется для сохранения получения изображения (как показано на рис. 2-1 в из общего пула буфера видео для блока кэша видео bm), Из-за видеовхода канал не предоставляет функцию создания и уничтожения общего видео буфера пула, поэтому перед инициализацией системы необходимо настроить общий видео буферный пул для видеовхода канала. В зависимости от бизнеса количество обычных пулов кэша, а также размер и количество блоков кэша различаются. Период действия кэш блока показано на рисунке 2-1 относится к чехол прохождения через впсс канал для последующих модулей (рисунок 2-1 сплошная линия путь). Если блок кэша не проходит через канал VPSS к другим модулям, он будет помещен обратно в общий пул кэша после обработки модулем VPSS (рис. 2-1 штриховая линия)
