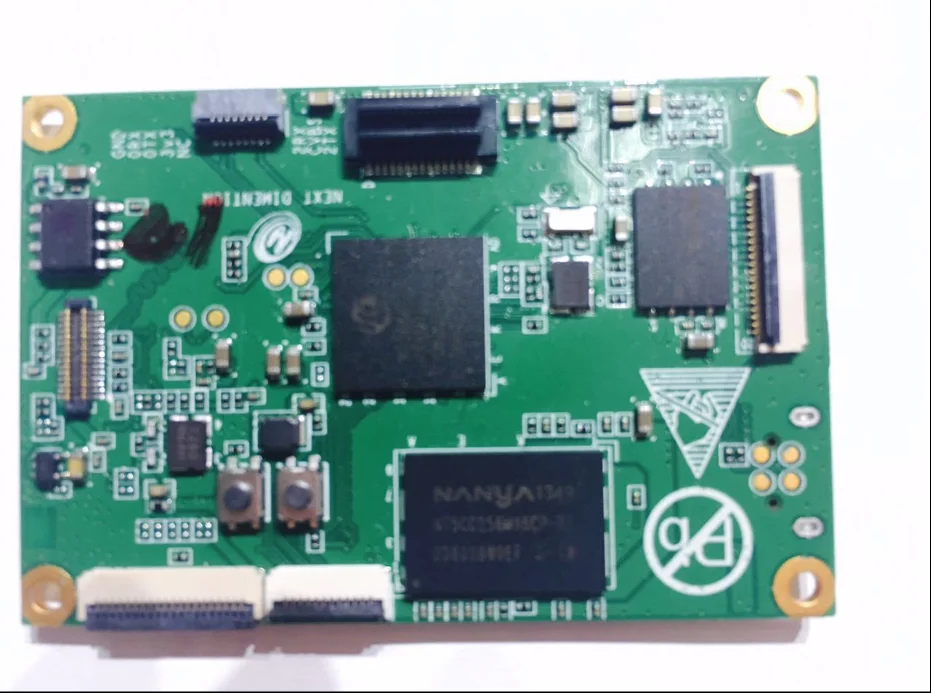

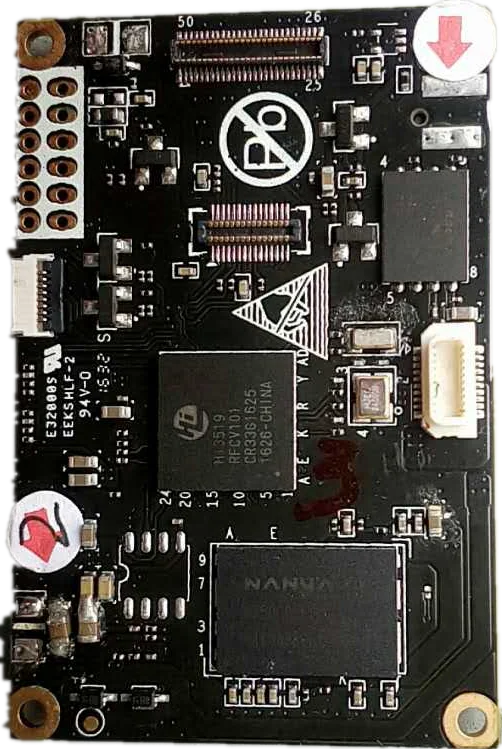

Для Hi3559V100 макетной платы, подходит для камер, безопасности, дронов, роботов и т. Д

Описание

Hi3559V100 макетная плата, подходит для камер, безопасности, дронов, роботов и т. Д.

Принять 5-го поколения hi-lark высокой производительности видео кодировщик, который может кодировать 1way 1080P @ 30fps одновременно

Поток кодов, также может быть настроен как 2K @ 60fps/1080P @ 120fps/720P @ 240fps, например, запись видео с высокой частотой кадров.

Высокоэффективный процессор изображения 4-го поколения hi-isp и новейшая технология 3A/3DNR/HDR могут достичь профессионального эффекта изображения.В то же время, он поддерживает двойной датчик в, с максимальной поддержкой 16 миллионов и 8 миллионов разрешение обработки видео, который может осуществить 1080P30 сырой передачи данных и хранения, достижения эффекта профессиональной камеры.

Интегрированный высокопроизводительный двухъядерный процессор A17 + A7, может поддерживать EIS, оптический поток hover и другие интеллектуальные функции при реализации кодирования видео и обработки ISP.В то же время, Hi3559V100 продолжает лидировать в отрасли в высоком качестве изображения, низкое энергопотребление и miniaturization с передовой технологией 28 нм HPC + и упаковкой 10 мм x 10 мм fc-csp.

Глава 1 Технические характеристики изделия

1,1 ключевые особенности продукта

6 axis 4k @ 30fps видео анти-встряхивание поддержка для гироскопа вспомогательная информация.

L поддерживает HDR фотографии.

Поддерживается исходный видеовыход.

L поддерживает Вход второго датчика, который используется для парения потока света.

L поддерживает второй низкий поток кода задержки через выход USB2.0 для передачи графа.

1,2 Основные функции

Процессор core

A17@1.25ghz, 32 КБ i-cache, 32 КБ d-cache 56кб L2 cache

A7 @ 800 МГц, 32 КБ i-cache, 32 КБ d-cache/128 Кб L2 cache

L поддержка неонового ускорения и интеграции устройств обработки FPU

L поддерживает Linux + huawei LiteOS двухсистемную гетерогенную систему

Кодирование видеосигнала

L h. 264 BP/MP/hp

L h. 265 Основной профиль

L h. 264/h. 265 поддерживает I/P/B рамки и двойные P рамки

Поддержка MJPEG/JPEG Базовая кодировка

Кодировка видео обрабатываемую производительность

L h. 264/h. 265 поддерживает максимальное разрешение 16 м (4608x3456) пикселей

L h. 264/h. 265 мультикодовый поток в реальном времени кодирование способность:

L 4 k @ 30 FPS + 30 FPS + 4 k 1080 p @ 2 FPS с защелкой

L Поддерживает максимальную производительность снимка JPEG 16m @ 15fps

CBR/VBR контроль скорости, 2 кбит/с ~ 100 Мбит/с

Скорость кодирования L поддерживает 1 ~ 240 кадров в секунду

Поддержка 8 сфер, интересующих вас (ROI) кодирование

Интеллигентая (ый) Видео анализа

L интегрированная интеллектуальная система ускорения анализа для поддержки клиентов для разработки интеллектуальных приложений для мобильных камер, таких как оптическая Регулировка потока и отслеживание цели

Видео и обработки графики

L поддерживает 3D денозирование, улучшение изображения и динамическое Увеличение контрастности

L Поддержка видео, графика выход анти-мерцания обработки

L поддерживает функцию масштабирования видео 1/30 ~ 16x

L поддерживает две горизонтальные бесшовные сращивания видео

L Поддержка Графика 1/2 ~ 2x функция масштабирования

Предварительная обработка OSD штабелирование 8 регионов

L 2 слоя (видео слой, графический слой)

ISP

Поддержка двух самостоятельных ISP обработки

L поддерживает функцию 3A (AE/AWB/AF), и управление 3A можно регулировать с помощью пользователей

Поддержка функции фиксированного режима шума (FPN)

Поддержка сильного подавления света, Компенсация подсветки, гамма, улучшение цвета

L поддержка коррекции плохой точки, денозировка, цифровой анти-встряхивание

Поддержка запотевания

L поддерживает коррекцию искажений объектива и коррекцию рыбий глаз

L поддерживает вращение изображения на 90 °/270 °

L поддержка изображения Зеркало, флип

L поддержка датчика встроенный WDR, 4F/3F/2f-рамка база/линия

L база WDR и локальный тон, второй ISP поддерживает только датчик сборки в WDR, 2f-рамка база/линия база WDR и локальный тон сопоставления

Механизм безопасности

Аппаратное выполнение AES/DES/3DES три шифрования и дешифрования

Аппаратное применение rsa1024/2048/4096 алгоритм проверки подписи

Аппаратные средства для осуществления хеш-тамп-защищенный алгоритм, поддержка HASH-sha1/256, hmac_sha1/256 алгоритм

Внутренняя интеграция 512Bit OTP пространства для хранения и аппаратного генератора случайных чисел

Видео-интерфейс

L поддерживает два канала ввода датчика. Максимальное разрешение основного канала составляет 16 м (4608x3456) и 8 м (4096x2160) второго канала.

L поддержка одновременной 8/10/12/14 bit rgb Bayer постоянного тока серии видео вход с тактовой частотой до 150 МГц

Поддержка bt.601, bt.656, bt.1120 входной интерфейс видео

Основной путь поддерживает до 12 xlan MIPI/LVDS/sub-lvds/HiSPi интерфейс

L второй интерфейс датчика поддерживает максимальный 4 xlan MIPI/LVDS/sub-lvds/HiSPi интерфейс

L поддерживает стыковку с SONY, Aptina, OmniVision, Panasonic и другим основным hd cmos-датчик

L совместим с электрическими характеристиками различных сенсорных параллельных/дифференциальных интерфейсов

Обеспечить Программируемый датчик часы выход

Периферийный интерфейс

1 интерфейс SD3.0/SDIO3.0, Поддержка SDXC

1 интерфейс usb3.0/2,0 хост/устройство
