Для систем Matek F722-Mini Контроллер полета OSD Dual Gyro/Acc 32 M Flash 5 V/2A BEC для RC беспилотный самолёт части самолета

Описание

Для систем Matek F722-Mini Контроллер полета OSD Dual Gyro/Acc 32 M Flash 5 V/2A BEC для RC беспилотный самолёт части самолета

Особенности:
1. MCU: 216 МГц STM32F722RET6, IMU: MPU6000 и ICM20602, двойной Gyros встроенный (SPI).
2. OSD: AT7456E (SPI), Blackbox: 32 МБ-байт флэш-памяти (SPI).
3. изображение двойной камеры переключается через AUX (режимы tab-user2), 8x Dshot/Proshot/oneshot выходы.
4. Vbat фильтрованная Выходная мощность для VTX, переключаемая через AUX (режимы tab-user1).
5. Поддержка протокола Smartaudio & Tramp VTX, вход: 6 ~ 36 В (2 ~ 8 S LiPo).

Описание:

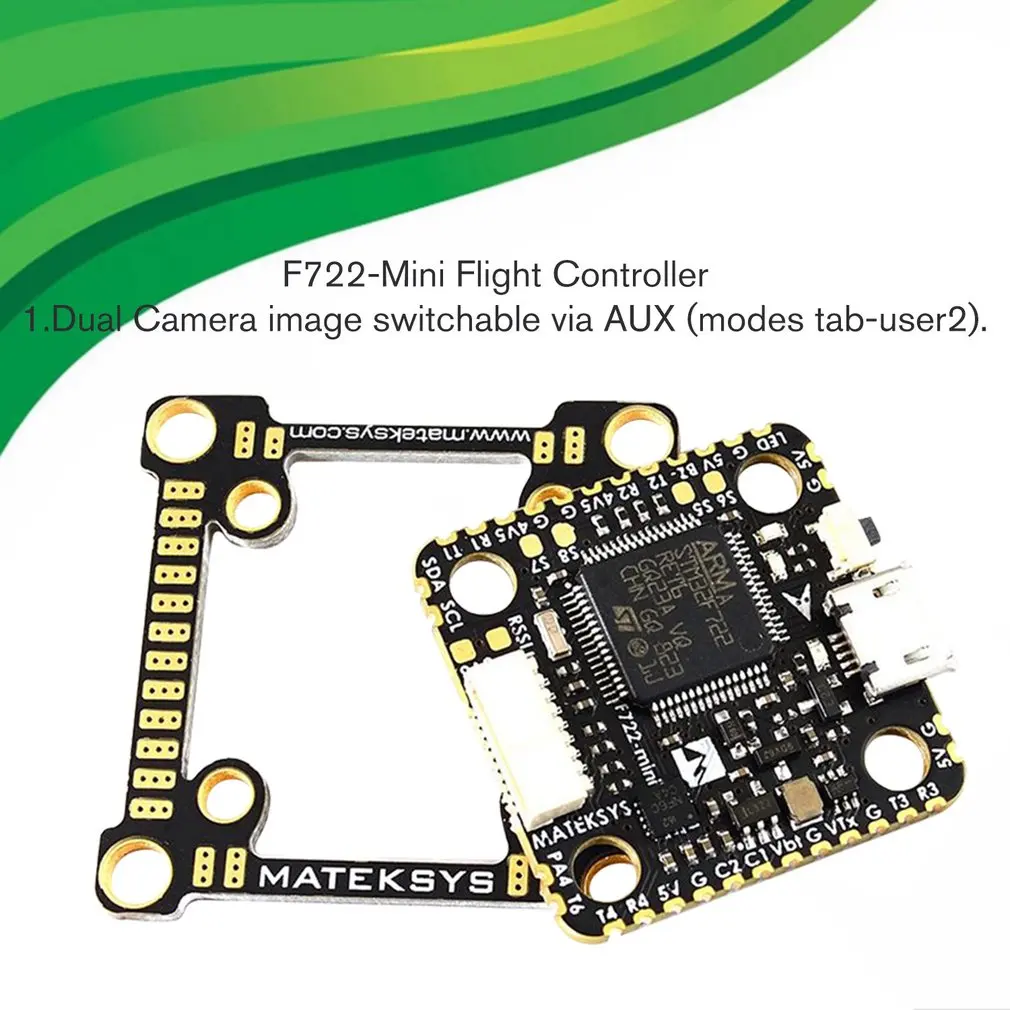

1. изображение двойной камеры переключается через AUX (режимы tab-user2).
2. откидной 20 мм до 30,5 мм Монтажный.

Технические характеристики:
Название бренда: Matek System
Наименование товара: F722-Mini Контроллер полета
MCU: 216 МГц STM32F722RET6
IMU: MPU6000 и ICM20602, двойной Gyros встроенный (SPI)
OSD: AT7456E (SPI)
Blackbox: 32 М-байт флэш-памяти (SPI)
Баро: без барометра. Поддержка внешнего барометр модуль (I2C)
5x Uarts (1,2, 3,4, 6) со встроенным inversion
1x Softserial поддерживается
8x Dshot/Proshot/oneshot выходы
1x I2C
1x SH1.0 _ 8pin разъем (Vbat/G/Curr/R6/S1/S2/S3/S4)
3x светодиодов для состояния FC (синий, зеленый) и индикатор 3,3 В (красный)

Камера управления: Да
Протокол Smartaudio и Tramp VTX: Да
WS2812 Светодиодная лента: Да
Звуковой сигнал: Да
RSSI: Да
Дополнительный ADC для INAV аналоговый airspeed

Мощность
Вход: 6 ~ 36 В (2 ~ 8 S LiPo)
BEC: 5 V 2A cont. (Max.3A)
LDO 3,3 V: Max.200mA
Датчик напряжения аккумулятора: 1:10 (Шкала 110)
Нет встроенного датчика тока, поддерживает внешний датчик тока PDB/4в1

FC прошивки
BetaFlight/INAV
Цель: MATEKF722SE

Физический
Крепления
20x20 мм/33 мм с силиконовыми Люверсами
20x20 мм/22 мм с силиконовыми и латунными Люверсами
30,5x30,5 мм/33 мм с пластина преобразования и кремниевые втулки
Размеры: 28x28 мм
Вес: 5 г

Посылка информации:
Посылка Размеры: 5,5x5x0,6 см/2.16x1.97x0.24in
Вес упаковки: 15 г/0,53 унций
Блестящий полиэтиленовый пакет

Посылка включает в себя:
1 х FC F722-mini
1x20 мм до 30,5 мм пластина преобразования
6 х силиконовых люверсов M4 до M3
6 x латунные прокладки M3 для M2
1 x SH1.0 _ 8pin кабель 5 см
2 x SH1.0 _ 8pin разъемы

Примечания:
1. из-за разницы между различными мониторами изображение может не отражать фактический цвет изделия. Мы гарантируем, что модель реального изделия не отличается от представленной на фото.
2. Из-за ручного измерения и различных методов измерения, пожалуйста, допускайте отклонение на 1-3 см. Спасибо!
