Описание

STM32F334, цифровая плата развития питания, напряжение подъема, двусторонний источник питания, понижающий
STM2G474 высокопроизводительная цифровая плата развития питания на основе 170 МГц основная частота находится в процессе разработки... Добро пожаловать в групповое обсуждение: \
Введение в Совет по разработке:
Cortex-m kernel digital power как Восходящая звезда, с: простой процесс развития (Keil), мощная вычислительная мощность с плавающей точкой (FPU, DSP),
Высокоточный таймер (HRTIM, 216 picoseconds), динамический Кэш (CCMRAM), прямой доступ к памяти (DMA), Высокоскоростной АЦП (5 Msps)
С выпуском плат по разработке Buck и buck-boost,
Позвольте вам быстро ознакомиться с основным принцип управления цифровым источником питания и дизайном цифровой компенсации петли (2p2z, 3p3z, PID).
Открытый источник не прост, пожалуйста, Поддерживайте.
Аппаратное обеспечение вводится
Основной чип управления: STM32F334C8T6, 72 МГц, 64 Кб, FPU, HRTIM (4,6 ГГц), CCMRAM
Инструменты записи: Встроенный CMSIS-DAP поддерживает загрузку, отладку, связь с последовательным портом
Силовые устройства: 6 силовых mos-трубок, 4 твердотельных конденсатора 220 мкФ/50 в и 1 индуктор
Схема защиты: OCP/OVP/OTP/overpower/ESD защита/анти-обратная защита
Протокол: Поддержка USART, iec, EEPROM (бортовой MC24C02) и т. д.
Контентом с открытым исходным кодом
Основная часть: лампа потока, обнаружение ключа, таймер, выборка АЦП, Последовательная связь, чтение ieprom, и т. д.
Алгоритм электропитания: Type2, Tpye3, PID, Tustin алгоритм преобразования

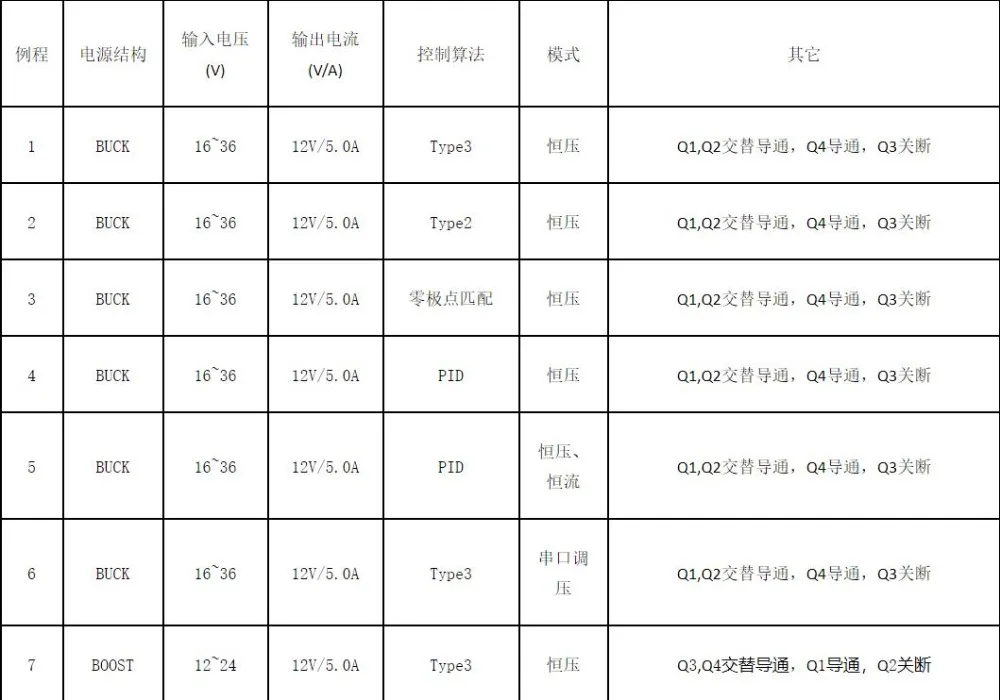

Мощность поставить образец:
Для STM32F334, цифровая плата развития питания, напряжение подъема, двусторонний источник питания, buck-boostДля STM32F334, цифровая плата развития питания, напряжение подъема, двусторонний источник питания, buck-boost
Дополнительные Примечания:
(Пример 10) вход 12-22 в для работы в режиме BOOST, 22-26 в для работы в режиме buck-boost, 26-36 в для работы в режиме BUCK, режим автоматически переключается
Отгрузочная ведомость
1 плата питания, 1 usb-кабель, 4 клеммы, 1 копия инструкции по циклу, 1 копия схемы, 1 копия исходного кода программы
Монтажная структура:
Ботинки сигнала
Динамический отклик (0,5-> 4A)
С последовательным регулирование напряжения (12 V 15 V)
Buck (28 V 24 V)
Boost (16 V-24 V)
Buck-boost (смешанный режим: 24 В до 24 В)
Температура (полная нагрузка 5.0a, температура окружающей среды 25)
Кривая VI (результаты испытаний оборудования для автоматизации испытаний ATE следующие)
Электрические свойства

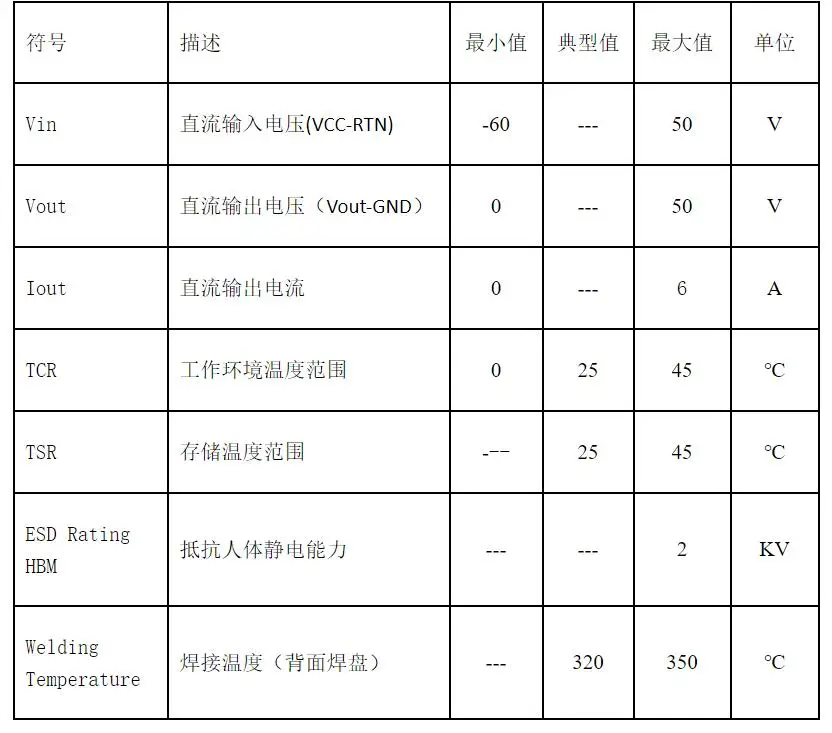

Предельный список электрических параметров: при использовании в случае превышения предельных параметров может быть нанесен необратимый ущерб макетной плате. Как правило, не рекомендуется использовать
Для STM32F334, цифровая плата развития питания, напряжение подъема, двусторонний источник питания, buck-boost

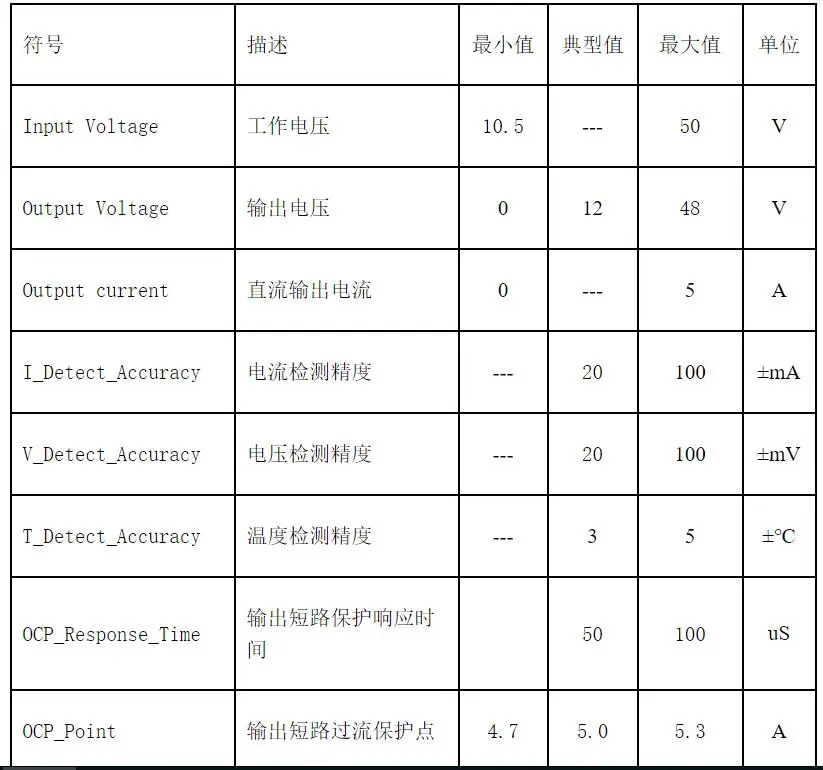

Рекомендуется выполнить таблицу электрических параметров, температура окружающей среды 25, и тест в закрытой среде
Для STM32F334, цифровая плата развития питания, напряжение подъема, двусторонний источник питания, buck-boostДля STM32F334, цифровая плата развития питания, напряжение подъема, двусторонний источник питания, buck-boost
Твердотельная емкость :( метод тестирования: 10 образцов, выбираемых случайным образом из 100 образцов)
Примечание: 1) для электрических параметров, отличных от указанных в таблице, см. Схему и найдите соответствующее руководство по эксплуатации чипа
2) PCB параметры: 4 слоя Золотой опускается на дно процесс, поверхности и поверхности B толщина металлизированного слоя (меди 1 Oz, средний слой толщина металлизированного слоя (меди 0,5 oz
3) в части программы по умолчанию используется язык C, если не указано иное
Макетная плата используют notes
1) Когда входное напряжение постоянного тока больше 36 В (максимальное напряжение безопасности человеческого тела), не прикасайтесь к незащищенному металлическому положении пластины разработки, чтобы избежать потери от электрического удара.
2) Прежде чем предоставить питание макетной плате, пожалуйста, убедитесь, что на передней и задней панели макетной платы нет припоя, оловянного шлака, медной проволоки, воды и других проводящих веществ, чтобы избежать повреждения макетной платы.
3) выходной конец макетной платы не предназначен для подключения батарей, батарей и других воспламеняющихся и взрывоопасных предметов, чтобы избежать огня, взрыва и других опасностей
4) местная температура макетной платы может превышать 80 ℃ при работе на полной мощности. Пожалуйста, не прикасайтесь к нему вручную, чтобы избежать ожогов.
5) не рекомендуется снимать защитную панель во время процесса отладки, чтобы избежать опасности для вас при токе и взрыве.
6) когда ваше оборудование для отладки (настольный компьютер, ноутбук, рабочая станция и т. Д.) стоит более 10000 юаней, пожалуйста, убедитесь, что он оснащен USB-изолятором.
7) Сварка и зацепление зондов не допускается на передней панели макетной платы, но сварка может быть осуществлена на задней части испытательной точки. Температура сварки составляет менее 350 ℃, чтобы коврик для сварки не отвалился.
Рекомендуемая температура сварки 320℃
8) схема макетной платы и вспомогательный программный код неизбежны ошибки, которые ограничиваются связью и обучением, и они не принимаются в любых коммерческих целях
9) макетная плата, поддерживающая материалы и программный код, без разрешения не допускается загрузка baidu library, forum, изданных документов.
10) Питание на макетной доске означает, что вы подробно ознакомились со всем содержанием этого документа, согласны с использованием мер предосторожности, в противном случае это будет на ваш собственный риск.
Часто задаваемые вопросы и решения
1) после того, как рутинный режим составлен, исключительное положение сжигается на макетной плате
Пожалуйста, установите уровень оптимизации на закладке Keil magic wand на самый высокий: LEVE3 (-o3),
Оптимизируйте время и один раздел эльфа на функцию
2) загрузчик cmsis-dap не может быть распознан компьютером
Устройство загрузки, которое поставляется с платой разработки, является бесплатной версией. Если компьютер не может распознать его, удалите кабель USB.
Повторите или перезагрузите компьютер. Доступны Windows 7/Windows 10
3) адрес загрузки программного обеспечения Keil, посылка поддержки устройства, адрес загрузки, адрес загрузки функции библиотеки
Пожалуйста, обратитесь к веб-сайту: https://www.keil.com/download/product, пробная версия может завершить все процедуры, без трещин
Посылка поддержки устройства метод загрузки: https://blog.csdn.net/k1ang/article/details/79644597
4) Выход мощности пульсация шума слишком высока
Метод тестирования пульсации импульсного источника питания: увеличение (10 мкФ + 0,1 мкФ керамической емкости на выходном конце;
Заземляющий зажим щупа осциллографа изменяется на Заземляющее кольцо (или заземляющий зонд) для тестирования.
5) как иметь дело с большим скачком выходного напряжения при динамическом скачке нагрузки?
Задняя часть разработочной пластины предназначена для сварки конденсатора. Выходной конец может быть увеличен на 1000 мкФ электролитического конденсатора, или может быть увеличена полоса пропускания петли и параметры усиления.
6) выгорит ли вход dc 10 ~ 50 в интерфейс USB?
На плате Высокое/низкое напряжение изоляции цепи защиты, не нужно беспокоиться о USB интерфейс сгорел. Но обязательно следуйте инструкциям по использованию платы разработчика.
7) входной терминал и сопротивление GND макетной платы не равны нулю
Вход: VCC и RTN, а не плата GND, есть 10 м Ω среди резистора для выборки
Выход: Vout и GND Vout-не плата, есть 10 m Ω среди выборочного резистора
Заземляющий провод щупа осциллографа должен быть подключен или подключен к метке GND на задней панели
8) Почему для защиты от обратного замыкания используется трубка MOS вместо диода?
Диоды подвержены короткому замыканию или перегреву, есть риск сгореть макетную плату
9) Что мне делать, если я покупаю макетную плату и у меня нет опыта разработки STM32F3? Перед использованием серии C2000, будет ли сложнее начать работу?
Есть 51 микроконтроллер развития foundation can
Серия F3 основана на ядре Cortex-M4, который на самом деле Cortex-M3 + FPU. Метод программирования такой же, как у STM32F0/F1, и использование FPU относительно просто.
Вкладка magic wand проверяет использование единиц с плавающей точкой, и Keil автоматически преобразует вычисления с плавающей точкой, которые отображаются в коде, в аппаратные вычисления.
Те из вас, кто раньше использовал C2000, не должны беспокоиться, все процедуры делятся на: верхний уровень (не зависит от регистрации) и нижний уровень (касается регистрации),
Просто посмотрите на файл верхнего уровня. Более удобен и процесс переноса.
Несмотря на то, что программа имеет подробные комментарии, мы все еще хотим, чтобы вы получили C language foundation, STM32 опыт разработки или другой опыт разработки MCU.
10) как решить другие проблемы в процессе обучения?
Служба поддержки клиентов продавца, как единственный пункт входа для послепродажного обслуживания и технической связи, больше не предоставляет другие формы общения групп.
Пожалуйста, подготовьте описание проблемы, чтобы избежать неэффективного общения. При необходимости доступны учебные материалы один к одному!
