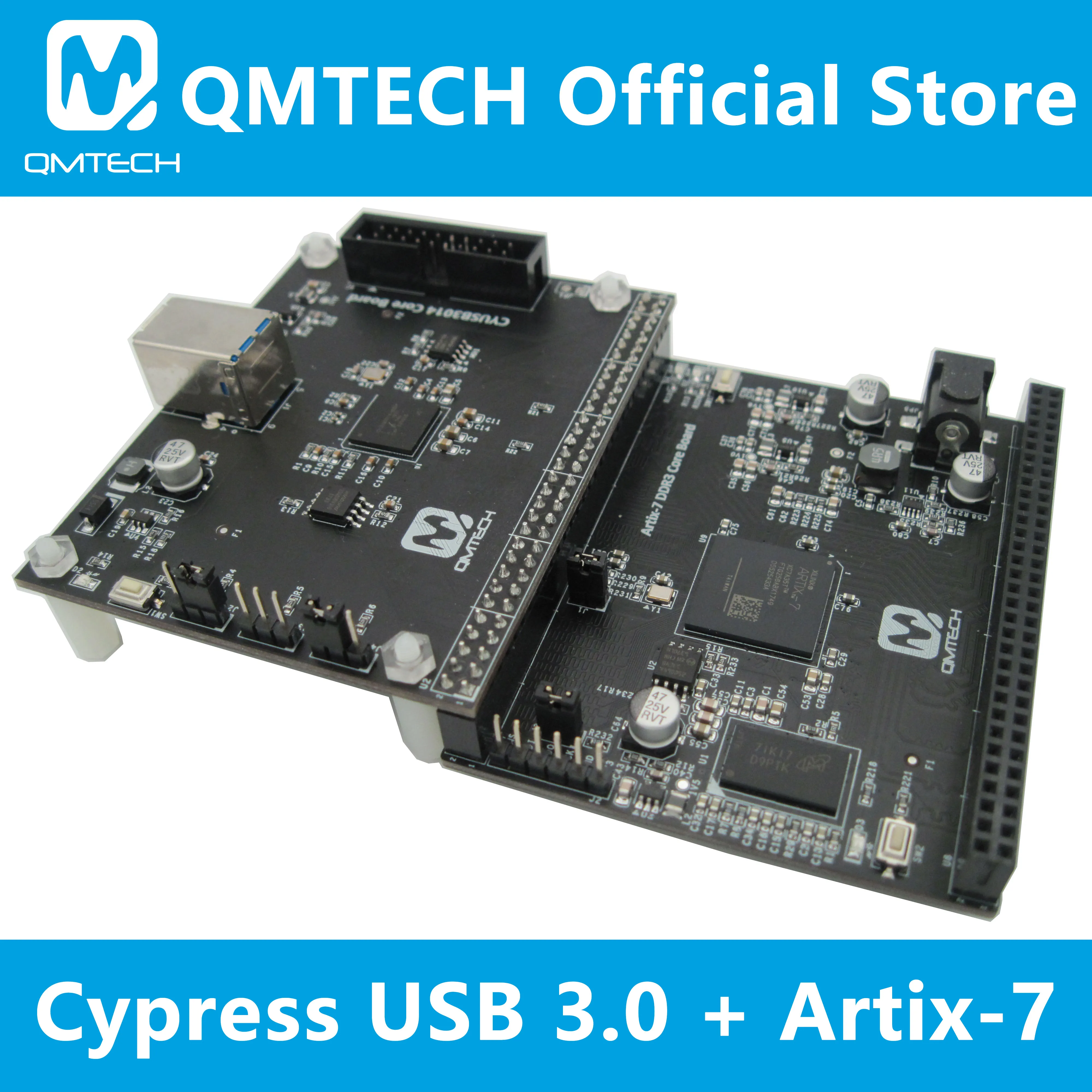

Для USB 3,0 CYUSB3014 макетная плата FPGA Artix 7 A7 основная плата XC7A35T DDR3

Описание

Основные характеристики макетной платы CYUSB3014

Серийный номер 1 главный чип управления:

CYUSB3014;

2 основной контрольный чип посылка:

Bga-121;

3. Внешний источник синхронизации чипа управления: 19,2 МГц;

4. Чип CYUSB3014 имеет встроенное ядро ARM926EJ, работающее на частоте 200 МГц;

CYUSB3014 чип внутренняя часть:

512 Кб Размер SRAM;

CYUSB3014 макетная плата с M25P80 SPI флэш-чип, объем памяти 1 Мб;

CYUSB3014 плата с 16 Кб Размер EEPROM, номер:

AT24C128 3 CYUSB3014 плата с 5 В до 3. 3 в DC/DC, модель чипа: MP2359;

Макетная плата CYUSB3014 оснащена DC/DC с напряжением ядра от 3,3 В до 1,2 в чип.

Модель чипа NCP1529.10 CYUSB3014 макетная плата приводит к ряд 64 p, 2,54 мм Шаг pin ряд, который используется для внешнего процессора, модуль FPGA, Etc.11 CYUSB3014 макетная плата led для загрузки управления pin ряд, используется для управления основным чипом управления от SPI Flash или от USB;

CYUSB3014 макетная плата обеспечивает сброс системы чипа button13 CYUSB3014 макетная плата привело к USB 3,0 type-b материнская плата;

Отгрузочная ведомость:

CYUSB3014 USB 3,0 основная плата x 1,

По умолчанию для пайки печатных плат черного цвета. Высокоскоростная линия передачи данных USB 3,0x1;

Xilinx artix-7 XC7A35T DDR3 макетная плата x 1;

2 a @ 5 v dc источник питания x 1 вся информация раскрывается и обновляется в сети http:/pan.baidu.com/s/1pLOa9uF,

Если у вас есть какие-либо вопросы или потребности, полная посылка по разработке информации, пожалуйста, свяжитесь с продавцом.
