Описание

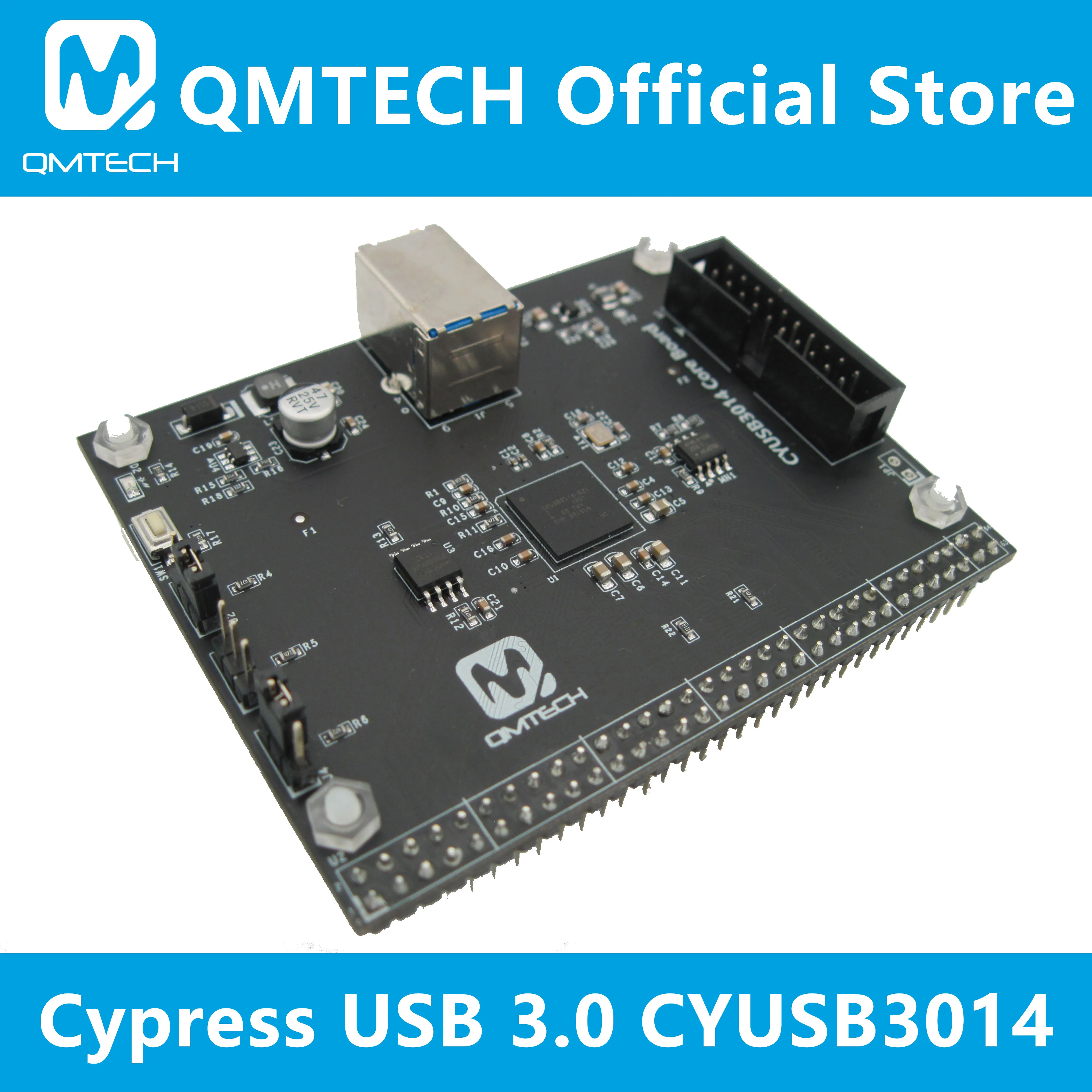

USB 3,0 CYUSB3014 макетная плата FPGA Spartan6 плата Artix 7 A7 основная плата
Основные характеристики серийного номера
CYUSB3014 макетная плата 1 главный чип управления:
CYUSB3014; Основная контрольная посылка:
Bga-121;
2 внешних источника синхронизации основного чипа управления:
19,2 MHZ.34. Чип CYUSB3014 имеет встроенное ядро ARM926EJ, работающее на частоте 200 МГц;
YUSB3014 чип внутренняя часть:
512 КБ SRAM:
5CYUSB3014 макетная плата с флеш-чипом M25P80 SPI, объем памяти 1 Мб;
6CYUSB3014 макетная плата с 16Кб Размер EEPROM, модель:
AT24C1287CYUSB3014 макетная плата с 5 В до 3,3 В DC/DC, модель чипа:
MP2359In theCYUSB3014 макетная плата оснащена 3,3 В до 1,2 в чип ядро напряжение DC/DC, Чип Модель: NCP1529;
9CYUSB3014 макетная плата приводит к ряд 64 p, 2,54 мм Шаг pin ряд, который используется для внешнего процессора, модуль FPGA, etc. 10cyusb3014 макетная плата led для загрузки управления pin ряд, используется для управления основным чипом управления от SPI Flash или от USB;
11The CYUSB3014 макетная плата вызывает Сброс системы чипа button13 CYUSB3014 макетная плата led к USB 3,0 type-b материнская плата;
Отгрузочная ведомость:
CYUSB3014 USB 3,0 основная плата x 1,
По умолчанию-черное сопротивление печатной платы. Высокоскоростная линия передачи данных USB 3,0x1;
Вся информация раскрывается и обновляется на сетевой диск:
Ttp:/pan.baidu.com/s/1ploa9uf, есть какие-либо вопросы или потребности в полной информации о макетной плате посылка, оба, пожалуйста, свяжитесь с продавцом хотите. Кроме того,
CYUSB3014 макетная плата может создать полный комплект этого магазина в Spartan 6 DDR3 макетная плата и Artix 7 DDR3 макетная плата использования:
