Для [v3.6b] odrive-foc двухосевой высокопроизводительный и точный бесщеточный двигатель приводов BLDC

Описание

[V3.6b] odrive-foc двухосевой высокая производительность и точность бесщеточный двигатель приводов BLDC

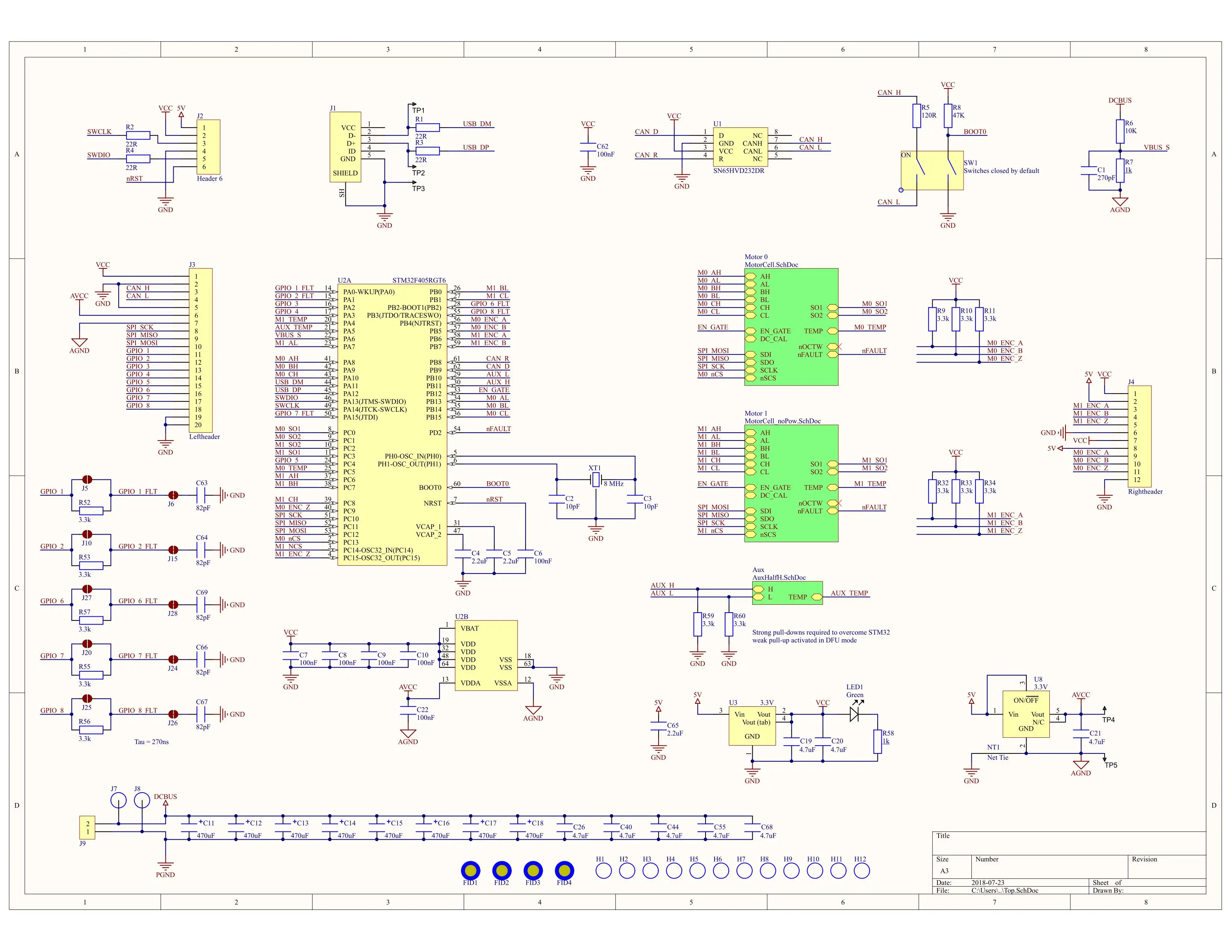

ODrive dual motor drive ODMC (Часть платы-аппаратное обеспечение 3.6b)

Детали:

1. Добавлена кнопка сброса

2. Добавлена кнопка ISP

3. Дополнительные 2 RS232 интерфейсов

4. Модифицированный только 250 мА lp5907mfx-3.3/NOPB и заменил модель на 600 мА LMT3671 с той же посылка и цена

5. Светильник индикатора неисправности добавлен

6. Модифицированный высокоскоростной чип TJA1051TK3

7. Внутренняя 5 в обеспечивается чипом M0 DRV8301, а внешняя 5 в обеспечивается чипом M1 DRV8301 для уменьшения помех питания.

8, увеличьте DRV8301 чип нижней площадки большого отверстия, избегайте напряжения, вызванного виртуальной сваркой, слишком высока

9. Технология обработки печатных плат:

Толщина листа 1,6 мм 4 слойная пластина цвета: золотистый, серебристый 2 oz измеритель толщины медного покрытия со сквозным отверстием Крышка Масляного резервуара черный масло белого слова не диск разделения в длинной стороне добавить процесс край

10. Сопротивление выборки принимает r3920-bvs-m-r0005-1.0 0,5 МОМ 1% 50PPM 9 Вт Сопротивление медных пластырей

Увеличенной силой тока выходной мощности

11, MOS трубка, утвержденная дуплексная NTMFS5C612N 60 v235a 1,5 m Ω ультра-низкое сопротивление n-канал MOSFET трубка, укрепляет токопроводящую низкую температуру

12,8 panasonic полимерные Алюминиевые Электролитические Конденсаторы 63V100UF высокая частота низкое сопротивление 10*10,2 100 JFK, двигатель работает плавнее

Трехконтурное управление: контур положения, контур скорости, контур тока.

ODrive некоторые технологии управления FOC обмена опытом, узнать ODrive отличные идеи управления FOC.

Добро пожаловать в odrive-foc технический обмен группа

Демонстрация изделия в натуральную величину:

Сравните с оригинальной картинкой
