Для Xilinx Kintex 7 Kintex-7 K7 XC7K325T FPGA PCIE макетная плата DDR3

Описание

Люди, знающие линейку, знают стоимость работы этой платы.Проект добавляет вещь, чтобы изменить, не рассчитать время и стоимость рабочей силы, поэтому, снизить цену для каждого использования.

Kintex-7, XILINX's mid-to-high-end продукт, является одним из лучших продуктов Stratix iv на рынке. Kintex-7 является одним из основных продуктов XILINX, и его производительность Stratix iv.Ознакомьтесь с руководством по выбору серии X 7.Доска xc7k325t-ffg676-2i;

Режим PCIE * 1*4 DMA, измерение скорости 1,3 Гбайт/с скорость связи (в зависимости от производительности конфигурации бит-машины, мои условия тестирования: WIN7 64-битная система I5 4 core Процессор 8 gb Оперативная память);

Интерфейс USB, FT2232H, включая один интерфейс FIFO + один последовательный интерфейс UART.Максимальная скорость FT2232H может достигать 480 Мбит/с (синхронный режим интерфейса FIFO). Дополнительные прошивки или программы (например, cy7c68013a) не требуются, и требуется только конфигурация программного обеспечения ПК.Хост-компьютер может установить виртуальную систему последовательного порта и использовать помощник по отладке последовательного порта для отправки и получения данных.Скорость до 10 Мбайт/с может быть выполнена в виртуальном последовательном режиме.Для запуска 480 Мбит/с программа вызывает определенные функции.

DDR3 sodimm, global serration isometric line.Преимущество использования карты памяти в том, что ее легко увеличить или изменить.(Обратите внимание на память ноутбука, но обратите внимание, что напряжение составляет 1,5 в, а напряжение-DDR3L.)И теперь те устарели 1G 2G памяти, taobao б/у очень дешево.Компьютеры сейчас используют четыре gigabyte s памяти, но один gigabyte и два gigabyte s, на макетной плате, все еще относительно большой емкости.

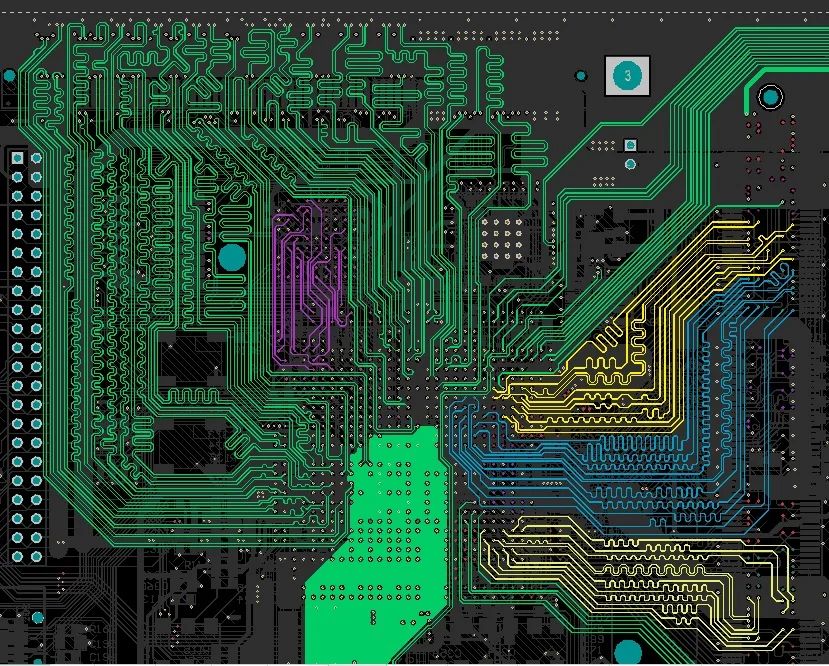

Местные Монтажная схема

Строгий контроль дифференциального импеданса с одинаковой длиной DDR3 и другого интерфейса расширения приложений, высокоскоростные приложения вторичного развития без беспокойства.

DDR3 поставляется в стандартной комплектации с 1333 1G memory stick.Если вы хотите 1600 или какую-либо емкость, купите его самостоятельно.800 1066 1333 1600 memory stick, я протестировал, абсолютно без проблем.Если вам не нужна карта памяти, у вас в руке старый ноутбук.Льготные 100.

2 варианта 10 100 1000G стандарт Ethernet

2-полосная для программирования в производственных условиях + интерфейсный модуль

Интерфейс LCD1602 (2,54 контактный интерфейс, может использоваться в качестве порта IO, по умолчанию нет сварочного штифта)

Несколькими пуговицами с светодиодный

Используя BPI для загрузки программы отключения питания, вы можете загрузить 4 программы, используя бортовой переключатель кода набора номера, для указания программы запуска.

SD стенд

1 шт. eeprom, удобно хранить Ключевые параметры.Стандартный AT24C02 (2kb, 256 байт), до 24c128 (128kb, 16 кбайт)

6 SMA приводит к 1 набору интерфейсов GTX, включая TX RX CLK.

200 м разница Кристалл выбрать Основные часы.

50 м одиночные часы конфигурации

125 м одноконцевые вторичные часы.

Две резервные дифференциальные часы (не сварены).

1 способ SMA тактовый вход.

140 p 0,8 мм разъем пластины-пластины приводит к почти 50 пар дифференциальных сигналов.

TI TPS40057 DCDC контроллер + 2 MOSFET + интегрированный индуктор в основном используется для питания. Ток ядра достигает 18А, менее 20 мВ пульсации (обычно пульсация DCDC составляет 100 мВ).

Встроенный вентилятор охлаждения FPGA.

Предоставленная информация включает:

PDF схематичный рисунок

PCIE test engineering (FPGA end engineering, driver, хост-компьютер C rotine, и хост-компьютер C # программа тестирования передачи данных)

Полное вторичное развитие основной инженерии, обеспечивает хороший процесс разработки приложений, пример DLL интерфейса драйвера вызова.Он имеет высокую эталонную ценность для разработки реальных практичных продуктов, таких как карта сбора данных.

DDR3 тест техники.

Интерфейс USB обычные

Светодиодный ключ с описанием процесса горения BPI flash.
