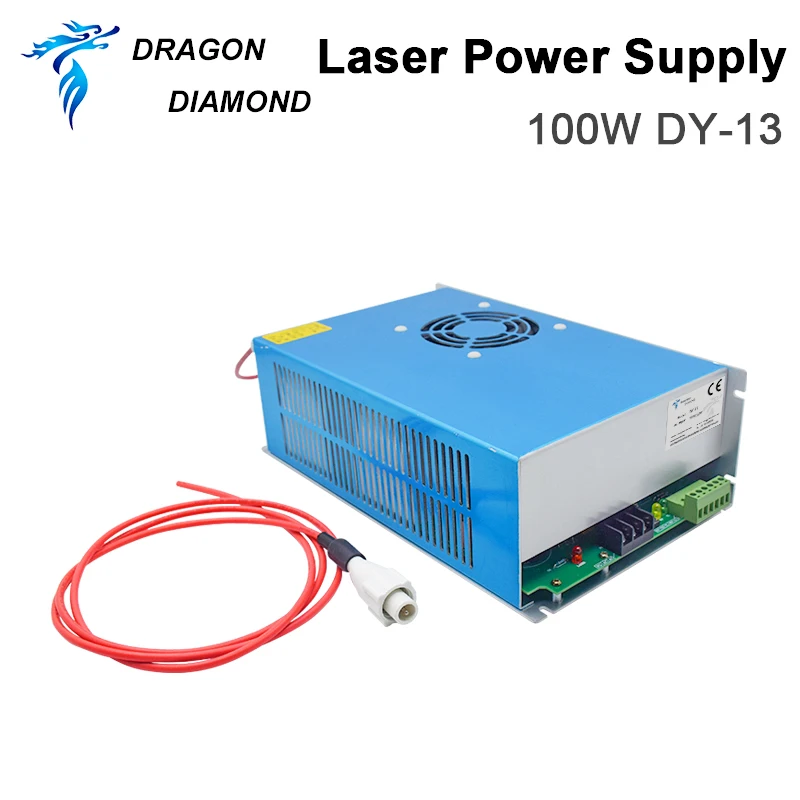

Купить DRAGON DIAMODN DY13 100 Вт CO2 лазерный источник питания для Reci лазерной трубки гравировки/резки

Описание

100 W Питание

HY-DY13Параметры

Демонстрация товара

· Этот блок питания специально разработан для лазерной трубки Reci W2/S2.

Это делает выход лазерной трубки больше и более стабильным.

Быстрая скорость и эффект отклика, высокая производительность, большая мощность резания,

Он также может продлить срок службы лазерной трубки.

Простое управление: запуск и остановка лазера можно легко контролировать с помощью ttl уровня.

Блок питания имеет выходную защиту от открытого замыкания.

Блок питания имеет индикацию сигнала ttl, индикацию сигнала через воду и индикацию лазерного выхода.

Этот источник питания имеет тестовый выход лазера вручную.

Применение: скульптура и вырезанный акрил, ткань, двойной цветной лист и резина и т. Д.

Управление инструкция

Схема подключения

Соединение между блоком питания и лазерной трубкойОпределение клеммы

1	2	3	4	5	6
5 V	TH	TL	WP	G	В

Определение терминала следующим образом:

5 V	Выход Мощность	5 В, максимальный выходной ток 50 мА
TH	Вход сигнала	Светильник с переключателем, высокий уровень (> = 3 В)-яркий погружение, низкий уровень (<= 0,3 в)-без погружения светильник
TL	Вход сигнала	Переключатель светильник. Высокий уровень-без погружения светильник, низкий уровень (<= 0,3 в)-яркий погружение
WP * 1	Вход сигнала	Переключатель светильник, высокий уровень (> = 3 В)-без погружения светильник, низкий уровень (<= 0,3 в)-яркий погружение
G	Заземления сигнала	Ножка должна быть соединена с корпусом лазерного станка и правильно заземлена.
* 2	Вход сигнала	Терминал управления лазерным питанием может использовать 0-5 в с управлением аналогового сигнала, также можно использовать 5 В ШИМ-сигнал для управления

Соединение между блоком питания и контроллером

Модель	Модель номер	Матч лазерная трубка Мощность	Тип лазера	Ссылка
Общие Питание	HY-T35	Срок производства тиража: 30-40 Вт	CO2 лазера	Ссылка
	HY-T50	50 Вт	CO2 лазера	Ссылка
	HY-T60	60 Вт	CO2 лазера	Ссылка
	HY-T80	80 Вт	CO2 лазера	Ссылка
	HY-W120	100-120 W	CO2 лазера	Ссылка
	HY-T150	130-150 Вт	CO2 лазера	Ссылка
	HY-W150	150-180 W	CO2 лазера	Ссылка
Питание Для RECI	DY-10	80 Вт (W1/W2)	CO2 лазера	Ссылка
	DY-13	10 Вт (W4)	CO2 лазера	Ссылка
	DY-20	150 Вт (W2/28)	CO2 лазера	Ссылка
Питание Для завод YUMING	YUEMING-80	80 Вт	CO2 лазера	Ссылка
	YUEMING-150	150 W	CO2 лазера	Ссылка
Питание Для EFR	HY-Es80	80 Вт	CO2 лазера	Ссылка
	HY-Es100	100-120 w	CO2 лазера	Ссылка
	HY-Es150	130-150 w	CO2 лазера	Ссылка
