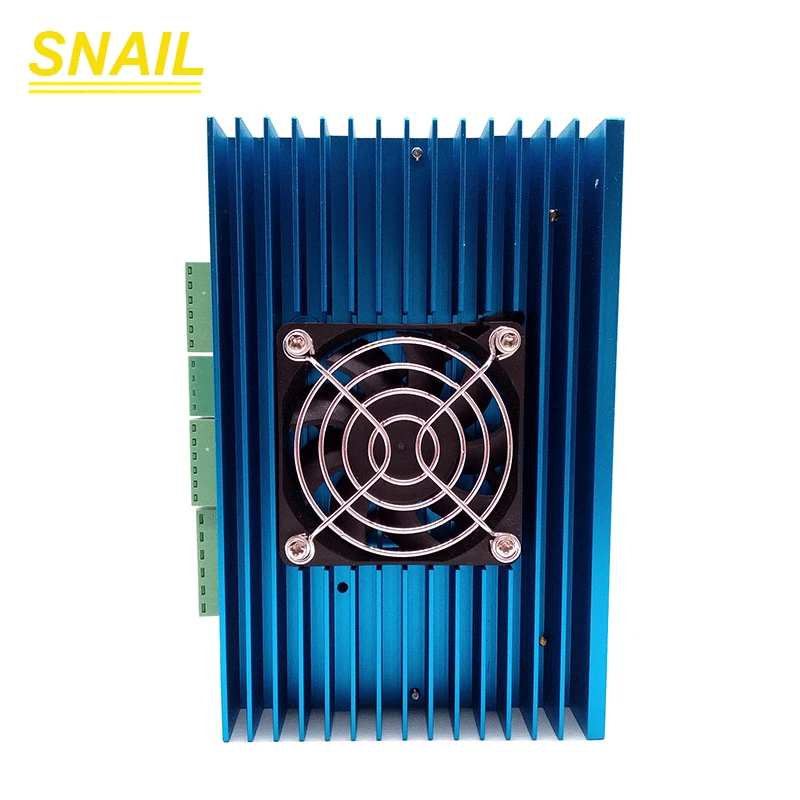

Драйвер шагового двигателя. HB860H. Для 86 мотора с замкнутым контуром

2. Пиковый ток: 6А

3. Управление режим: 32-бит DSP векторное замкнутому циклу Управление технологии

4. Функция защиты: перегрузки по току, перенапряжения и отслеживания ошибок

5. Входной сигнал: импульсный сигнал, сигнал направления, Включение сигнала

6. Выходной сигнал: сигнал в положении и выходной сигнал неисправности

7. Отзывы о кодировщике двигателя: дифференциальный вход 1000 импульсов AB/дифференциальный вход ABZ

8. Количество разделов: вы можете установить количество разделов в соответствии с кодом набора номера или с помощью настройки панели.

9. Настройка параметров: ток quiescent, номер деления, допустимый край сигнала, уровень выходного сигнала неисправности, петля тока и петля положения и т. Д.

10. Метод связи: последовательный порт RS322 напрямую подключен к панели отладки

11. Адаптер двигателя: 86 двигатель с замкнутым контуром

Примечание:

1. Поскольку накопитель не имеет отдельной системы защиты от перегрева, пожалуйста, установите теплоотвод, когда температура привода превышает 70 градусов.

2. Поскольку ток слишком большой или напряжение слишком маленькое, когда сигнал тревоги включен, пожалуйста, исправьте другие неисправности цепи, такие как мотор, затем повторно зарядите и восстановите.

3. Когда блок питания двигателя или энкодера отключен, светильник ALM неисправности будет светильник, в это время защита привода запустится.

4. Когда вышеуказанная функция защиты активирована, вал двигателя потеряет силу блокировки, и индикатор питания станет красным. Если вы хотите продолжить нормальную работу, Перезарядите после удаления вышеуказанных неисправностей.
