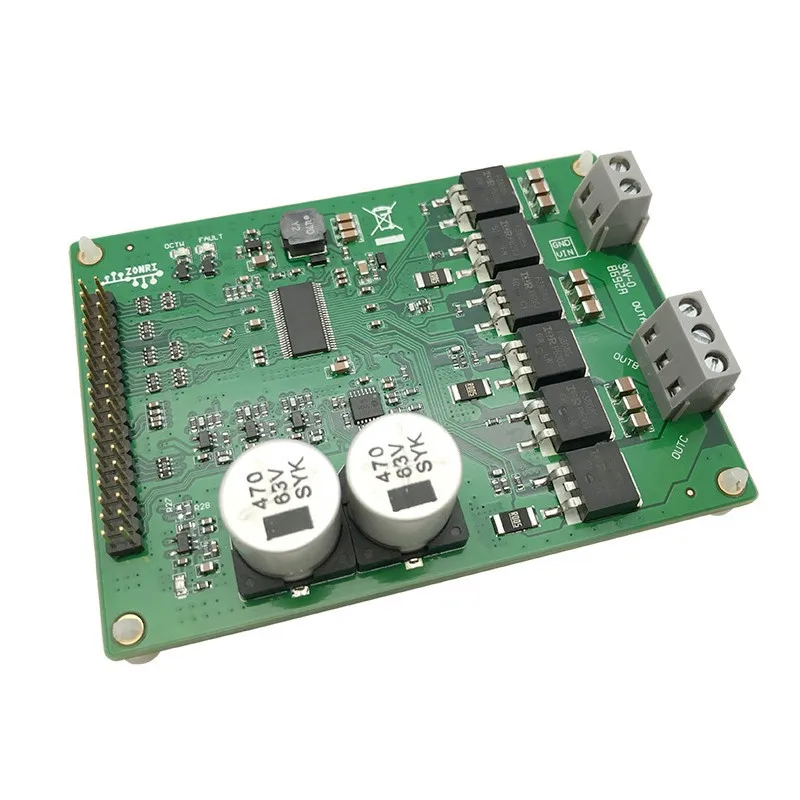

Купить DRV8301 двигатель Привод модуль высокой мощности ST FOC векторное управление BLDC/PMSM привод

Описание

DRV8301 двигатель Привод модуль высокой мощности ST FOC векторное управление BLDC/PMSM привод

Описание:
-Номинальный Источник питания: 5,5 V-45 V DC. Номинальный выходной ток привода: 15А (без теплоотвода при комнатной температуре).
-Бортовой трехфазный внешний усилитель тока цепи с коэффициентом усиления 12,22 и током полной амплитуды ± 27a.
-Бортовой трехфазный пробоотборник emf цепи и цепи отбора мощности, Коэффициент ослабления сигнала составляет 5,1/73,1.
-Дополнительный трехфазный дифференциальный усилитель тока контрольный уровень для соединения с 5 В или другими системами уровня.
-Защищены и оснащены DRV8301 внутренний двухканальный выход усилителя.
-Трехканальный дифференциальный усилитель внешнего тока поддерживает приложения ST FOC library.
-Поддержка BLDC не индукционный бесщеточный двигатель привода приложения и разработки.

Вопросы и ответы:
-Вопрос: Поддерживает ли этот модуль бесщеточный и неиндуктивный BLDC?
-A: Да. Модуль привода двигателя DRV8301 оснащен трехфазным выходом BEMF, который можно использовать для образца сигнал связи.

-В: поддерживает ли она ST FOC library?
-A: Да. В дополнение к двухканальному чипу внутренний усилитель тока, плата драйвера DRV8301 имеет трехканальный внешний усилитель тока цепи для поддержки ST FOC трехрезистентный режим дискретизации тока.

GND: GND nOCTW: nOCTW

Нссс: нссс
SDO: ОРС
DC-CAL: DRV8310 внутренний усилитель входного сигнала короткой коммутация каналов
INH-A: фаза высокой стороны MOS сигнал переключения
INH-B: фаза B сигнал переключения с высокой стороны MOS
INH-C: фаза C с высокой стороны MOS сигнал переключения

SO-2: DRV8310 внутренний усилитель 2 выхода
VPD D-O: выходное напряжение сигнала источника питания и амплитуды = 5,1/73,1 VP DD
EMF-B: задняя фаза B-выход EMF и амплитуда = 5,1/73,1 EMF
IOUTA: фаза А выход тока сигнала
IOUTB: фаза B выходной сигнал тока
IOUTC: выход сигнала тока фазы C

PWRGD: DRV8301 Operating индикатор работы
Nfor: DRV8301 аномальный индикатор сигнала
SDI: SDI
SCLK: SCLK
EN-GATE: DRV8301 включить привод, высокий включить
INL-A: фаза низкосторонний сигнал переключения MOS
INL-B: фаза B низкосторонний сигнал переключения MOS
INL-C: фазовый C низкосторонний сигнал переключения MOS
SO-1: DRV8301 внутренний усилитель 1 выход
EMF-A: фаза A назад-выход EMF и амплитуда = 5,1/73,1 EMF
EMF-C: задняя фаза B-выход EMF и амплитуда = 5,1/73,1 EMF
EX-REF: контрольный уровень дифференциального усилителя тока выбирает внутренний или внешний контрольный уровень через R27, R28. Внутренний контрольный уровень 3,3 В, что означает, что фазный ток 0, когда фазный ток сигнала составляет 1,65 в. Пример настройки: когда вы хотите установить текущий уровень сигнала с 2,5 в как 0, необходимо подключить этот контакт к 5 В уровня, С R28 отсутствует припой и R27 припаянный к резистору 0R.
REF + 1,65 в: исходный уровень выхода внешнего дифференциального усилитель тока. При использовании бортового эталонного уровня 3,3 В Этот штырь выводит амплитуду контрольного уровня 1/2, которая составляет 1,65 в.
