Описание

Описание продукта:

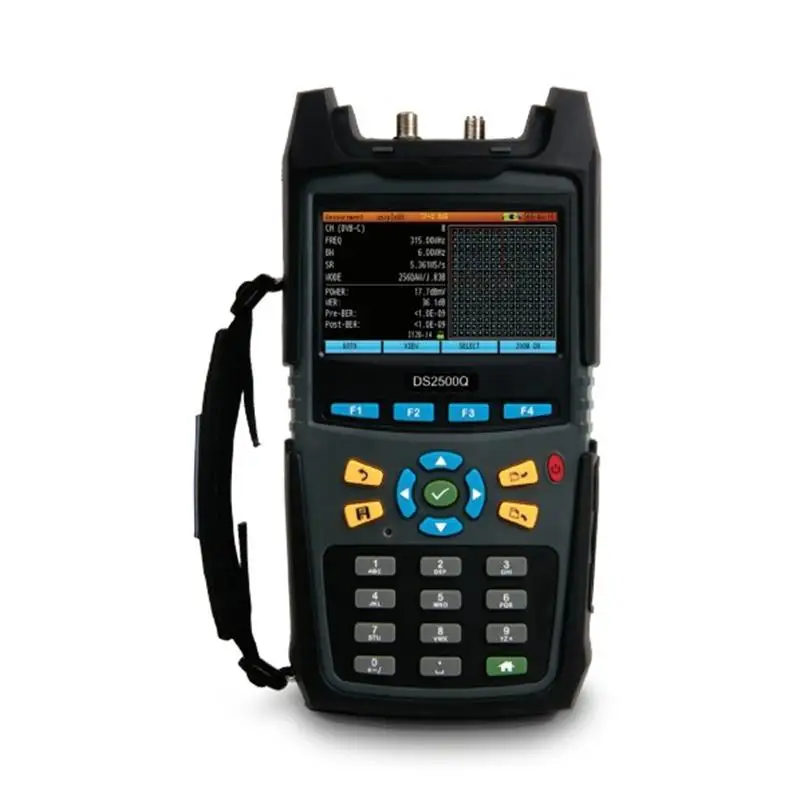

DS2500Q цифровой портативный CATV QAM анализатор спектра

Основные преимущества

• Высокоскоростной спектральный анализ:4 ~ 1000 МГц • Встроенный кабельный модем DOCSIS 3,0 •Встроенный генератор восходящего сигнала (без FEC) •
Поддержка ITU-T J.83 Annex A/B/C • векторный спектр ошибок: определяет сигналы помех под несущими QAM, без разрыва
• Автоматический Тесты

Интегрируя несколько функций в одном портативном инструменте, новый DS2500Q является мощным цифровым ТВ анализатор QAM с
Комплексный набор измерений, специально разработанный для тестирования сети HFC, поиска и устранения неисправностей и обслуживания. В DS2500Q's
Основные функции включают расширенный спектральный анализ, аналоговый и цифровой ТВ-анализ, анализ DOCSIS 3,0, генератор восходящих сигналов,
Тестирование Ethernet и автоматическое тестирование. Революционная функция EVS позволяет пользователям обнаруживать Когерентные искажения, скрывающиеся под QAM
Перевозчики-без прерывания обслуживания. DS2500Q поддерживает Deviser's PC software toolkit, включенный в каждый блок, чтобы сделать данные
Передача оснастки.

Высокоскоростной спектральный анализ

DS2500Q предлагает расширенную функцию анализа спектра, с диапазоном частот от 4 МГц до 1000 МГц и чувствительностью до
-55 дБмВ (@ 300 кГц).

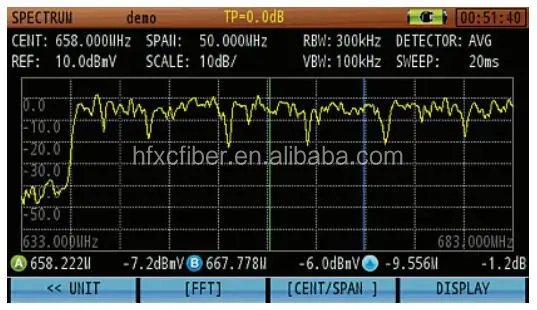

На рисунке 2: спектроанализатор

Спектрограмма обеспечивает прокручивание трехмерного дисплея, что позволяет пользователям отслеживать частоту и уровень с течением времени-отлично
Для анализа прерывистых сигналов.

DVB-C анализ сигнала

DS2500Q поддерживает стандарт ITU-T J.83 Annex A/B/C, обеспечивая мощность канала, MER, BER, Constellation и цифровой гул
Измерений.

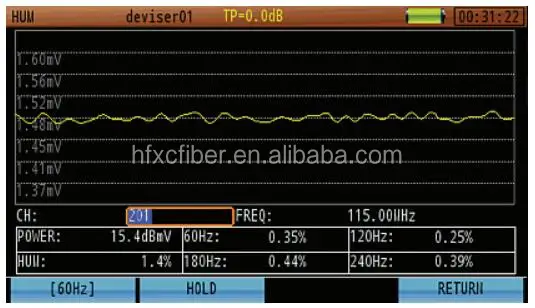

Рисунок 4: цифровой гул

DS2500Q также предлагает цифровое измерение искажения гула, от основной частоты до 4-го гармонических компонентов

Рисунок 5: отображение созвездий

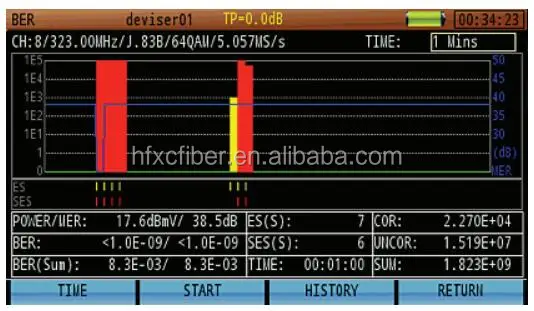

Рис. 6: технический анализ BER и MER

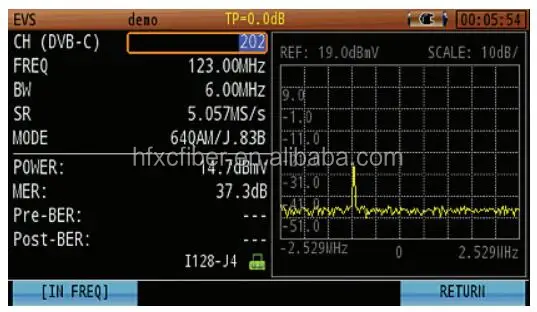

Обнаружение помех в сервисе EVS

Функция векторного спектра ошибок может находить сигналы помех под оператором QAM без прерывания обслуживания.

Кабельный модем измерения

DS2500Q Включает Стандартный кабельный модем DOCSIS 3,0, совместимый с DOCSIS 1.X, 2,0 и 3,0. Встроенный модем поддерживает 8x
DS и 4x США скрепленные перевозчики. На рис. 8 (ниже) показан экран "см", включающий нисходящий уровень сигнала,
Тип модуляции, пропускная способность, скорость символа, MER, BER, уровень восходящего сигнала, скорость символа и UCD (дескриптор восходящего канала). Пользователи
Можно выбрать нужный режим DOCSIS, нисходящий канал и UCD. Основные инструменты тестирования сети включают в себя Ping, Traceroute, PPPoE, FTP,
И браузер.

Восходящий генератор сигналов

Генератор восходящего сигнала может генерировать сигнал CW или QAM. Также доступен режим подметания.

Авто Тесты

DS2500Q поставляется с широким спектром стандартных каналов региона, включая Северную Америку, Азию и Европу,
А также несколько наборов предельных профилей-что позволяет проектировать автоматические испытания. Задачи, которые могут быть автоматизированы, включают аналоговые
Тестирование ТВ, цифрового ТВ и кабельного модема. Как только анализатор завершит автоматический тест, все элементы в результате теста будут указывать на прохождение
Или сбой в соответствии с лимитным профилем. Результаты автоматически сохранены для более позднего анализа
